Изготовление уплотнений для вакуумных камер
Аккредитованная по ГОСТ ISO/IEC 17025-2019 испытательная лаборатория Ликтест и инженерный центр Leaklab изготавливают и поставляют уплотнения для вакуумных камер и разъёмных соединений вакуумных трактов: О-кольца, замкнутые контуры по чертежу и рамки сложной конфигурации из шнура круглого сечения. Производство ориентировано на специфику вакуумной техники с контролем геометрии и механических характеристик по ISO 3601 и ГОСТ 9833 для режимов форвакуума, ВВ и СВВ. Базовый материал — фторкаучук состава Leaklab FKM75 (Viton), обеспечивающий низкую газопроницаемость, термостойкость и стабильность соединений как в статических, так и в умеренно динамических узлах.
Содержание: Номенклатура • Материал и конструкция • Соединение швов • Эксплуатация • Монтаж и обслуживание • Качество и контроль • Интерфейсы • Как заказать • Отказы и диагностика • Итог
Номенклатура типовых сечений
Для оперативного изготовления поддерживается ассортимент шнуров и колец с круглым поперечным сечением. Специальные фигурные профили не используются. Возможна поставка контуров большого диаметра и рамок сложной формы при неизменном круглом сечении шнура, согласованном с посадочными канавками заказчика.
Материал и конструктивные решения
Уплотнения Leaklab FKM75 Viton изготавливаются из фторкаучука (обозначение FKM по ASTM D1418) с номинальной твёрдостью 75 ± 5 ед. по Шору A. Рецептура оптимизирована под низкую диффузию газов и стойкость к вакуумным маслам, технологическим газам и рабочим средам вакуумных установок.
Реализуются два основных технологических варианта: цельноформованные О-кольца по стандартной размерной сетке и замкнутые контуры из экструзионного шнура с заводским герметичным соединением концов.
Аккредитованная по ГОСТ ISO/IEC 17025-2019 лаборатория Ликтест выполняет контроль соответствия материала и твёрдости FKM75 требованиям ISO 3601 и внутренним спецификациям Leaklab, что обеспечивает воспроизводимость характеристик от партии к партии.

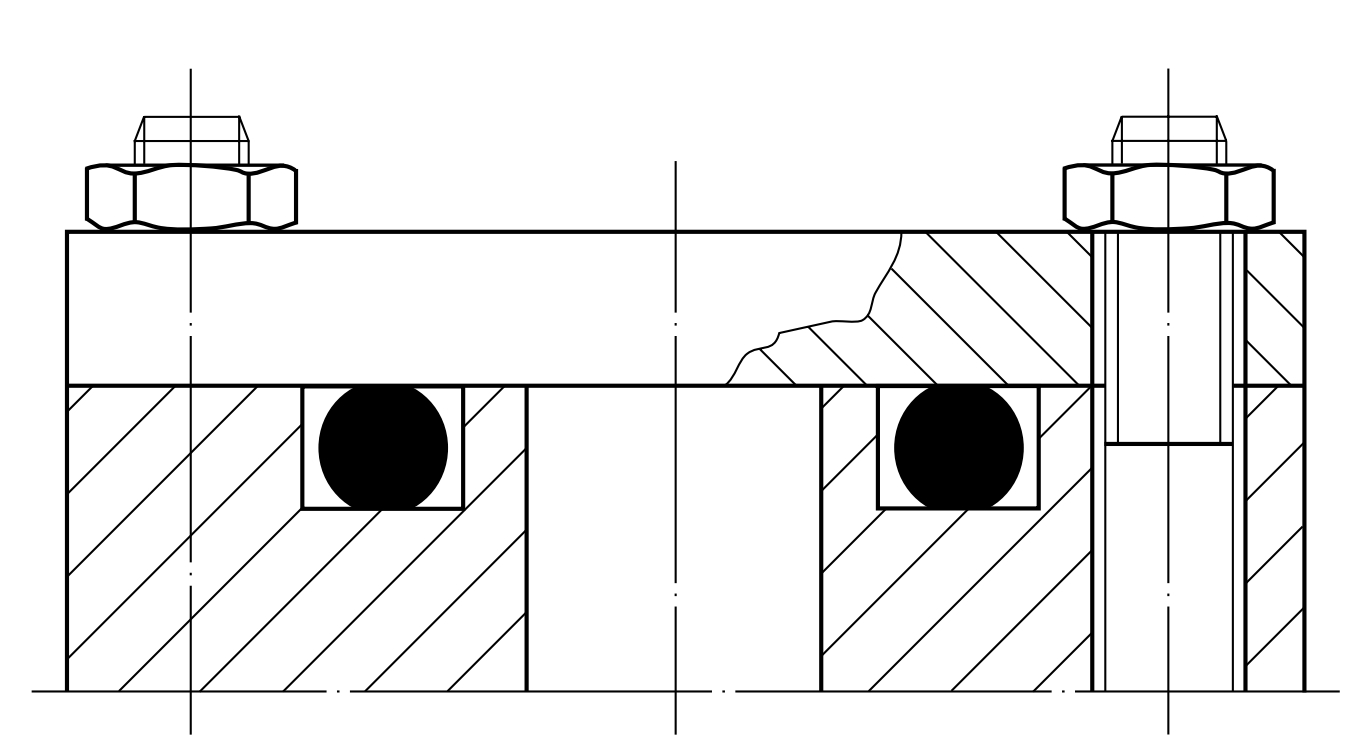

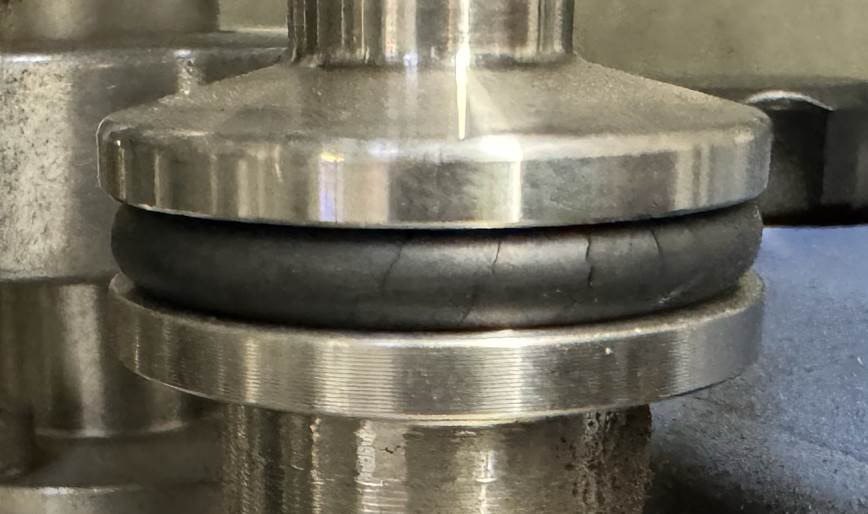

Геометрия канавки и посадочного места рассчитывается исходя из рекомендуемого радиального либо осевого обжатия 30–40 % по толщине сечения. Такое обжатие гарантирует герметичность при минимально необходимой деформации и замедленном старении эластомера. При монтаже недопустимы растяжение более 3 %, перекручивание и контакт кольца с острыми кромками или заусенцами.
Специальная технология герметичного соединения швов
Для контуров из шнура применяется фирменная технология соединения концов по косому скосу с контролируемой геометрией стыка. Используется адгезионно‑вулканизационный цикл под давлением и при заданной температуре, формирующий монолитный массив материала по всей площади шва без внутренних полостей.
Каждый стык проходит 100‑% проверку на масс‑спектрометрическом гелиевом течеискателе в имитаторе фланцевого соединения. Регистрация эквивалентной скорости утечки ведётся по согласованной с заказчиком норме, результаты оформляются протоколом. Долговечность и газонепроницаемость шва не уступают основному материалу кольца.
Лаборатория Ликтест, аккредитованная по ГОСТ ISO/IEC 17025-2019, проводит эти испытания с прослеживаемой метрологией, что критично для вакуумных систем высокого и сверхвысокого вакуума.
Эксплуатационные характеристики
Рабочий температурный диапазон FKM75: от −30 до +260 °C. При пониженных температурах эластичность снижается (в динамических узлах ресурс ниже), а длительная эксплуатация у верхней границы диапазона ускоряет термоокислительное старение и рост остаточной деформации при сжатии.
Материал устойчив к озону и атмосферному старению, минеральным маслам и смазкам, жидкостям класса HFD, силиконовым маслам, алифатическим и ароматическим углеводородам, хлоруглеводородам, бензинам и спиртам. В условиях высокого вакуума достигается стабильная герметизация благодаря низкой газопроницаемости, сопоставимой с бутилкаучуком, при этом сохраняется широкий температурный диапазон.
Не рекомендуется применять FKM75 с тормозными жидкостями на основе гликолей, в средах аммиака, аминов и щелочей, при контакте с перегретым паром, а также с низкомолекулярными органическими кислотами (муравьиной, уксусной и аналогичными).
Требования к монтажу и обслуживанию
Посадочные поверхности должны иметь высокое качество обработки без рисок, задиров и раковин; ориентировочно рекомендуется шероховатость не хуже Ra 0,8 мкм. В стандартных фланцевых соединениях дополнительная смазка, как правило, не требуется; при необходимости допускается тонкая плёнка инертной PFPE‑смазки, совместимой с высоким вакуумом, исключительно как вспомогательное монтажное средство.
Рекомендуемые интервалы плановой замены: для статических соединений — один раз в год; для динамических узлов (седла и штоки клапанов, подвижные вводы) — каждые шесть месяцев. Основания для внеплановой замены: потеря упругости, выраженная остаточная деформация сечения, необратимое сплющивание, локальное отвердевание или растрескивание поверхности.
Качество и контроль
Каждая партия уплотнений проходит входной контроль геометрических размеров, внешнего вида и твёрдости, а также выборочные вакуумные испытания собранных узлов в имитаторе фланцевого соединения. Для контуров с соединёнными концами дополнительно оформляется протокол испытаний шва на гелиевом течеискателе.
По запросу предоставляется паспорт изделия и протоколы измерений с фактическими размерами и отклонениями по классам допусков ISO 3601‑1/‑2. Маркировка и упаковка содержат номер партии, дату изготовления, материал и типоразмер для полной трассируемости.
Верификация измерений и течеискательных испытаний выполняется лабораторией Ликтест, аккредитованной по ГОСТ ISO/IEC 17025-2019, что подтверждает достоверность результатов и соответствие международным требованиям к испытательным лабораториям.
Совместимость с вакуумными интерфейсами
Уплотнения Leaklab FKM75 применяются в соединениях ISO‑KF и ISO‑K/ISO‑F (в составе центровочных колец и фланцевых стыков), в уплотнениях смотровых окон, вводов, технологических дверей и переходных узлов систем откачки. Для UHV‑фланцев с ножевым уплотнением используются мягкометаллические прокладки; FKM‑кольца рационально применять в периферийных узлах и сервисных люках, где важна многократная разборка без пластической деформации прокладки и допустимо круглое поперечное сечение.
Как заказать
Для корректного подбора уплотнения укажите диаметр сечения шнура (из поддерживаемой номенклатуры либо требуемое значение), внутренний или срединный диаметр контура, геометрию посадочной канавки и диапазон температурно‑средовой нагрузки. По предоставленному чертежу изготавливаются кольца большого диаметра и рамки сложной формы; поперечное сечение во всех случаях остаётся круглым.
Сроки изготовления зависят от типоразмера и объёма партии; для ходовых сечений предусмотрено ускоренное производство и складской резерв, что позволяет оперативно закрывать потребности сервисных и проектных подразделений.
Leaklab и аккредитованная лаборатория Ликтест обеспечивают полный цикл работ: инженерный расчёт посадки и согласование допустимой эквивалентной утечки, изготовление, контроль герметичности стыков на гелиевом течеискателе, оформление протоколов по ГОСТ ISO/IEC 17025-2019 и сопровождение ввода в эксплуатацию с методическими рекомендациями по монтажу и регламенту обслуживания.
Краткая спецификация изделия
Уплотнительные кольца круглого сечения из фторкаучука FKM75 для камер и фланцевых соединений ISO‑KF и ISO‑K/ISO‑F, вводов и дверец технологических люков. Геометрия канавок согласуется под обжатие ⅓–⅖ толщины сечения; обеспечивается стабильная герметизация при минимальной деформации материала и низкой скорости деградации. Поддерживаются типовые диаметры сечения 1,5–12 мм. Контуры большого диаметра выполняются из шнура с герметичным соединением концов; каждый шов проверяется на масс‑спектрометрическом течеискателе, газонепроницаемость стыка эквивалентна основному материалу. Испытания и протоколирование характеристик могут выполняться лабораторией Ликтест в соответствии с ГОСТ ISO/IEC 17025-2019.
Отказы и диагностика в эксплуатации

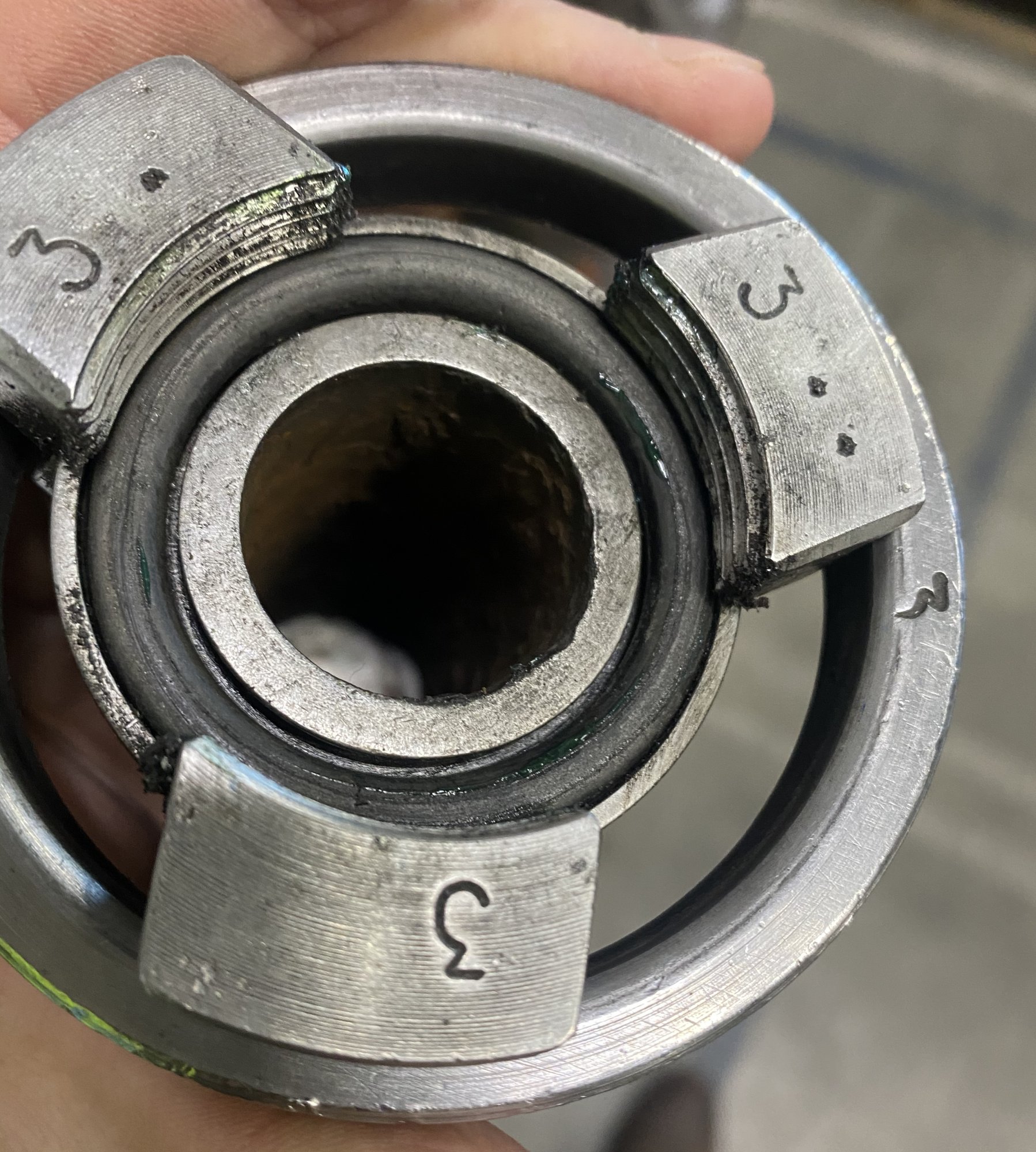

Выдавливание в зазор
Проявляется срезами и «обрубкой» кромок сечения. Механизм связан с перетеканием эластомера в незакрытый зазор под действием перепада давления. Снижение риска достигается уменьшением рабочих зазоров, повышением жёсткости фланцевого
