Портативный гелиевый течеискатель Гелийком

Портативный гелиевый течеискатель Гелийком

Использование переносных щуповых гелиевых течеискателей обеспечивает дополнительные преимущества и высокий комфорт при контроле герметичности. Портативные щуповые гелиевые течеискатели имеют малые габариты и небольшой вес, благодаря чему оператор может свободно перемещаться по объекту и выполнять поиск утечек в различных зонах. Приборы не требуют стационарной установки на стендах или в составе сложных систем, поэтому их можно применять непосредственно на месте эксплуатации оборудования или трубопроводов.

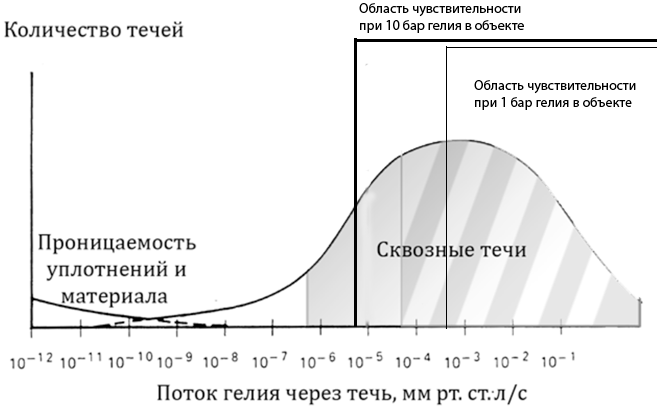

По чувствительности и точности портативные щуповые гелиевые течеискатели значительно превосходят большинство приборов, работающих на других газах. Они позволяют надежно регистрировать утечки гелия с концентрацией до 0,1% об., что дает возможность оперативно выявлять нарушения герметичности и быстро принимать корректирующие меры. Эквивалентный эффективный диаметр контролируемого отверстия течи составляет порядка 20 мкм.

Переносные щуповые гелиевые течеискатели обеспечивают быстрый, наглядный и стабильный контроль. Короткая длина щупов позволяет осуществлять практически мгновенное обнаружение утечек гелия в режиме реального времени. Устройства оснащены интуитивно понятным интерфейсом, что делает их применение удобным как для опытных специалистов, так и для персонала без глубокого профильного опыта. Оператору достаточно выполнить несложную настройку, после чего прибор обеспечивает достоверные результаты контроля герметичности.

В основе работы комплекта лежит метод контроля по теплопроводности газа, применяемый для обнаружения и локализации мест утечек. Комплект для поиска течей «Гелийком» включает детектор концентрации газа, функционирующий за счет регистрации изменения теплопроводности газа или газовой смеси при подаче контрольного газа в предполагаемую область течи. Для корректного проведения испытаний должны выполняться установленные требования: заданы порог браковки, концентрация контрольного газа, испытательное давление, выдержка по времени, параметры щупа, наличие датчика давления контрольного газа, проверка чувствительности и другие критерии приемки/отбраковки.

Проверка выполняется при рабочем давлении в изделии. Для калибровки измерительной системы используется калибровочный имитатор утечки со 100% концентрацией контрольного газа. Время срабатывания по стандартной утечке фиксируется в процессе калибровки и должно быть минимально для точного определения обнаруженной течи. Допускается проверка работоспособности течеискателя по потоку 100% гелия.

Комплект для поиска течей «Гелийком» применяется для контроля герметичности и поиска утечек гелия в любых трубопроводных и инженерных системах (при опрессовке труб), включая системы теплых полов, оросительные и поливочные контуры, системы снеготаяния и другие объекты. Работа течеискателя стабильна при изменении температуры и относительной влажности окружающего воздуха в пределах рабочего диапазона, а также при изменении пространственного положения прибора.

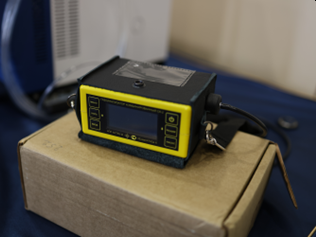

Течеискатель выполнен в виде компактного переносного газоанализатора и предназначен для измерения концентрации гелия в воздухе. Текущие значения концентрации гелия в окружающем воздухе отображаются на графическом дисплее. Измерение концентрации газов осуществляется автоматически и непрерывно, без участия оператора.

Блок питания с элементами искровзрывозащиты размещен отдельно от измерительной части прибора. В газоанализаторе реализован автоматический контроль напряжения питания с выдачей сигнализации при разряде источника питания.

Портативные щуповые гелиевые течеискатели обеспечивают быстрый и стабильный контроль герметичности. Короткий щуп позволяет производить оперативный поиск течей гелия в реальном времени. Приборы имеют удобный интерфейс и простое меню, что расширяет круг пользователей, способных уверенно работать с оборудованием. Оператор может быстро выполнить настройку и конфигурацию, получая воспроизводимые результаты контроля.

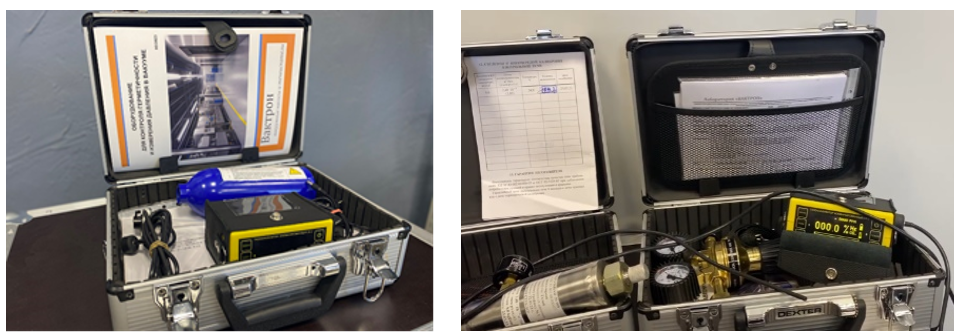

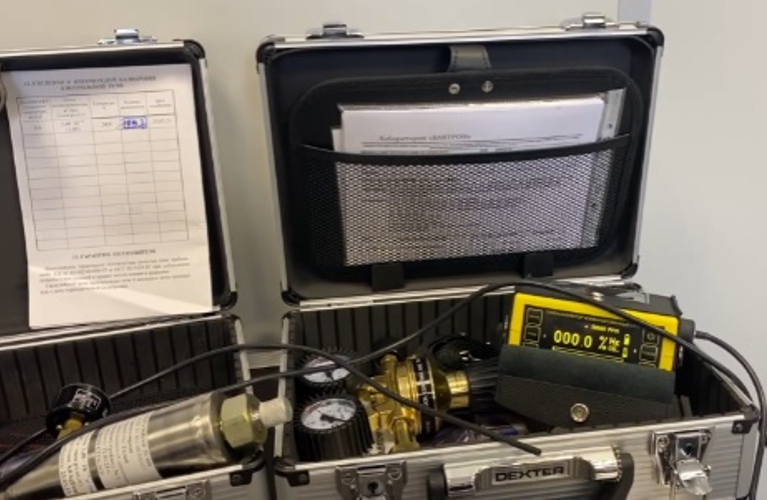

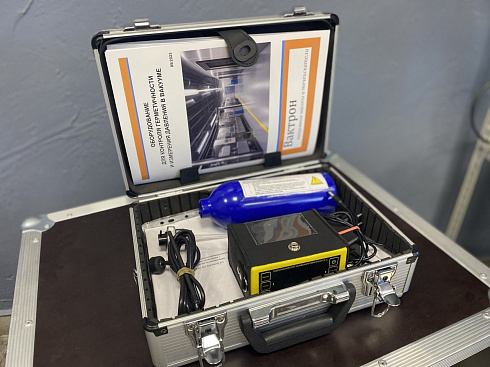

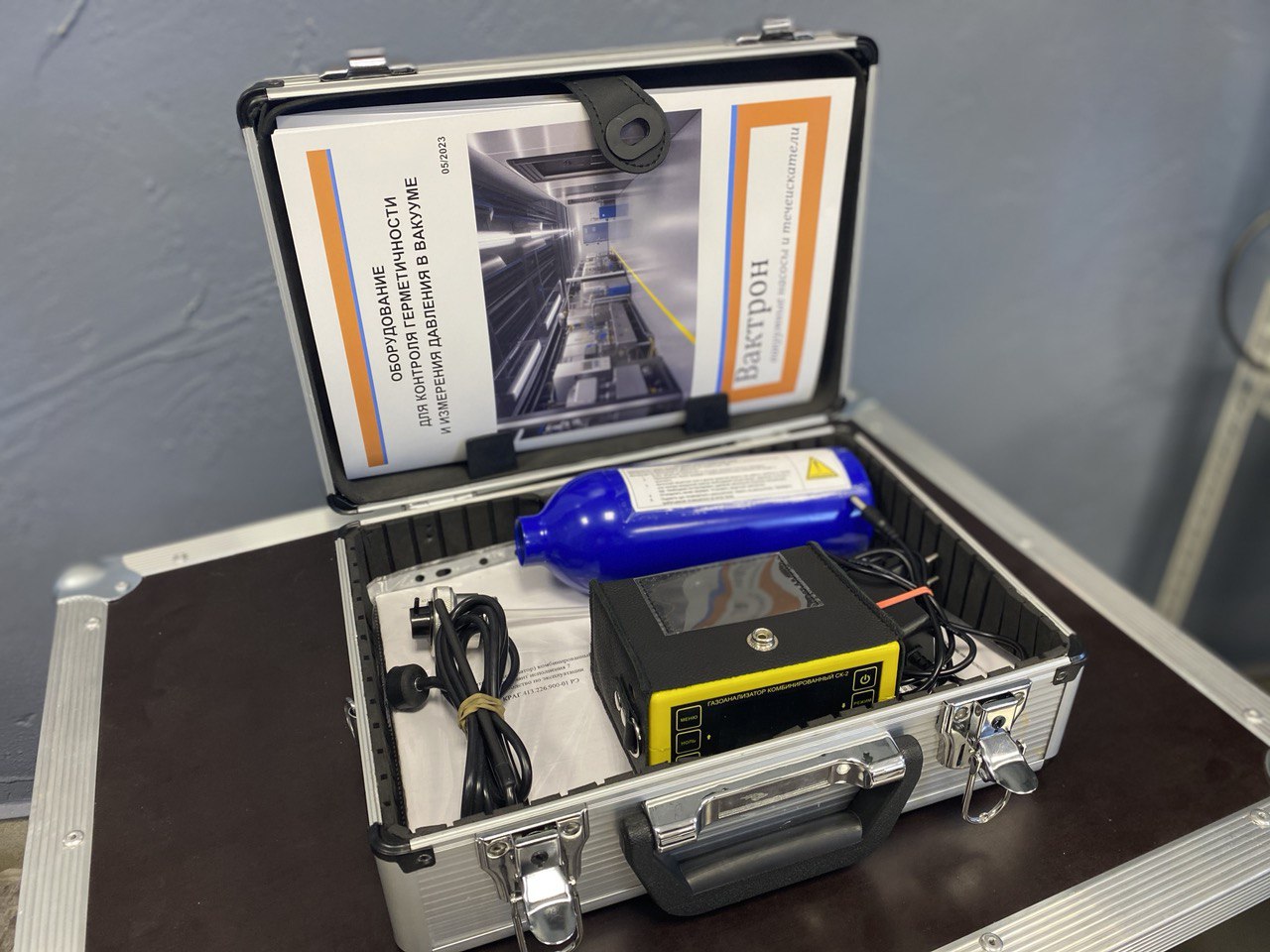

Для проведения контроля герметичности методом щупа компания рекомендует использовать комплект портативного оборудования следующего состава:

– течеискатель-газоанализатор, откалиброванный на измерение концентрации гелия;

– щуп для течеискателя;

– зарядное устройство;

– гелиевый редуктор с поверенными манометрами диапазона 0–10 бар;

– быстроразъемное соединение для присоединения к трубке заправки контролируемого объекта;

– кейс для транспортировки и хранения оборудования;

– защитный кожаный чехол;

– комплект эксплуатационной документации.

Комплект для поиска течей «Гелийком» используется для локализации зон нарушения герметичности в объектах, допускающих заправку чистым гелием или гелиево-воздушной смесью. Оператор проводит испытания методом щупа, применяя гелий как контрольный (индикаторный) газ и контролируя показания, пропорциональные концентрации гелия. Гелий, как самый легкий инертный газ, оптимален для таких задач: он нетоксичен, химически инертен, невзрывоопасен, легко доступен и содержится в атмосфере лишь в малых количествах (около 5 PPM – частей на миллион), что обеспечивает низкий фон.

Для подтверждения результатов контроля и метрологической достоверности измерений испытания по герметичности с применением комплекта «Гелийком» могут сопровождаться лабораторными испытаниями в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что особенно важно при приемочных и сертификационных испытаниях ответственных изделий.

Типовая технологическая карта выполнения работ для поиска течей «Гелийком»:

1)             Объект контроля подготавливается к проверке: очищается поверхность от загрязнений, коррозии, лакокрасочных и иных покрытий в предполагаемых местах течей, устраняются элементы, перекрывающие возможные дефекты.

2)             Оператор выполняет проверку исправности и чувствительности комплекта «Гелийком» путем опробования и индикации потока гелия от источника контрольного газа.

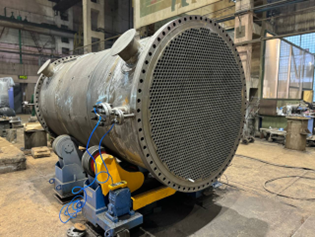

3)             Объект контроля устанавливается на технологическую оснастку, подключается линия подачи гелия и, при необходимости, линия вакуумирования изделия перед заправкой. Поставляемый по запросу гелиевый редуктор подбирается с учетом требуемого испытательного давления.

4)             Полости объекта заполняются контрольной средой (гелий или гелиево-воздушная смесь), давление повышается до испытательного значения, контролируемого поверенным манометром соответствующего диапазона (поставляется по запросу). Затем выполняется сканирование поверхности объекта щупом течеискателя.

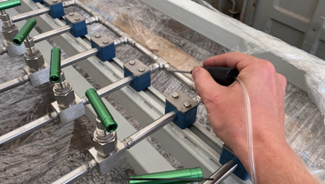

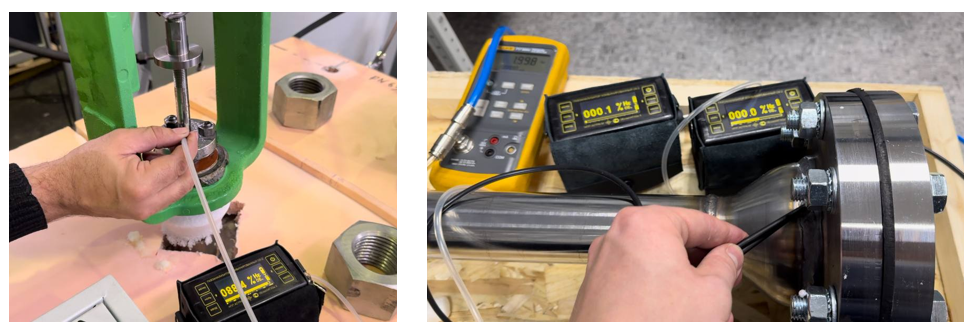

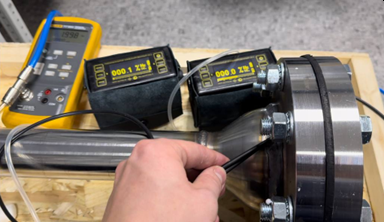

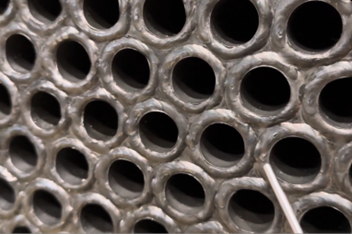

5)             Контроль проводится перемещением щупа по поверхности изделия с постоянной скоростью 0,10–0,15 м/мин. При контроле протяженных объектов возможно предварительное сканирование с более высокой скоростью с последующей детальной локализацией дефектов при рекомендованной скорости движения. Расстояние от щупа до контролируемой поверхности не должно превышать 5 мм. Из-за перепада давлений гелий выходит через сквозной дефект, улавливается щупом и регистрируется датчиком течеискателя. При превышении порогового уровня сигнала фиксируются точки с максимальными значениями. Оператор определяет наличие течей и отмечает их расположение либо подтверждает отсутствие утечек.

6)             По завершении испытаний проводится повторная проверка индикации эталонной течи прибором, затем выполняется сброс испытательного давления. После окончания работ оформляются результаты контроля и при необходимости передаются в аккредитованную лабораторию «Ликтест» для дополнительного подтверждения по ГОСТ ISO/IEC 17025-2019.

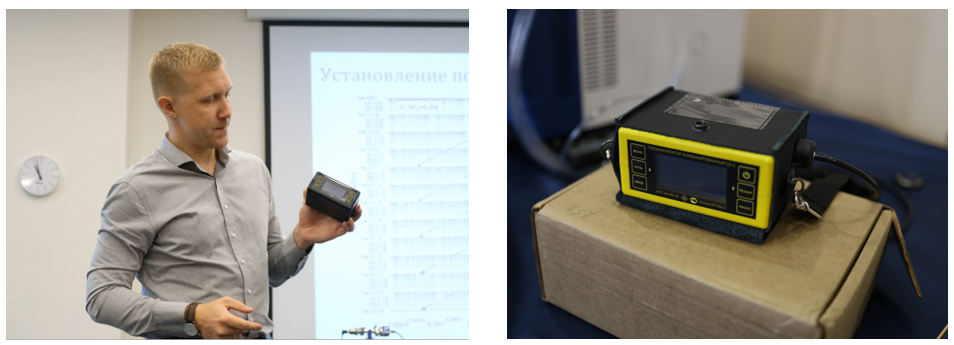

Течеискатель выполнен в виде компактного прибора и предназначен для непрерывного контроля содержания гелия в воздухе. Информация о текущей концентрации гелия в окружающей среде отображается на графическом дисплее. Питание осуществляется от 4 аккумуляторных элементов емкостью не менее 2400 мА·ч каждый. Блок питания с элементами искровзрывозащиты размещен отдельно от измерительного блока. Соединение блока питания с измерительной частью прибора реализовано через разъем.

В газоанализаторе предусмотрен автоматический контроль уровня напряжения питания с подачей сигнализации при разряде (при снижении напряжения батареи до 4,4 В). Измерение концентрации газов происходит непрерывно и автоматически.

Течеискатель реализует следующие функции:

- обнуление фонового уровня гелия;

- настройка по эталонному источнику гелия;

- очистка пробы воздуха от крупных механических примесей с помощью быстросменного фильтра;

- отбор пробы газа с применением электрического вакуумного насоса.

Комплект для поиска течей «Гелийком» относится к СТО (специальное технологическое оборудование), выполняет функции индикаторного прибора и не подлежит обязательной поверке органами метрологического контроля. При этом результаты испытаний могут быть подтверждены протоколами аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что повышает доверие к данным контроля при приемке и эксплуатации оборудования.

Основные технические характеристики комплекта для поиска течей «Гелийком»
