Услуга измерения остаточного давления в изоляции криогенного резервуара
Испытательная лаборатория «Ликтест», аккредитованная по ГОСТ ISO/IEC 17025-2019, выполняет комплексную диагностику состояния межслойной вакуумной изоляции криогенных резервуаров с определением фактического уровня остаточного давления и проверкой герметичности узла подключения. Все результаты измерений оформляются в виде официального заключения аттестованной лаборатории «Ликтест» с полной трассируемостью к применённым средствам измерений.
Назначение и результат работ
Основная задача услуги — определить реальное значение вакуума в межслойной изоляции, подтвердить корректность выбранной точки подключения и исключить влияние внешних подсосов на итоговый результат. По завершении обследования заказчик получает числовое значение остаточного давления, оценку стабильности показаний во времени, заключение о герметичности контролируемого узла, а также рекомендации по необходимости и объёму восстановительного вакуумирования.
Методика и средства измерений

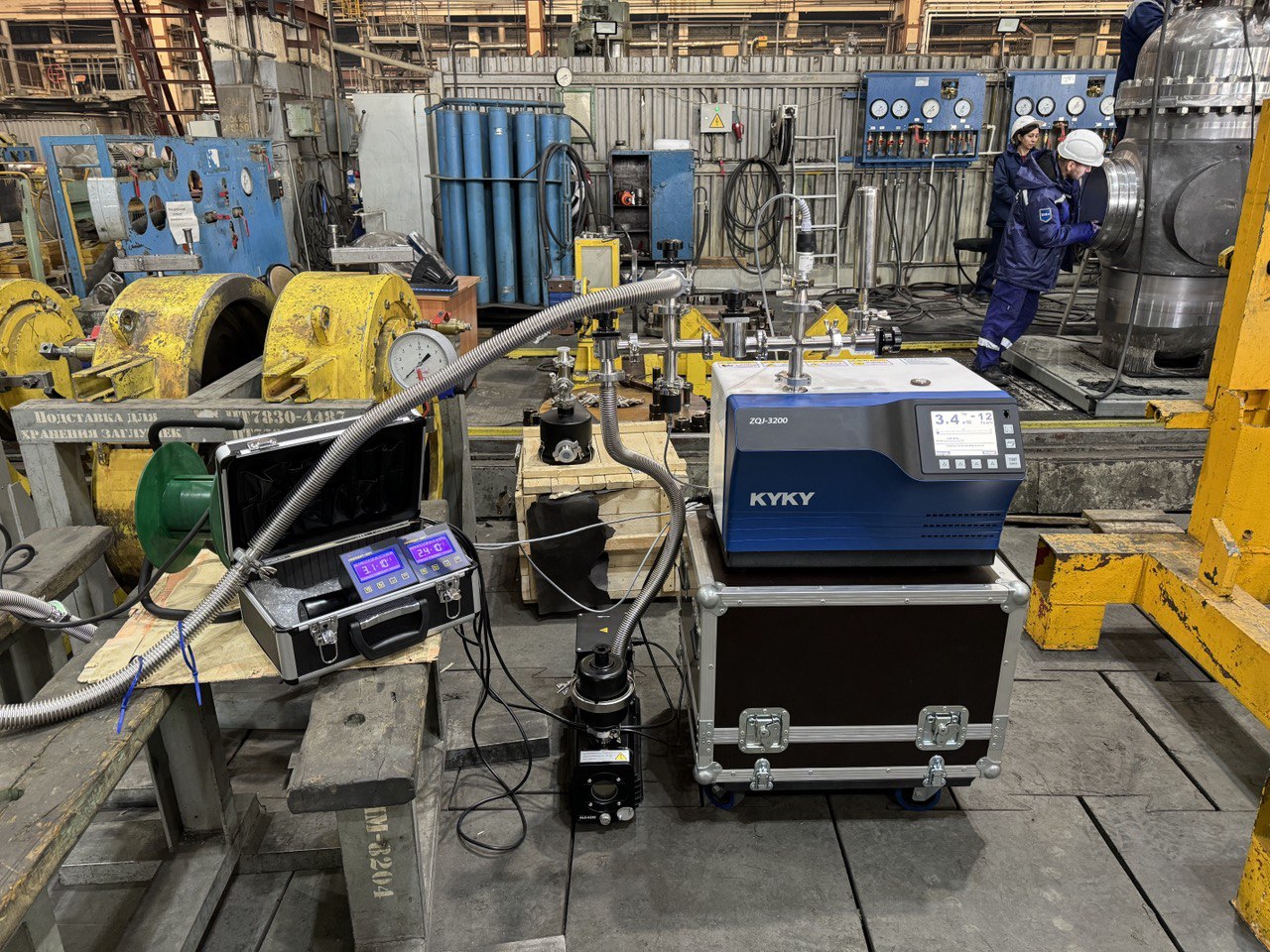

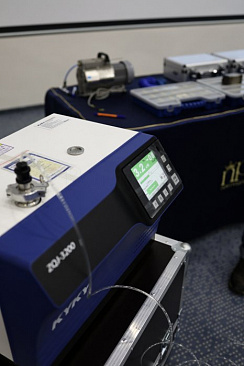

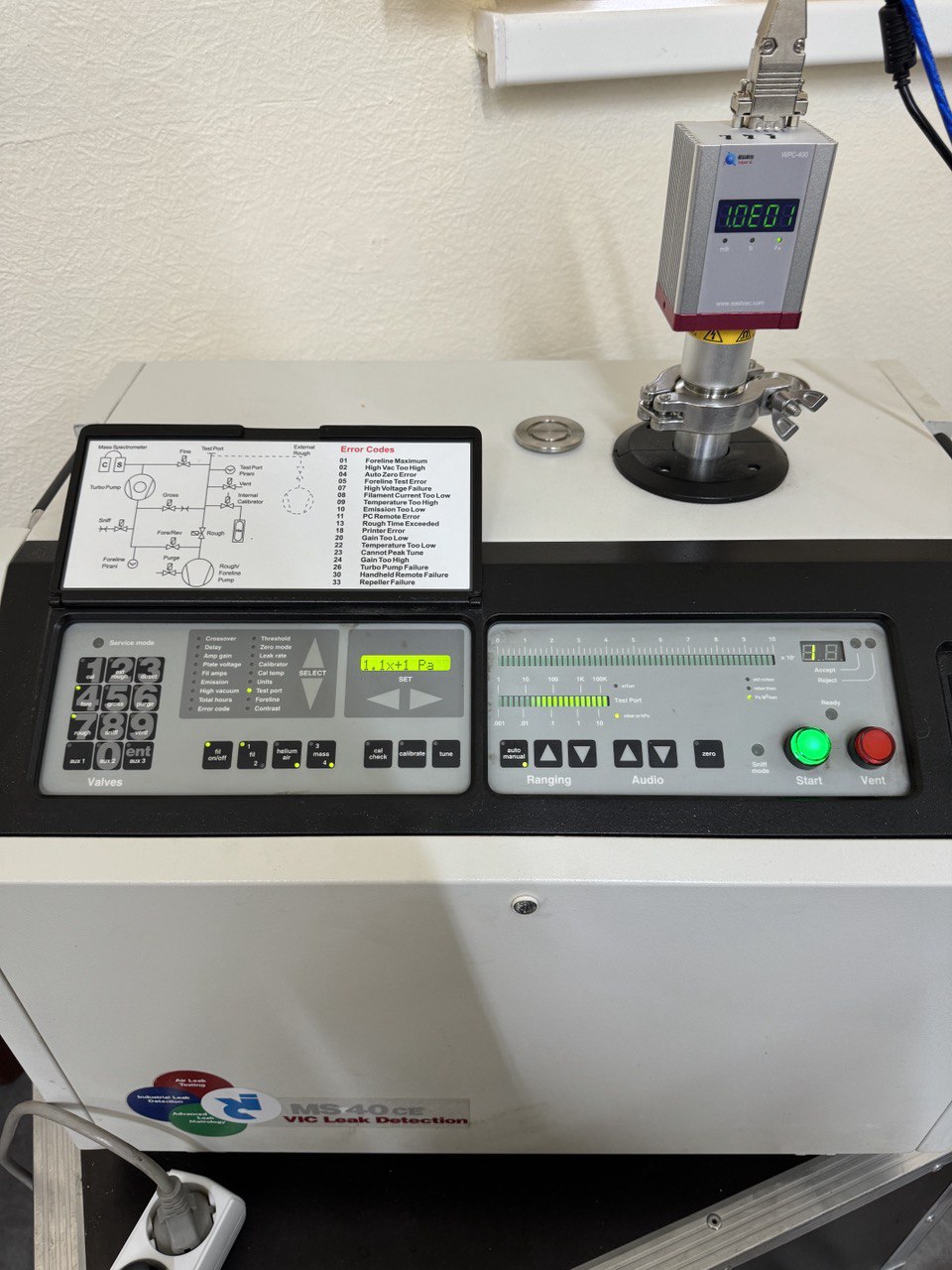

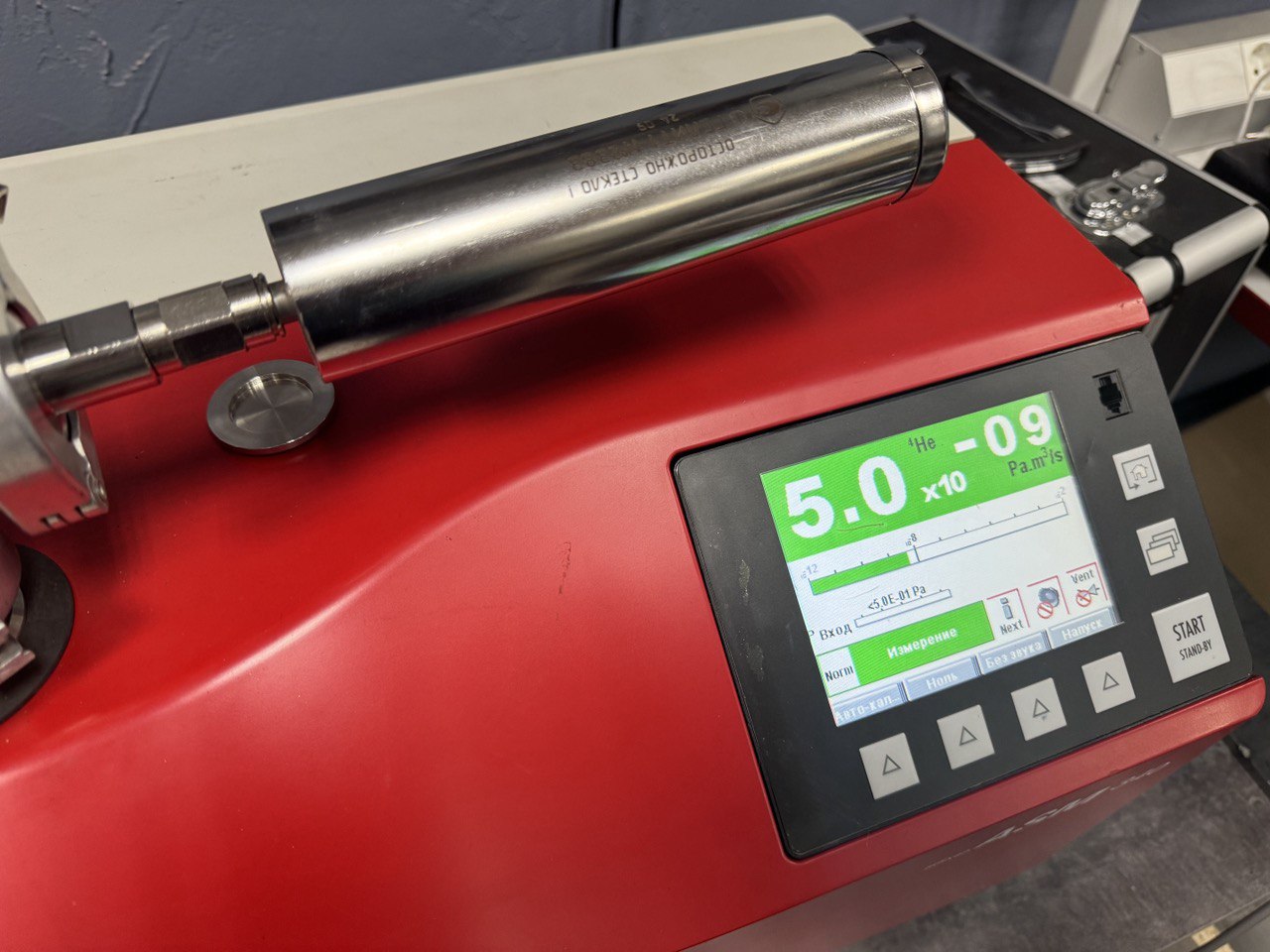

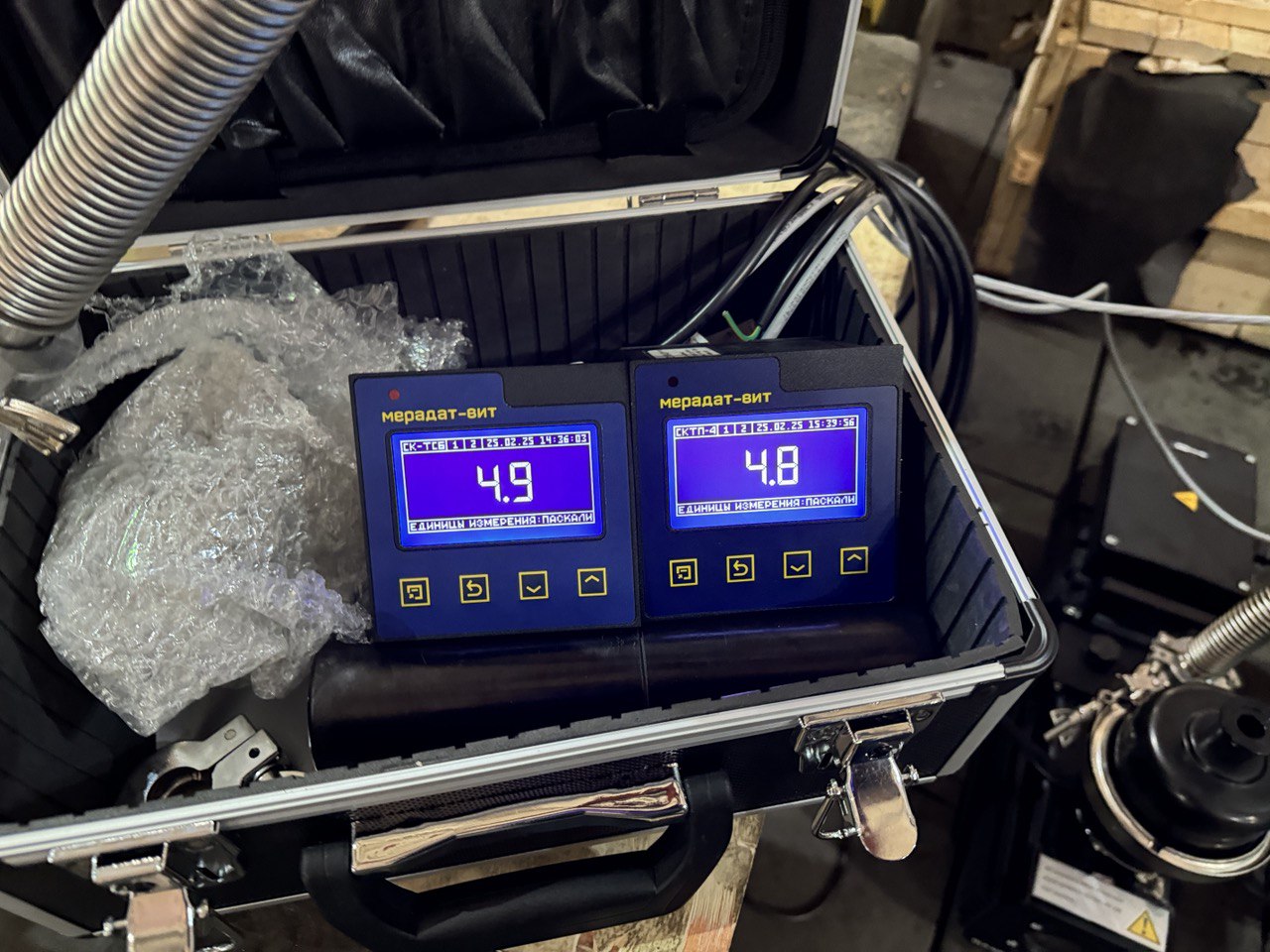

Контроль проводится через штатный вакуумный порт резервуара с использованием масс-спектрометрического гелиевого течеискателя и переносного вакуумметра, перекрывающего диапазон давлений от десятых долей Паскаля до нескольких килопаскалей. До сообщения измерительного тракта с межслойной полостью течеискатель осуществляет предварительную откачку участка подключения, что предотвращает напуск воздуха при открытии запорной арматуры и позволяет сохранить действительное значение вакуума в изоляции. Герметичность всех соединений измерительного тракта подтверждается локальной обдувкой гелием. Для обеспечения метрологической надёжности фон течеискателя стабилизируется, а его калибровка проверяется с помощью эталонной гелиевой течи с заданным расходом.
Порядок проведения работ
Перед началом измерений проводится визуальный осмотр привалочных поверхностей, удаляются загрязнения и следы коррозии на уплотнительных поясках, проверяется состояние и пригодность уплотнений типа KF. Измерительный тракт монтируется и вакуумируется до устойчивого фонового уровня, после чего запорный клапан со стороны резервуара плавно приоткрывается под непрерывным контролем давления. Значение остаточного давления фиксируется после выдержки на стабилизацию; дополнительно записывается временной тренд, позволяющий оценить газоотделение и возможные микроподсосы. При появлении признаков внешнего влияния выполняется повторная локальная проверка герметичности соединений с последующей корректировкой сборки до полного исключения паразитных утечек.
Восстановительное вакуумирование при необходимости

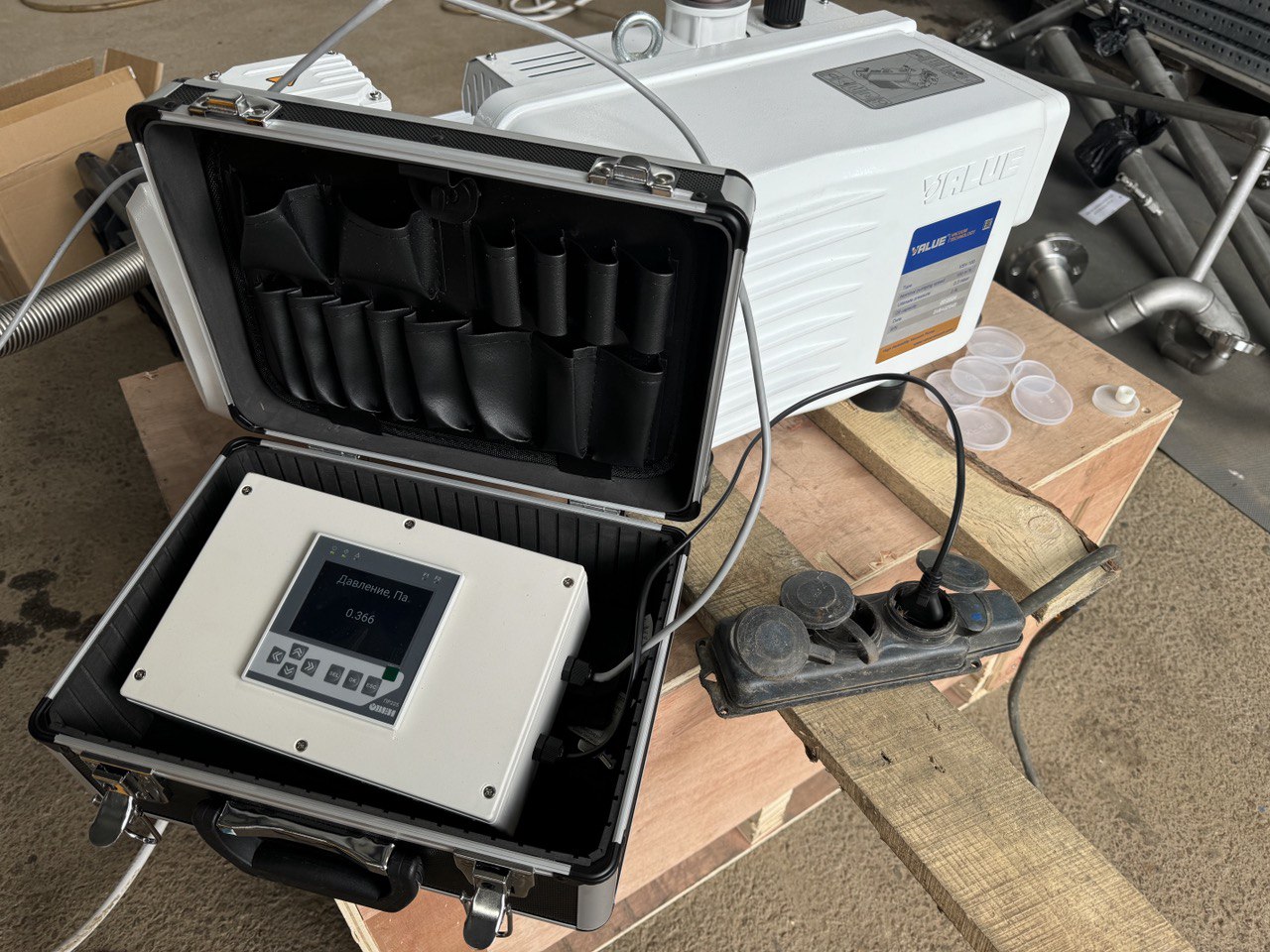

Если полученный уровень вакуума не удовлетворяет требованиям эксплуатации конкретного типа криогенного сосуда, лаборатория «Ликтест» проводит поэтапную откачку изоляционного объёма согласованным насосным агрегатом. На первом этапе применяется одноступенчатый форвакуумный насос; при достижении диапазона, оптимального для двухступенчатого пластинчато-роторного насоса, подключается форвакуум более высокого класса. Ниже типичных значений порядка десятков Паскалей используется турбомолекулярный насос с форвакуумным ступенчатым обеспечением. На каждом этапе отслеживается динамика давления и реакция на локальную обдувку, что позволяет оперативно выявлять негерметичности узла подключения и разделять эффекты дегазации теплоизоляции и подсосов из внешней среды.
Требования к безопасности и допуску
Работы выполняются при положительной температуре окружающего воздуха на подготовленной площадке с обеспеченным и безопасным доступом к вакуумному порту. Защитная арматура резервуара, включая предохранительные и разрывные мембраны, не выводится из работы и не демонтируется. Перед подключением персонал лаборатории «Ликтест» проводит целевой инструктаж, маркирует задействованные запорные устройства и исключает возможность подачи избыточного давления в межслойную полость. Электропитание оборудования осуществляется через исправные защитные устройства, а специалисты используют средства индивидуальной защиты, предусмотренные для работ с криогенным оборудованием и инертными газами.
Состав отчётной документации
По итогам работ заказчику предоставляются:
— акт выполненных работ;
— протокол измерений остаточного давления с указанием моделей, серийных номеров и метрологических характеристик применённых средств измерений и эталонных источников;
— графики изменения давления и фонового уровня во времени;
— фотоматериалы узла подключения;
— официальное заключение аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» с выводами о состоянии вакуума и рекомендациями по дальнейшей эксплуатации или восстановительным мероприятиям.
Подготовка к выезду и необходимые данные
Для корректного подбора переходников и сокращения времени работ рекомендуется заранее направить фотографии вакуумного порта и узла запорной арматуры с указанием типа присоединения и номинального диаметра, а также схему участка трубопроводной обвязки. Важно подтвердить возможность безопасного доступа к порту и наличие технологического окна для проведения работ без влияния на текущий производственный процесс. При наличии штатных датчиков давления в межслойной полости желательно предоставить их маркировку и место врезки для корректного сопоставления показаний с результатами лаборатории «Ликтест».
Преимущества подхода «Ликлаб»
Применение масс-спектрометрического течеискателя в сочетании с контролируемой поэтапной откачкой позволяет раздельно оценивать вклад дегазации и внешних подсосов, уменьшать погрешность, связанную с подготовкой точки подключения, и получать воспроизводимые результаты во всём рабочем диапазоне давлений. Все операции выполняются по утверждённым методикам аккредитованной лаборатории «Ликтест» с обеспечением трассируемости к эталонным средствам измерений и обязательной фиксацией фоновых параметров. Это гарантирует достоверность инженерных решений по обслуживанию и ремонту криогенных резервуаров.
Заказ услуги
Для согласования обследования направьте контактные данные ответственного специалиста, адрес объекта, фотографии узла подключения и желаемые даты визита. После анализа информации лаборатория «Ликтест» предложит состав выездной бригады, перечень необходимого оборудования и календарный график работ с последующим оформлением коммерческого предложения.

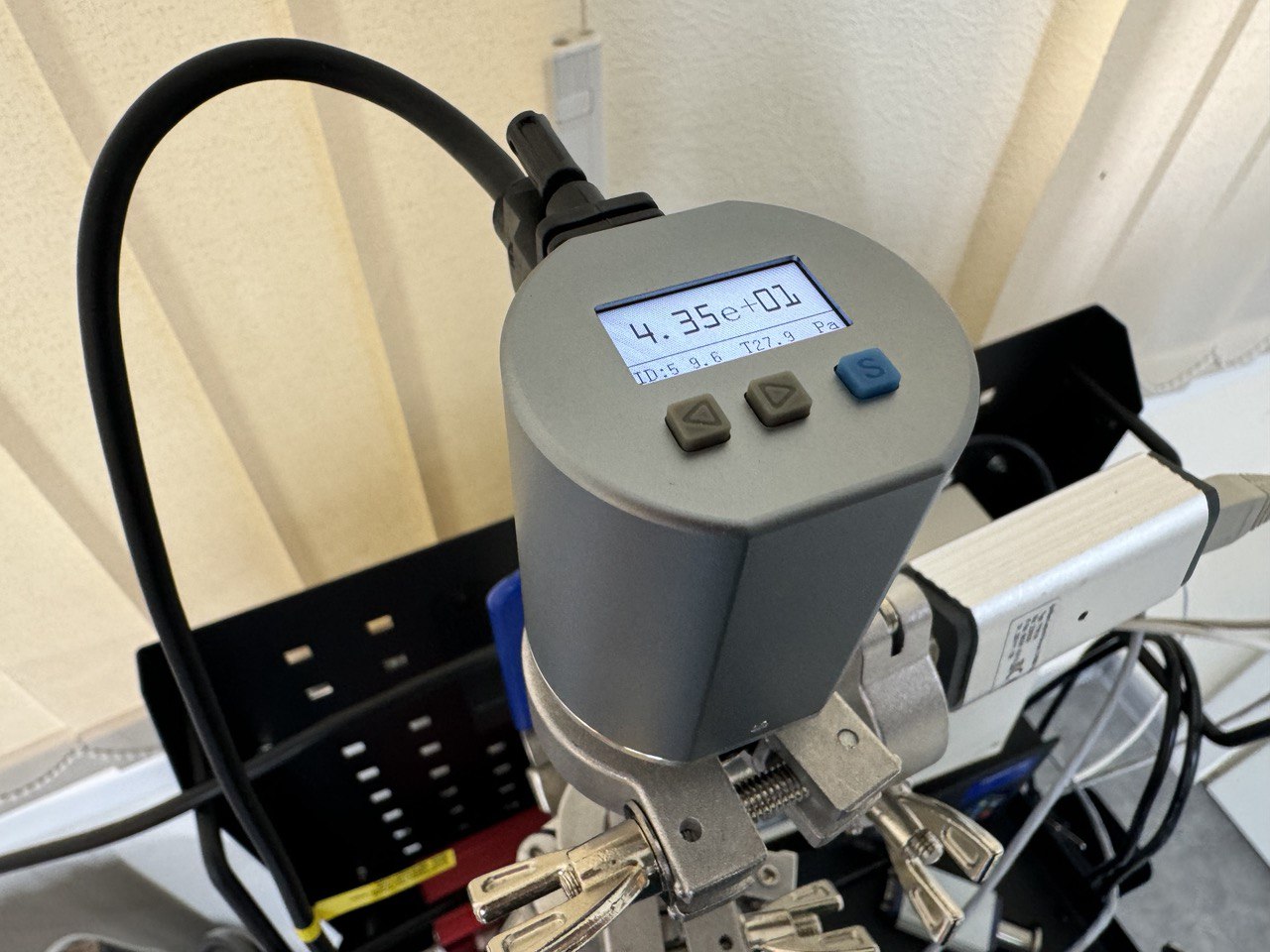

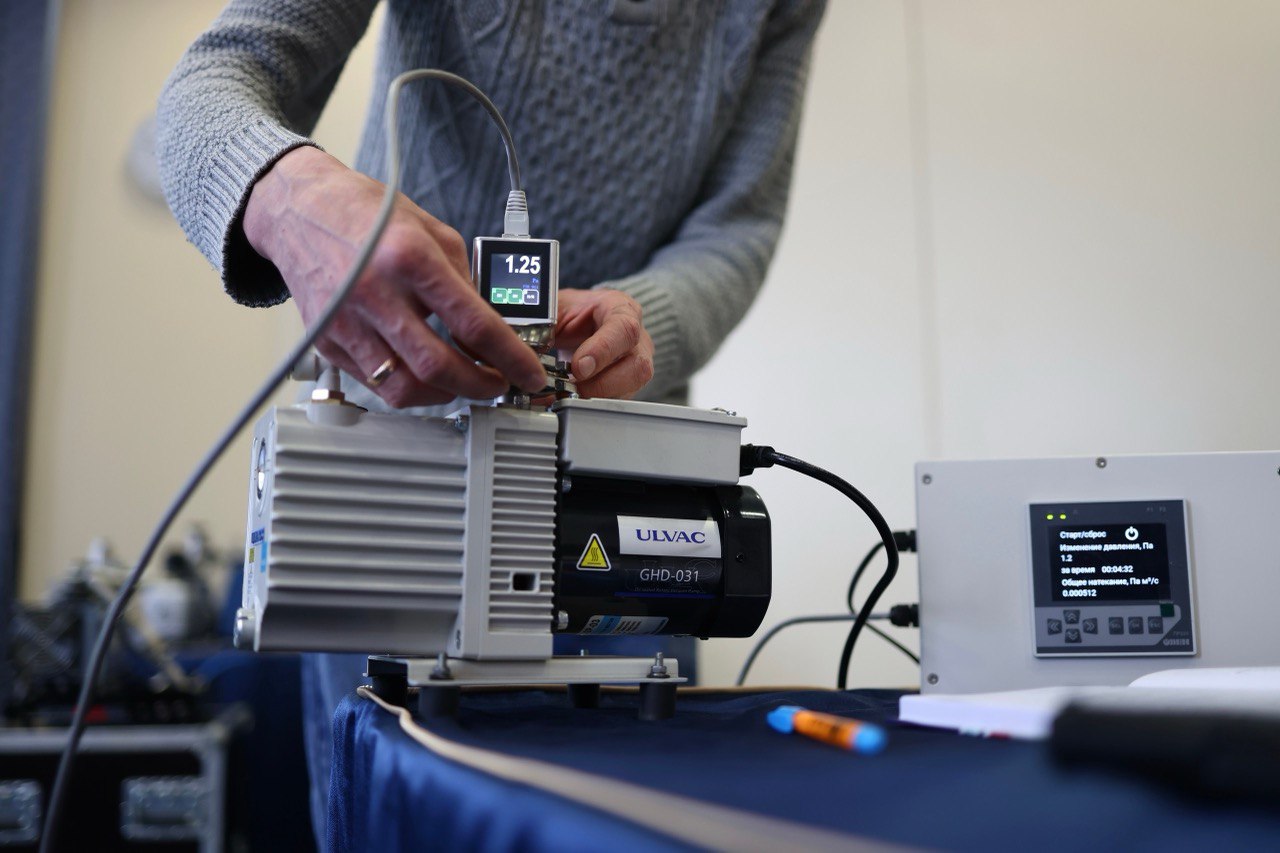

Применение вакуумметра «Ликлаб» с функцией измерения течи для контроля вакуума в межслойной изоляции криогенных резервуаров основано на вакуумметрическом методе оценки герметичности по скорости роста давления в изолированном объёме. Такой подход позволяет получить количественное значение натекания без подачи тестового газа и служит исходным диагностическим этапом перед восстановительным вакуумированием и/или гелиевым поиском дефектов. Все измерения могут выполняться в рамках аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».

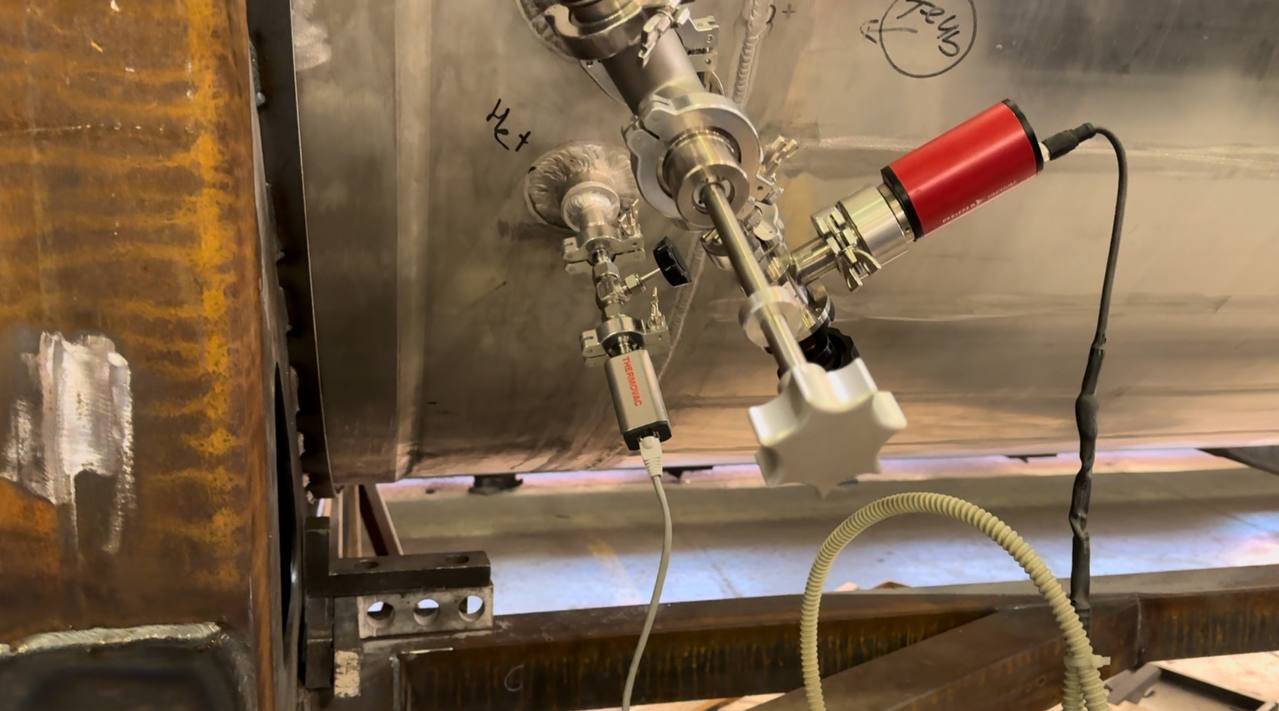

Подготовительный этап включает обеспечение корректной точки подключения к вакуумной полости изоляции. Подключение осуществляется к штатному вакуумному порту либо к узлу запорной арматуры межслойного объёма через максимально короткий измерительный тракт с запорной вставкой и поверенным датчиком давления. До сообщения с полостью изоляции измерительный тракт вакуумируется собственным насосом течеискателя либо отдельным форвакуумным насосом до стабилизации фонового уровня и проверяется на герметичность методом локальной обдувки внешних соединений. Это исключает искажение результатов из-за негерметичности сборки на стороне прибора. Защитные устройства резервуара, включая разрывные мембраны, не отключаются; подача избыточного давления в межслойную полость категорически не допускается.
Измерительный этап проводится при термостабильном состоянии резервуара. При наличии в сосуде холодного продукта учитываются эффекты криосорбции и криопомпирования, уменьшающие парциальные давления активных газов в начале выдержки. Поэтому после сообщения измерительного тракта с межслойной полостью фиксируется не только текущее значение остаточного давления, но и его изменение во времени. Вакуумметр «Ликлаб» регистрирует P(t) после отсечки системы от насосов и вычисляет мгновенную производную dP/dt на интервалах, свободных от переходных процессов. При заданном пользователем объёме изоляционной полости V прибор определяет интегральную величину утечки Q = V·dP/dt в единицах Па·м³/с. Для подавления шумов и кратковременных возмущений используется цифровая фильтрация и аппроксимация участка тренда; параллельно отображаются интегральное натекание за весь тест и текущее натекание в скользящем окне, что позволяет оценивать стационарность процесса.
Интерпретация результатов строится на разделении вкладов дегазации и сквозного подсоса. Дегазация внутренних поверхностей проявляется убывающим со временем ростом давления, при котором мгновенное натекание снижается и на выбранной выдержке стремится к малым значениям. Сквозной подсос, напротив, формирует практически постоянную скорость роста давления; при этом текущая оценка натекания остаётся стабильно отличной от нуля и мало меняется во времени. На практике длительность выдержки выбирается с учётом геометрии и материалов изоляционного объёма; для многослойной вакуумной изоляции с отражающими экранами целесообразно увеличенное время наблюдения, обеспечивающее выход в режим, когда вклад дегазации минимален и критерии стационарности выполняются.
Оценка соответствия эксплуатационным требованиям проводится по двум основным критериям. Во-первых, сравнивается достигнутое остаточное давление с паспортными допустимыми значениями для конкретного типа резервуара. Во-вторых, анализируется величина Q и её устойчивость на интервале наблюдения. Если в течение выдержки наблюдается стабильное малое dP/dt при давлении, соответствующем нормам эксплуатации, межслойная изоляция признаётся работоспособной. Если же давление превышает допустимый уровень либо скорость роста давления стационарна и выше установленного порога, фиксируется признак негерметичности или повышенного газовыделения, требующий проведения восстановительных мероприятий.
Принятие решений по дальнейшим действиям осуществляется с учётом полученных значений. При недостаточном вакууме при отсутствии признаков сквозного подсоса целесообразна поэтапная откачка межслойного объёма с контролем P(t) и Q на каждом шаге до достижения требуемого диапазона давлений. При наличии признаков сквозной утечки вакуумметрическое измерение дополняется адресным поиском негерметичности методом локальной гелиевой обдувки внешних соединений узла подключения и доступных участков вакуумной оболочки, чтобы отличить дефект узла присоединения от дефекта оболочки. Совмещение количественной оценки по Q и гелиевой локализации позволяет исключить ошибочные выводы, связанные с дегазацией материалов или временными переходными процессами.
Метрологическая достоверность обеспечивается применением поверенного датчика давления с документированной погрешностью в рабочем диапазоне межслойного вакуу
