Ключевое направление деятельности — гелиевый течеискательный контроль в вакуумном и щуповом (наддувном) режимах. Для задач, требующих повышенной чувствительности, применяются масс-спектрометрические методики, позволяющие регистрировать малые утечки на уровнях, актуальных для атомной, криогенной и вакуумной техники. Если по условиям эксплуатации возможна только интегральная оценка герметичности, используются манометрические испытания с регламентированными режимами давления, выдержки и скоростью падения давления. По запросу заказчика выполняется поиск и локализация дефектов, фотофиксация зон течей, повторная верификация результатов и выпуск дополнений к ранее оформленным протоколам.

Помимо собственно испытаний на герметичность, «Ликлаб» проводит обследование и аудит вакуумных систем и постов герметичности, включая диагностику насосов, датчиков, вакуумметров и арматуры. В отчёты включаются рекомендации по снижению фоновых утечек, дегазации, оптимизации режимов вакуумирования, а также по корректной подготовке объектов к контролю. Специалисты обучают персонал работе с течеискателями, правилам настройки оборудования и интерпретации результатов. Доступны лабораторные и выездные испытания, организация постоянного поста контроля на площадке заказчика, а также помощь в разработке программ и методик испытаний (ПМИ), в том числе с учётом отраслевых регламентов и требований аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».

Типовые объекты и области применения

Контролю герметичности подвергаются сосуды и аппараты, работающие под избыточным давлением и вакуумом, технологические трубопроводы пара и горячей воды, криогенное и изотермическое оборудование, резервуары и баллоны для токсичных, взрывоопасных и инертных сред, компрессорные и насосные агрегаты, печи и котлы, элементы холодильных аммиачных установок, а также приборные сборки, электронные модули и герметичные корпусы. Для упаковки и транспортной тары моделируются перепады давления, характерные для авиационных перевозок. Для протяжённых линейных объектов возможен поиск скрытых утечек на подземных трассах с использованием индикаторного газа и высокочувствительных датчиков.

Нормативная основа работ

Система менеджмента лаборатории построена в соответствии с требованиями ГОСТ ISO/IEC 17025-2019, который также лежит в основе аккредитации партнёрской лаборатории «Ликтест». Методическая база опирается на действующие стандарты по течеисканию и испытаниям на герметичность, включая ГОСТ 28517-90, ГОСТ Р 59286-2020, ГОСТ Р 51780-2001, ГОСТ Р 50.05.01-2018 и ГОСТ Р 50.05.11-2018 для области использования атомной энергии. В части требований к контролируемым объектам применяются федеральные нормы и правила Ростехнадзора (ФНП), технические регламенты ТР ТС, а также конструкторская, технологическая и эксплуатационная документация заказчика. Конкретный перечень нормативно-технической документации, критерии приёмки и формы отчётности фиксируются в программах и методиках испытаний для каждого проекта и, при необходимости, согласуются с аккредитованной лабораторией «Ликтест».

Оборудование и метрологическая прослеживаемость

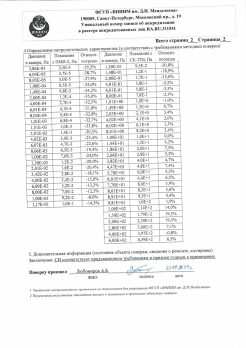

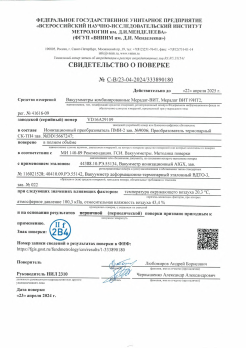

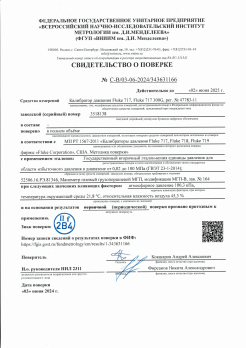

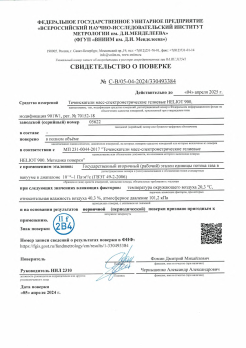

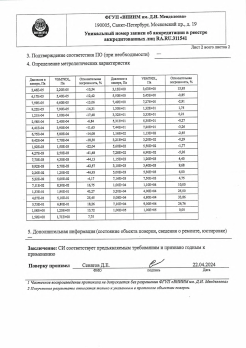

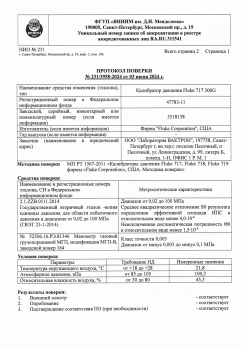

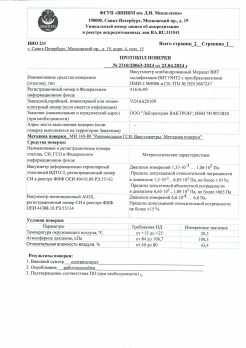

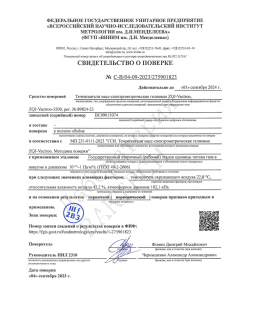

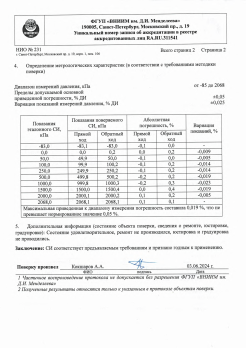

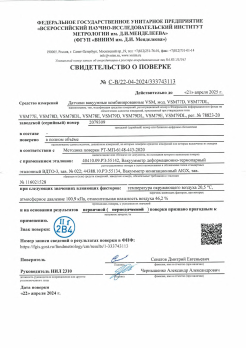

Измерительный парк подобран таким образом, чтобы обеспечивать как экспресс-скрининг крупных течей, так и высокочувствительные измерения малых натеканий гелия. Перед началом смены проводится настройка по контрольной гелиевой течи, проверяется стабильность нулевого уровня и чувствительность течеискателя. В протоколах испытаний указываются идентификационные данные применённых средств измерений и сроки действия их поверки или калибровки. Вакуумирование и подготовка объектов осуществляются с контролем давления и параметров окружающей среды, что позволяет исключить ложные срабатывания и обеспечить сопоставимость результатов во времени и между различными объектами.

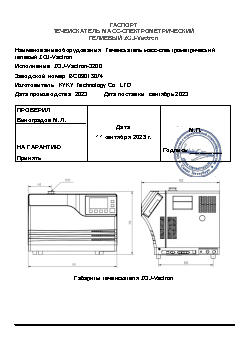

Сведения о ключевом оборудовании

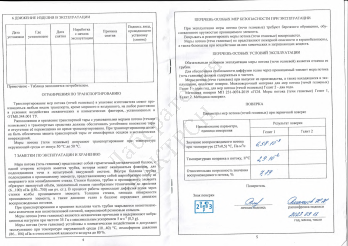

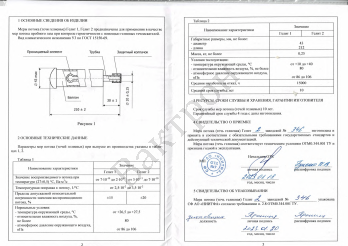

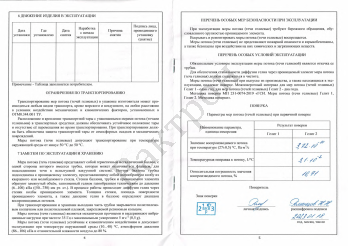

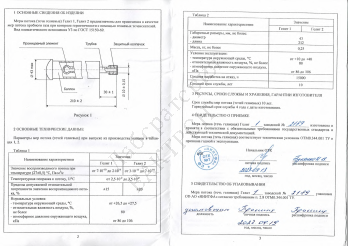

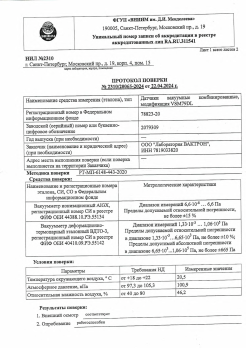

Дополнительно используются комбинированные вакуумные датчики с холодным катодом для контроля диапазона от технического до высокого вакуума, вакуумметры Пирани для оперативной оценки остаточного давления, а также съёмные вакуумные рамки, облегчающие визуализацию течей по протяжённым сварным швам и стыкам. В составе эталонной базы — две поверенные меры потока «Гелит 2» с различными диапазонами натекания, что позволяет корректно настраивать масс-спектрометрический течеискатель под конкретный тип объекта и требуемый порог чувствительности. Метрологическое обеспечение и поверка средств измерений согласуются с требованиями ГОСТ ISO/IEC 17025-2019, действующими и для аккредитованной лаборатории «Ликтест».

Как проходит контроль

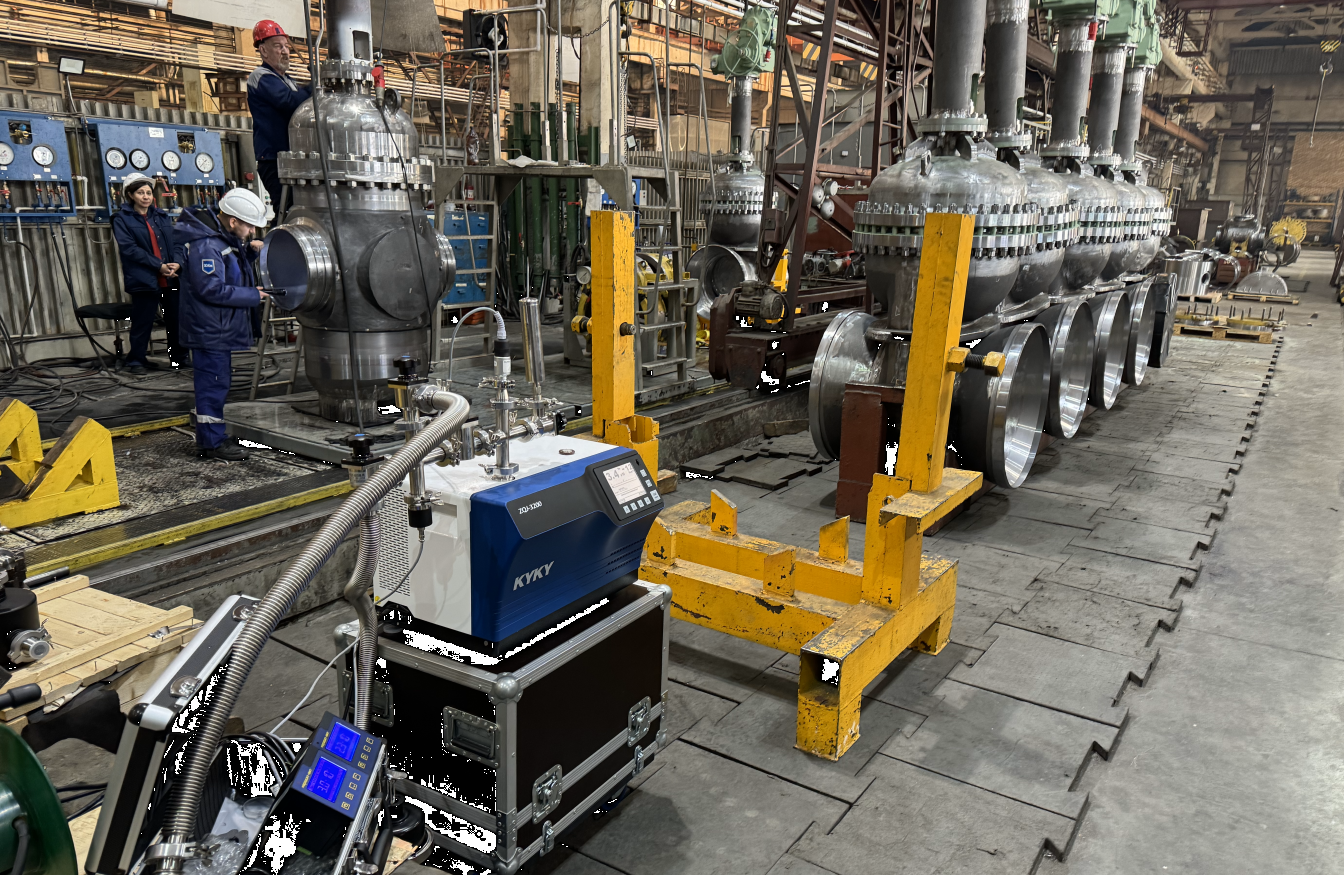

Работа по каждой заявке начинается с анализа исходных данных и оценки готовности объекта к испытаниям: уточняются принципиальные схемы, применяемые материалы, сварочные формуляры, наличие доступов к зонам контроля и возможность соблюдения условий по давлению, вакуумированию и вентиляции. Перед основными измерениями проводится фоновая стабилизация, проверка на паразитные подсосы и настройка по контрольной гелиевой течи. В вакуумном режиме внутри объекта создаётся разрежение, снаружи подаётся гелий, а масс-спектрометр регистрирует отклик при попадании газа через дефект. В щуповом режиме изделие заполняется гелием под избыточным давлением, а чувствительный зонд (щуп) последовательно сканирует потенциальные места утечек. Для интегральной оценки используется манометрическая схема с выдержкой и контролем скорости падения давления согласно нормативным требованиям.

Результаты испытаний оформляются в виде официального заключения лаборатории неразрушающего контроля. В документе указываются идентификационные данные объекта, применённые методики и режимы испытаний, перечень средств измерений с действующими свидетельствами о поверке или калибровке, условия проведения работ, измеренные значения гелиевого эквивалентного натекания и итоговый вывод о соответствии или несоответствии установленным критериям герметичности. При необходимости формируются рекомендации по доработке изделия, устранению выявленных дефектов и проведению повторного контроля, а также прилагаются фотоматериалы и схемы локализации течей. По отдельному запросу отчёт может быть подготовлен в формате, согласованном с аккредитованной по ГОСТ ISO/IEC 17025-2019 лабораторией «Ликтест».

Специалисты и обучение

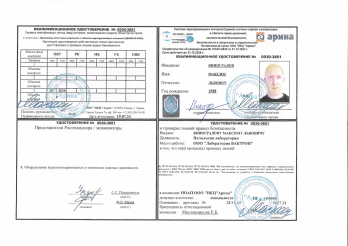

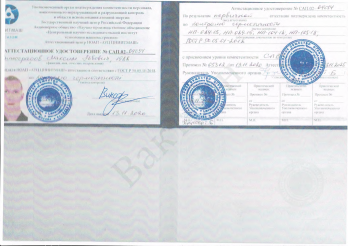

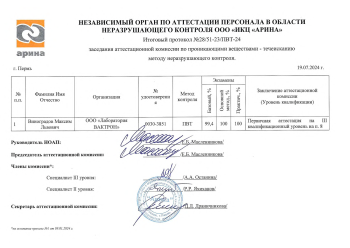

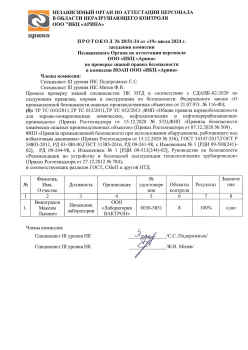

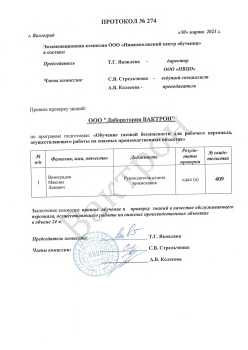

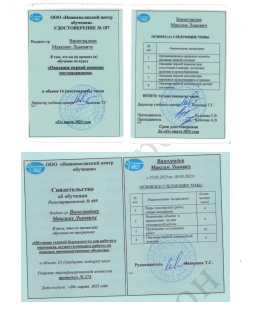

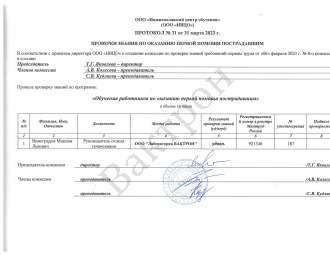

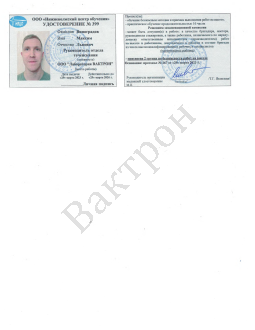

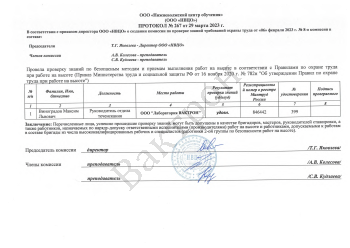

Испытания выполняют специалисты, прошедшие подготовку и подтвердившие квалификацию в области неразрушающего контроля и гелиевого течеискания. Команда регулярно повышает квалификацию по современным методам контроля герметичности, использует унифицированные формы первичных записей и личные журналы для обеспечения прослеживаемости данных и соблюдения требований ГОСТ ISO/IEC 17025-2019, действующих и в лаборатории «Ликтест». По запросу заказчика организуется обучение операторов постов герметичности, ввод в эксплуатацию течеискателей, разработка и внедрение локальных инструкций и регламентов по подготовке и контролю изделий.

Связь и подготовка задания

Для оперативного расчёта стоимости и сроков работ направьте описание объекта, его габаритные размеры, рабочие давления или требуемый уровень вакуума, точки подключения, требования к классам герметичности, а также желаемый формат отчётной документации. Команда «Ликлаб» подберёт оптимальную технологию контроля, согласует критерии приёмки, при необходимости привлечёт аккредитованную по ГОСТ ISO/IEC 17025-2019 лабораторию «Ликтест» и подготовит календарный план с перечнем необходимых подготовительных мероприятий со стороны заказчика.

Короткое видео о течеискательном контроле

Ниже представлена короткая демонстрация типового подхода к проверке герметичности изделий с использованием гелиевого течеискателя
