Линейка течеискателей обеспечивает широкий диапазон чувствительности и различных вариантов исполнения. Аналитические блоки работают на основе ионно-масс-спектрометрического анализа гелия. Системы применяются в промышленности и лабораториях.
Описание
Принцип функционирования течеискателя основан на регистрации ионного тока, величина которого пропорциональна числу ионизированных молекул пробного газа. По сути, течеискатель представляет собой высокочувствительный магнитный масс-спектрометр, откалиброванный на детектирование потока пробного газа (гелия). Величина натекания (утечки) определяется по потоку гелия, который либо проникает в контролируемый объём при вакуумном контроле, либо выходит из него при создании в нём избыточного давления.

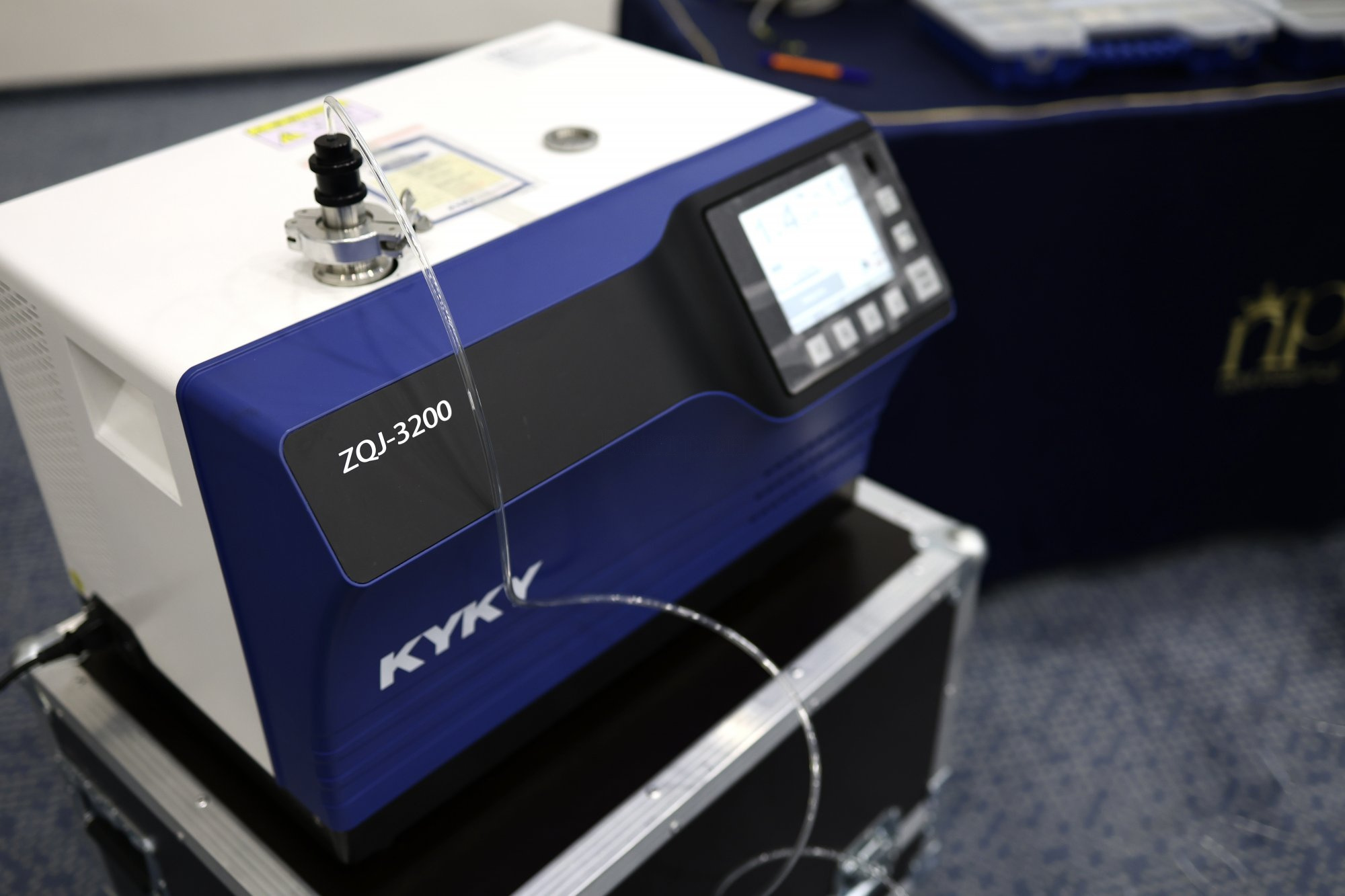

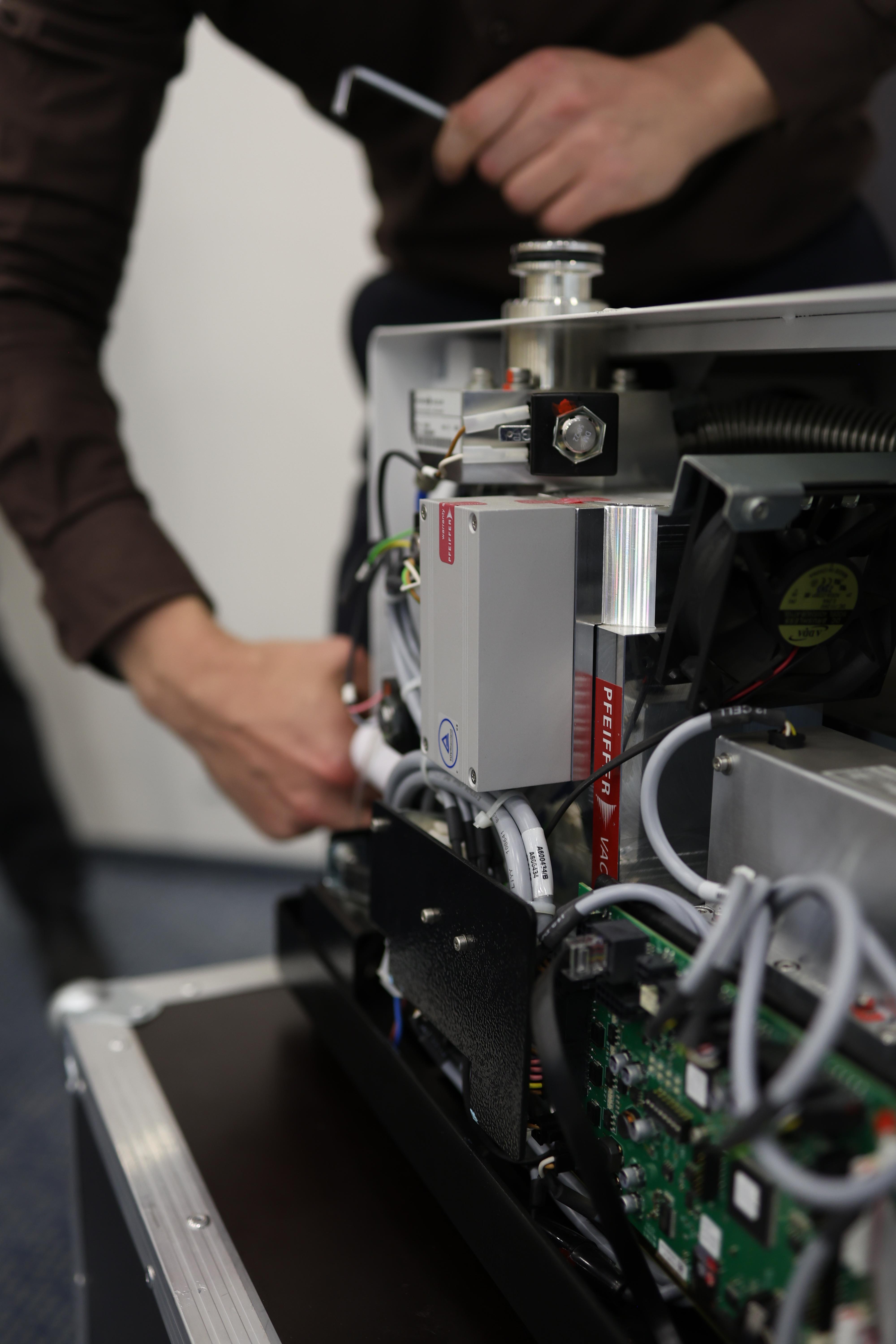

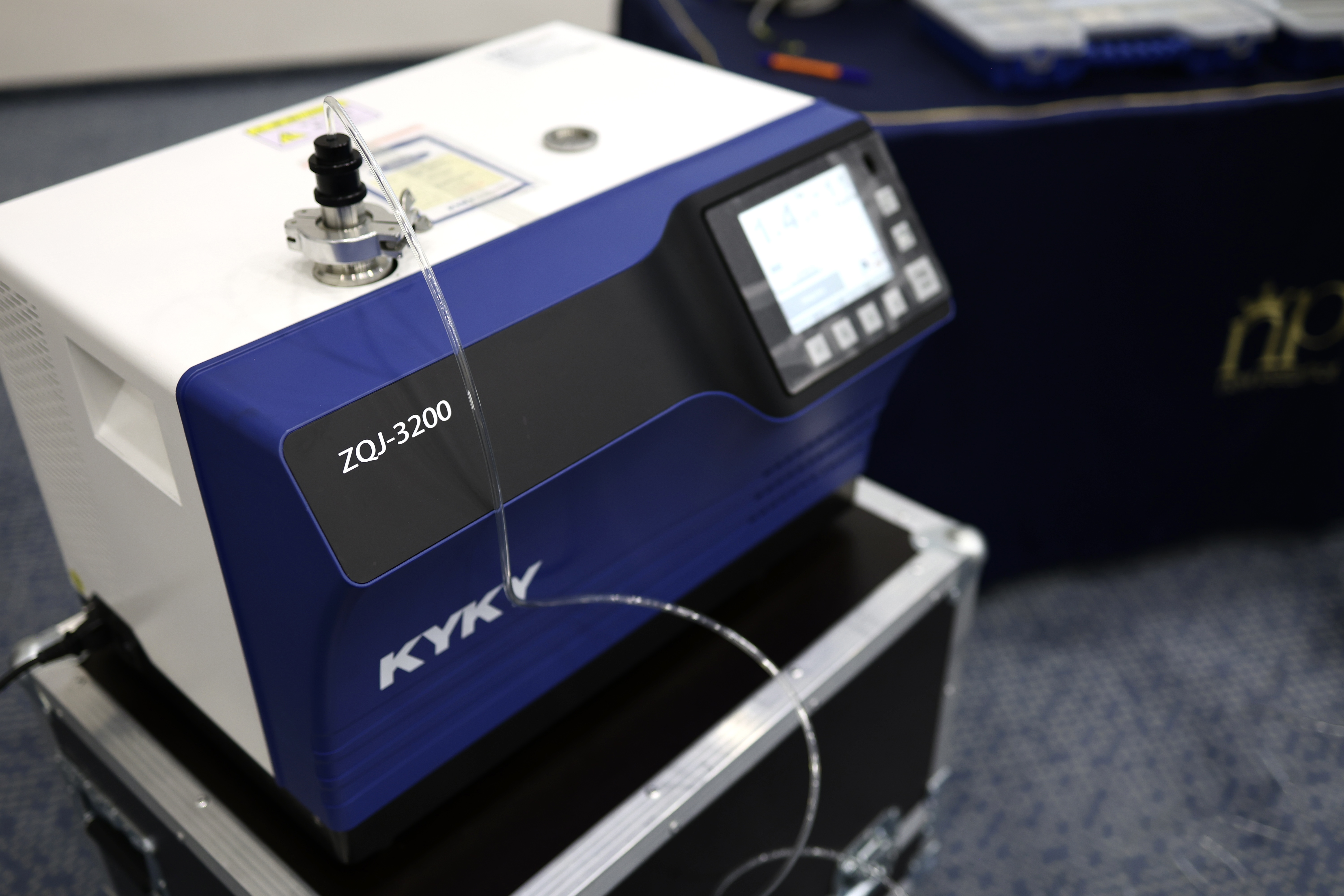

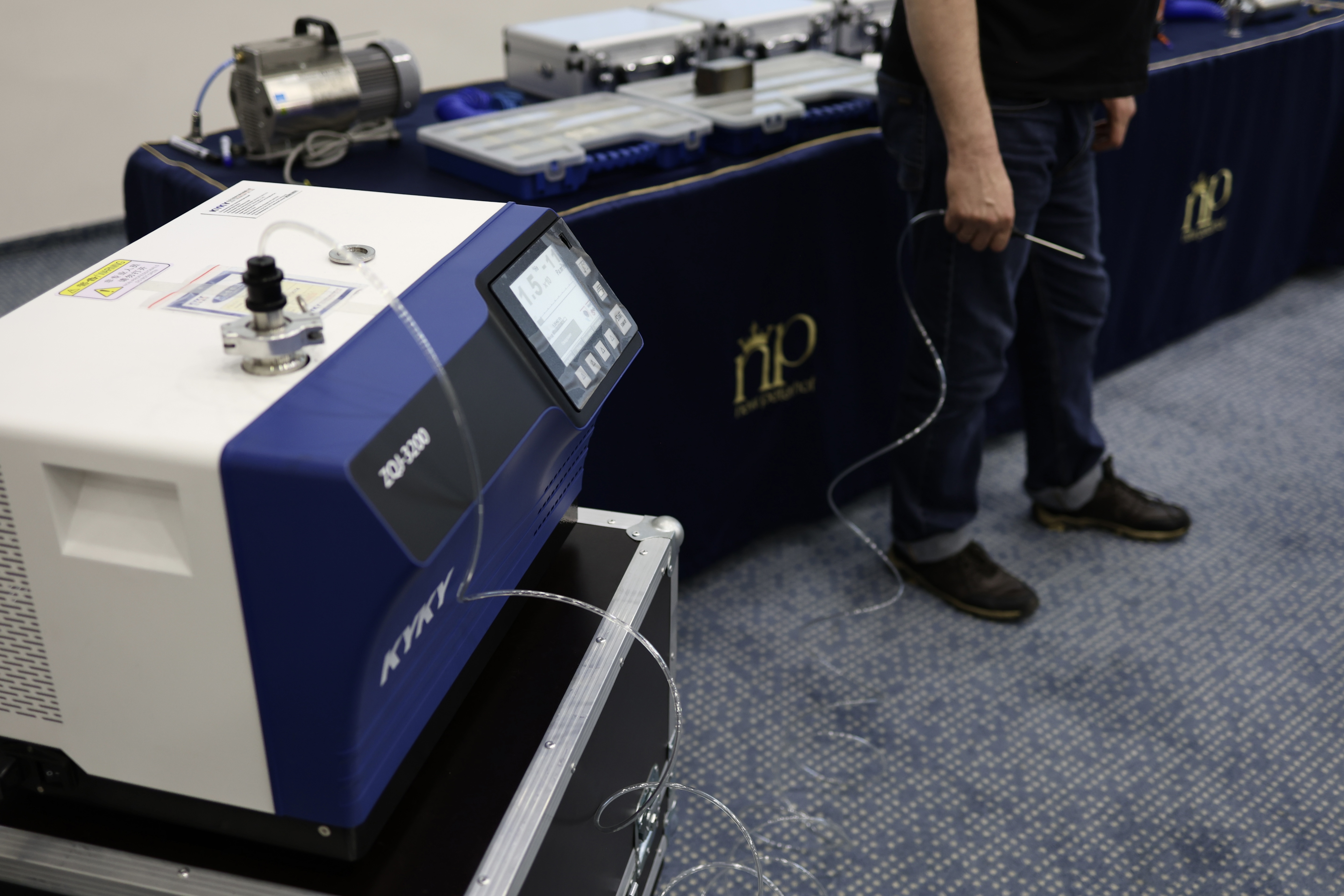

Внутри корпуса течеискателя размещены масс-спектрометрический анализатор, настроенный на регистрацию ионов гелия как пробного газа, собранный вакуумный тракт и высоковакуумный насос. Присоединение испытываемого изделия к вакуумной системе течеискателя осуществляется через присоединительный фланец (испытательный порт), расположенный на верхней панели корпуса. Молекулы газа, попадая в масс-спектрометр, ионизируются в ионном источнике. Положительно заряженные ионы ускоряются и движутся в магнитном поле по траектории, радиус которой определяется их относительной атомной массой. При выборе массы гелия (режим по умолчанию) через фильтр проходят только ионы гелия и достигают ионного коллектора, на котором регистрируется поток ионов в виде электрического сигнала.

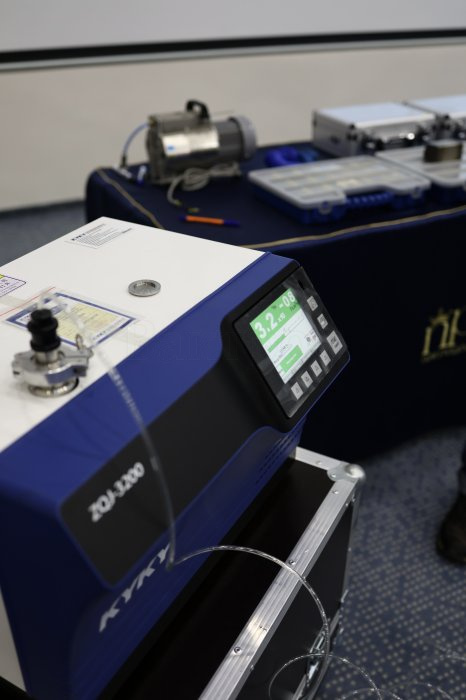

Управление всеми режимами работы течеискателя и цифровой контроль результатов измерений осуществляются через встроенную панель управления. Для подтверждения корректности измерений утечек гелия и поверки оборудования вы можете воспользоваться услугами аккредитованной по ГОСТ ISO/IEC 17025-2019 испытательной лаборатории «Ликтест», которая проводит метрологические испытания и калибровку течеискателей.

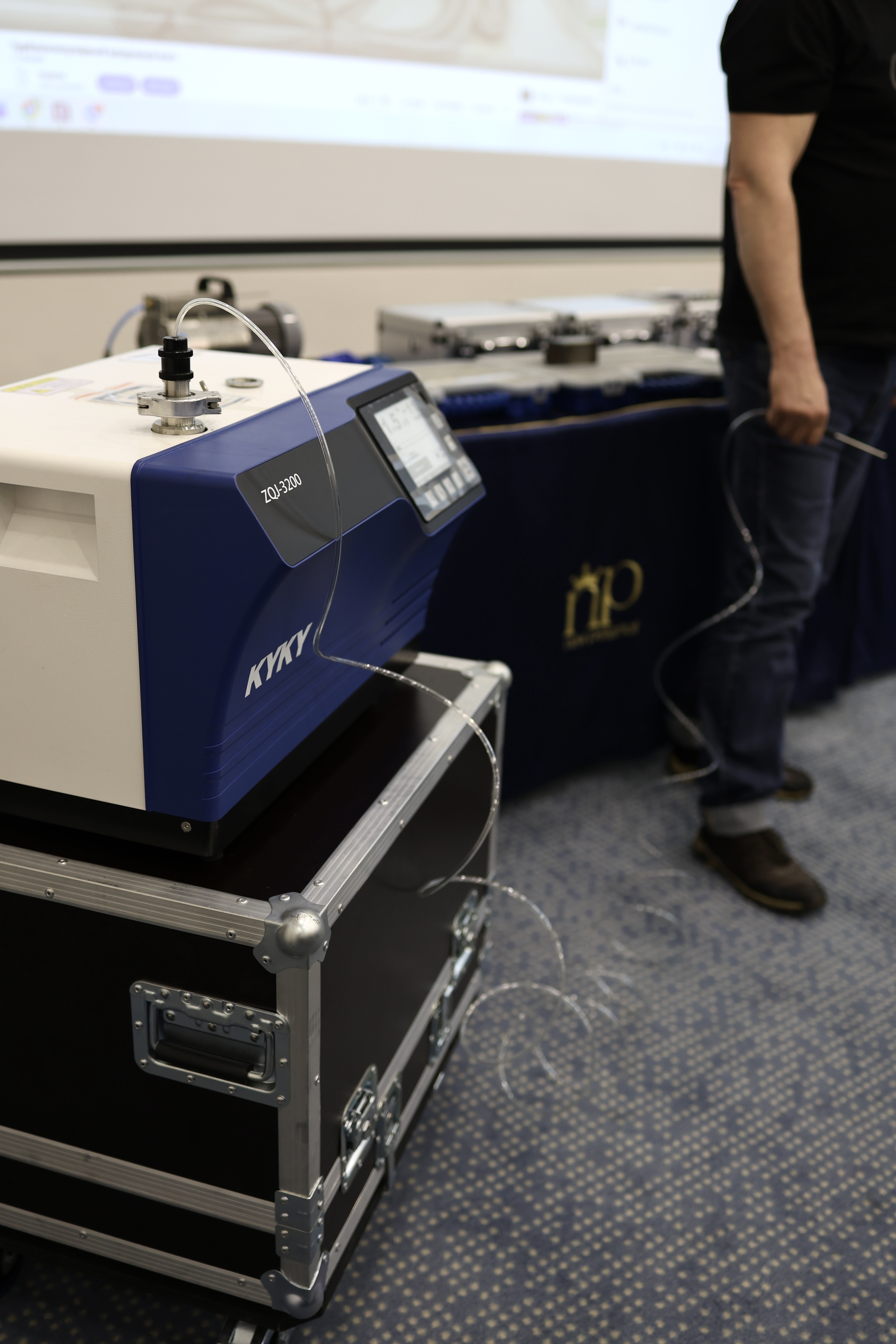

В течеискателях предусмотрены режимы измерения по входу течеискателя: «Вакуум.метод» – «Нормальный», «Вакуум.метод» – «Массивная течь», между которыми можно переключаться автоматически либо вручную. Режимы различаются тем, что пробный газ подаётся на разные ступени турбомолекулярного насоса. Дополнительно реализован режим локализации утечек «Методом щупа», удобный для поисковых работ по месту.
Течеискатели выпускаются в пяти модификациях: ZQJ-Vactron-3200, ZQJ-Vactron-3200I,
ZQJ-Vactron-3200K, ZQJ-Vactron-3200G, ZQJ-Vactron-3200U. Течеискатель ZQJ-Vactron-3200 – базовая модель со встроенным вакуумным насосом;

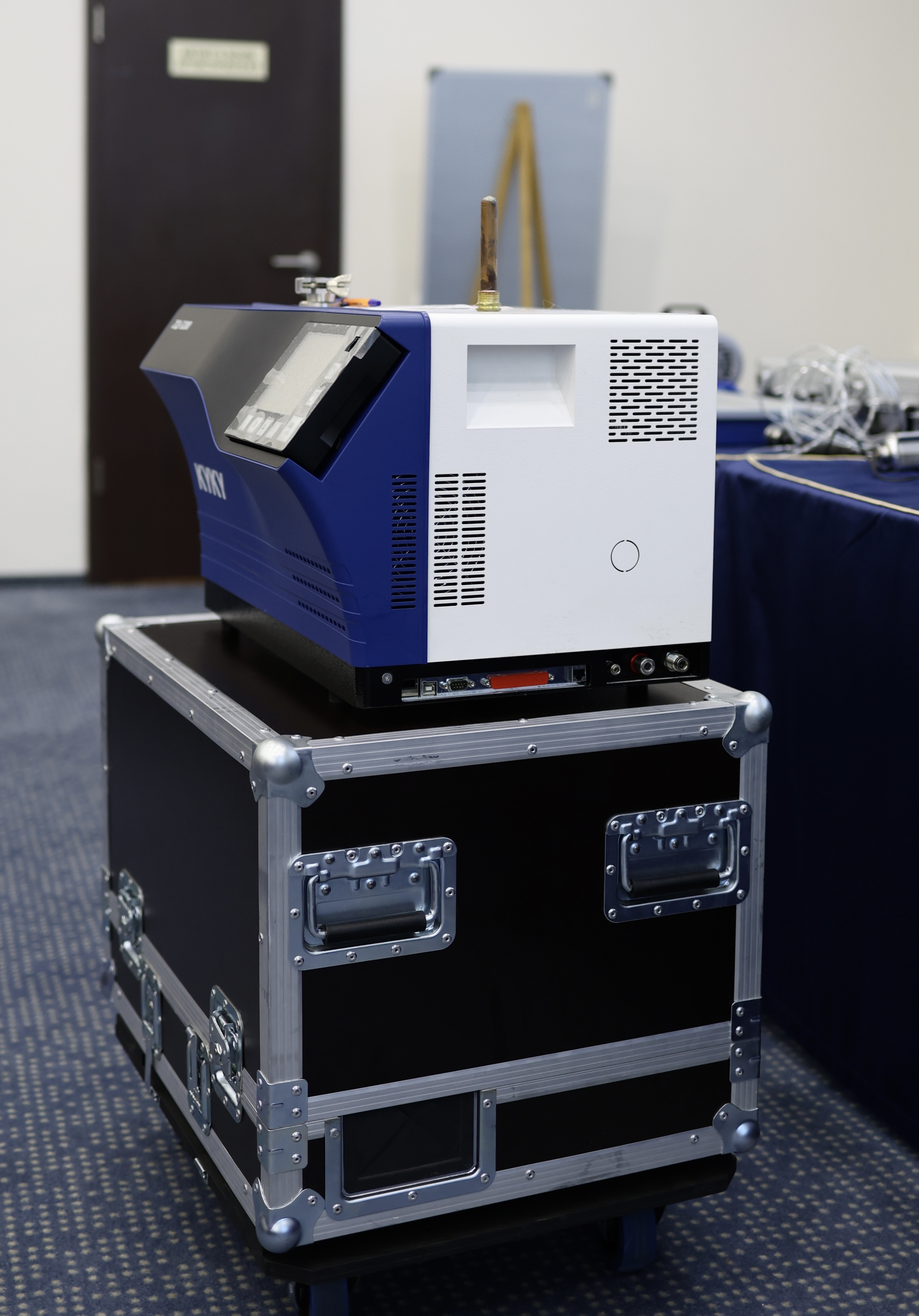

ZQJ-Vactron-3200I – исполнение без встроенного насоса; ZQJ-Vactron-3200K – вариант с внешним масляным насосом на транспортировочной тележке; ZQJ-Vactron-3200G – модификация с внешним безмасляным насосом на транспортировочной тележке; ZQJ-Vactron-3200U – течеискатель со встроенным безмасляным насосом.
Условия эксплуатации вакуумметров соответствуют следующим параметрам:
- температура окружающей среды от +10 ºC до 35 ºC
- относительная влажность воздуха, не более 80 %
- атмосферное давление: от 84 до 106,7 кПа.
1 ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ
1.1 Течеискатели должны удовлетворять требованиям настоящего СТО.
1.2 Основные технические и метрологические характеристики приведены в таблицах 1–2 настоящего СТО. Для подтверждения заявленных характеристик возможно проведение испытаний в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».
Таблица 1 – Метрологические характеристики течеискателей
|
Наименование характеристики |
Значение |
|
Диапазон измерений потока газа в вакууме по входу |
|
|
- в режиме «Вакуум. метод» – «Нормальный» |
от 1·10-12 до 1·10-1 |
|
- в режиме «Вакуум. метод» – «Массивная течь» |
от 1·10-9 до 1·10-1 |
|
Пределы допускаемой относительной погрешности измерений потока газа в вакууме по входу течеискателя, % |
|
|
- в режиме «Вакуум. метод» – «Нормальный» |
± (0,15 + Qнпи (2)/Qизм (3))·100 |
|
- при работе в режиме «Вакуум. метод» – «Массивная течь» |
± 50 |
|
(1) Производная единица величины потока газа в вакууме Па∙м3/с установлена в соответствии (2) Qнпи – значение нижнего предела измерений (3)Qизм – значение измеренного потока |
|
Таблица 2 – Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний потока газа в вакууме |
от 5·10-9 до 1·10-2 |
|
Габаритные размеры, мм, не более (без учёта размеров транспортировочной тележки): |
|
|
- длина |
545 |
|
- высота |
380 |
|
- ширина |
430 |
|
Параметры электрического питания: |
|
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Условия эксплуатации: |
|
|
- диапазон рабочих температур окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106, ВидеоВидео
