Манометрический течеискатель Leaklab

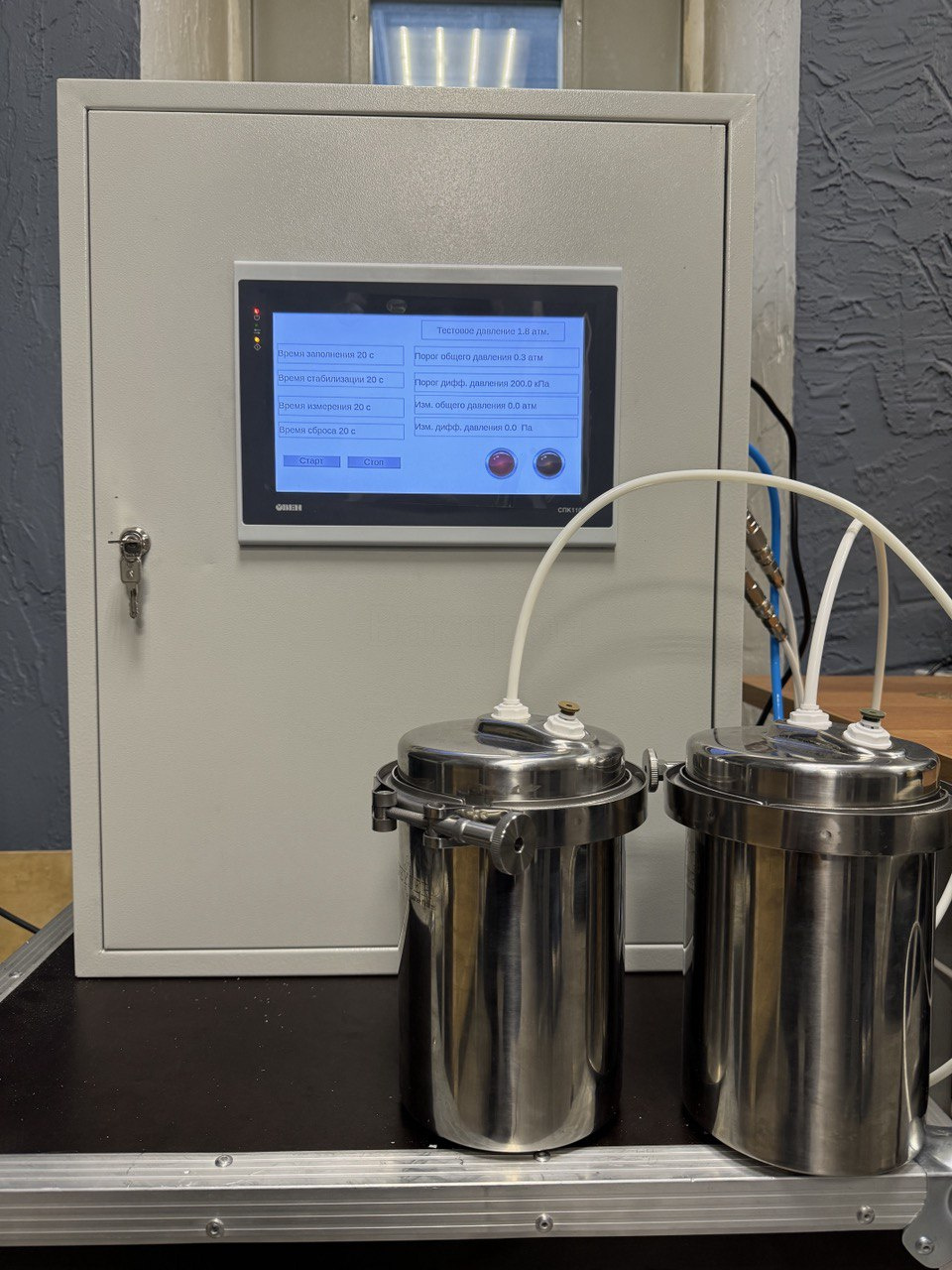

Манометрический течеискатель предназначен для высокоточного контроля герметичности изделий по манометрическому методу. В ходе испытаний используется специализированный стенд, позволяющий одновременно тестировать два объекта: один эталонный, гарантированно герметичный, и второй — испытуемый.

Стенд подключается к штатной системе сжатого воздуха (воздушному компрессору) предприятия, что значительно упрощает интеграцию в технологический процесс и ускоряет подготовку к испытаниям. После подключения и базовой настройки оборудования (обнуление предыдущих результатов, запуск нового цикла, задание тестового давления) начинается автоматический цикл проверки герметичности.

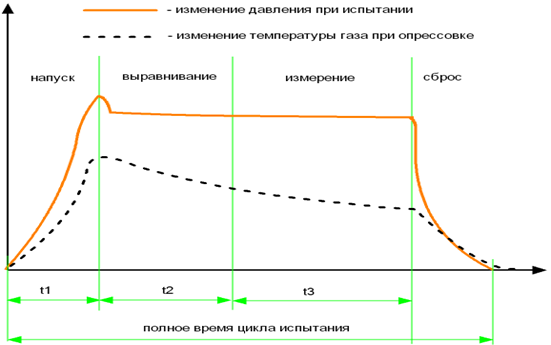

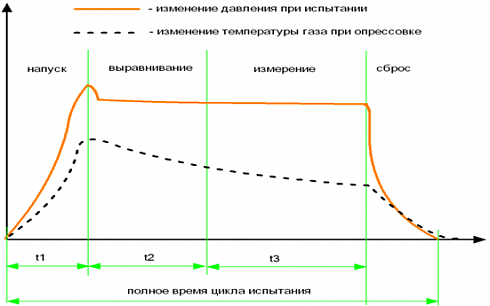

Для обеспечения воспроизводимости и точности измерений задаются интервалы времени стабилизации, измерения, сброса и заполнения. В процессе испытаний оператор задаёт пороговые значения браковки, по которым система разделяет годные и негодные изделия. Течеискатель определяет как крупные, так и малые утечки: значительные утечки фиксируются общим датчиком давления, реагирующим на резкое падение давления, характерное для серьёзных дефектов (например, негерметичность оснастки). Если давление остаётся стабильным, дальнейший анализ выполняется высокоточным дифференциальным датчиком давления, который регистрирует малые утечки.

Среднее время получения результата по герметичности составляет около одной минуты. При отсутствии сигналов тревоги изделие признаётся герметичным. При выявлении утечек загораются соответствующие световые индикаторы, включая дополнительную сигнальную лампу для подтверждения результата.

Дифференциальный метод измерения позволяет учитывать упругие деформации контролируемых объектов и минимизировать их влияние на итоговые значения. Таким образом, без применения специальных газов и используя только стандартный компрессорный воздух, можно оперативно и с высокой точностью проверять большие партии изделий, снижая влияние человеческого фактора и обеспечивая стабильную, надёжную оценку герметичности. Испытания по данному методу могут проводиться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что подтверждает метрологическую прослеживаемость и соответствие международным требованиям.

Манометрический течеискатель МВ17

Манометрический течеискатель МВ17 используется для контроля герметичности изделий, которые должны оставаться непроницаемыми для воздуха или жидкостей, например, фармацевтических упаковок, элементов топливных систем, узлов и компонентов автомобильных двигателей.

Испытания под избыточным давлением или в вакууме с помощью МВ17 выполняются быстрее, проще и экономичнее по сравнению с методами, основанными на применении гелия или галогенсодержащих газов. МВ17 — универсальный течеискатель, пригодный для работы в широком диапазоне давлений.

Течеискатель МВ17 не потребляет рабочий газ в процессе измерений и может обеспечивать контроль герметичности в поточном (конвейерном) режиме. Диапазон рабочих давлений прибора — от вакуума до 1500 кПа, что делает его эффективным решением для различных отраслей промышленности.

Манометрический течеискатель МВ17 оборудован двумя типами датчиков: датчиком общего давления и высокочувствительным дифференциальным датчиком. Система управления поддерживает как манометрический, так и вакуумметрический методы контроля герметичности, что расширяет область применения прибора.

Процесс испытаний управляется всего двумя кнопками: «Начать измерение» и «Сменить объект». По завершении цикла оператор получает наглядную световую индикацию:

• Зелёный индикатор подтверждает герметичность объекта.
• Красный индикатор сигнализирует о наличии утечки.

Все ключевые результаты, включая рассчитанный поток течи, отображаются на экране течеискателя МВ17.

Основные преимущества течеискателя МВ17:

• Высокая производительность и возможность работы в автоматизированных линиях.
• Отсутствие масляных паров в испытательном контуре.
• Отсутствие водяных паров и, как следствие, отсутствует необходимость дополнительной просушки изделий.
• Высокая повторяемость результатов измерений.
• Глубокая автоматизация, минимизирующая влияние оператора на итоговый результат.

Течеискание по росту или падению давления

Манометрический и вакуумметрический методы применяются для измерения суммарной утечки в контролируемом объёме. Манометрический метод используется для замкнутых полостей, в которых возможно создать избыточное давление относительно атмосферы. Вакуумметрический метод применяется для замкнутых объёмов, в которых создаётся разрежение (вакуум). Расчёт потока течи основан на измерении скорости изменения давления в объекте контроля за заданный интервал времени.

В конструкцию прибора включён эталонный герметичный объём, отделённый от тестируемого объекта мембраной, чувствительной к перепаду давлений. Метод течеискания по дифференциальному давлению заключается в том, что и испытуемый объект, и эталонный объём либо откачиваются, либо заполняются газом до одинакового уровня давления. При наличии утечки в объекте контроля баланс давлений нарушается, и мембрана, разделяющая объёмы, деформируется. По изменению ёмкости конденсатора, одной из обкладок которого служит эта мембрана, производится расчёт величины течи в испытуемом объекте.

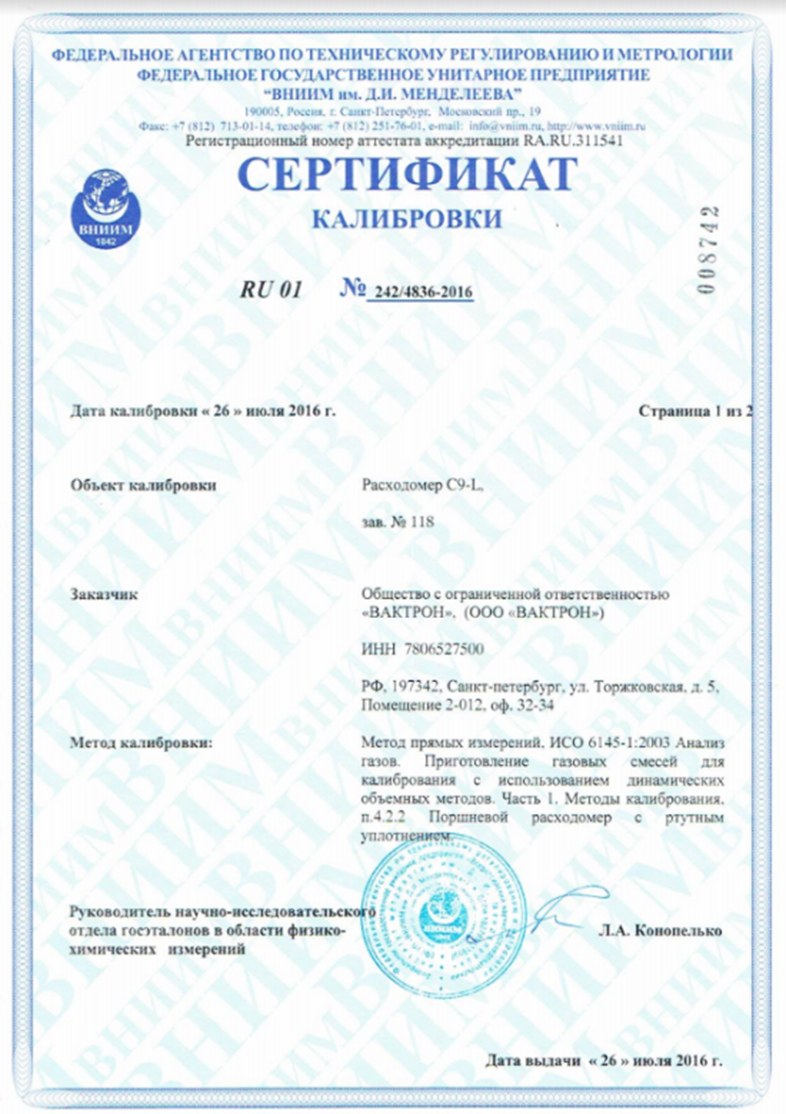

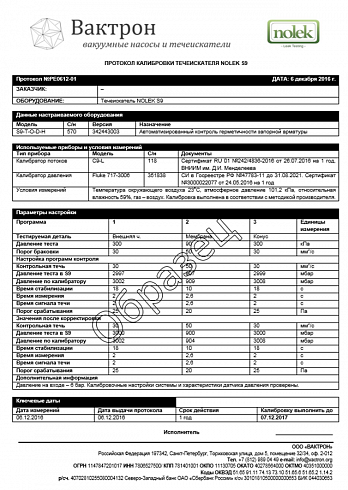

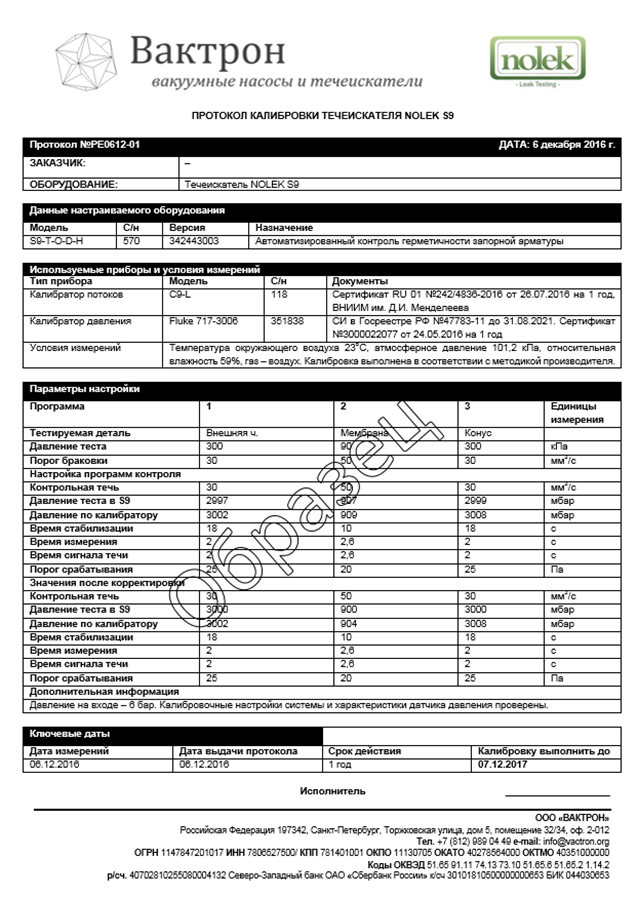

Течеискатель МВ17 проходит калибровку с использованием контрольной течи, подключаемой через специальный калибровочный порт прибора и внешний измеритель расхода газа. Прибор автоматизирует все ключевые стадии испытаний: напуск газа в объект контроля, измерение и сброс давления, а также сбор, обработку и архивирование данных. Создание автоматизированного стенда контроля герметичности на базе течеискателя МВ17 выполняется индивидуально под требования Заказчика после согласования технического задания и состава поставки. Вакуумирование объекта может осуществляться встроенным эжектором, размещённым в корпусе прибора, который автоматически подаёт рабочее давление. Также возможна работа с внешним вакуумным насосом, подключаемым через предусмотренный внешний порт.

Подача тестового газа организуется с учётом инфраструктуры предприятия Заказчика: через существующую магистраль сжатого воздуха, локальный компрессор либо баллонную рампу. Для создания избыточного давления в испытательном контуре устанавливаются регулятор давления и фильтрационный блок для очистки газа. Подключение испытуемого изделия к пневмосистеме течеискателя выполняется с использованием быстросъёмных герметичных соединений, что обеспечивает быстрый и надёжный переход от одного объекта к другому. Конкретный тип соединений подбирается исходя из геометрии изделия и требований к монтажу: это могут быть цанговые, резьбовые соединения либо механизмы с пневматическим или электрическим приводом.

Дополнительное программное обеспечение обеспечивает передачу данных о герметичности на промышленный контроллер или ПК, а также интеграцию с системами MES/SCADA. Течеискатель МВ17 оснащён широким набором интерфейсов для обмена данными и удалённого программирования.

Течеискатель МВ17 обладает следующими техническими характеристиками. Прибор измеряет рабочие давления в диапазонах: вакуум от 0,1 атм абс. и избыточное давление от 0,05 до 15 атм. Пороговая чувствительность по потоку течи составляет от 10^-3 до 10^-4 Па·м³/с, по давлению — 0,1 Па, с возможностью повышения чувствительности до 0,05 Па при использовании дифференциального метода.

Питание осуществляется от сети переменного тока 100–240 VAC, ток потребления — до 0,9 A при частоте 50–60 Гц. Для корректной работы системы управления и измерения требуется источник чистого сжатого воздуха с давлением не менее 5 атм. Габаритные размеры течеискателя — 600 мм × 400 мм × 200 мм, масса — около 30 кг. В приборе реализована функция установки таймера до 600 секунд.

Течеискатель надёжно функционирует при относительной влажности воздуха до 80 % без конденсации влаги и может эксплуатироваться при температуре окружающей среды от 5 до 40 °C. Диапазон температур хранения — от -20 до 60 °C. Отображаемые единицы измерения включают: давление испытания в кПа и МПа, поток течи в Па, мм³/с, 1/100 мл/мин, мл/мин и л/мин.

Прибор оснащён интерфейсным разъёмом RS485 для интеграции в автоматизированные системы управления и обмена данными.

Мы разработали обновлённую платформу МВ17 — новое поколение приборов для комплексной проверки герметичности. Электронная часть и пневмосхема переработаны с нуля, чтобы соответствовать актуальным требованиям промышленности и перспективным задачам наших заказчиков. Все решения проходят верификацию и могут подтверждаться испытаниями в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».

Интерфейс оператора усовершенствован: добавлен цветной дисплей, сенсорное управление, отображение последовательности этапов измерения в режиме реального времени, а также активные схемы и графики, упрощающие анализ результатов.

Панель дистанционного управления реализована на базе контроллера ОВЕН СПК, что обеспечивает гибкость настройки и интеграции с существующими АСУТП.


Функция поиска течи МВ17

При активированной функции поиска течи на экране отображается статус «ПОИСК ТЕЧИ». Если в ходе измерений обнаружена утечка, все последующие измерения сопровождаются миганием светового индикатора течи. После этого оператор может перейти к локализации места утечки в ручном режиме, используя, например, портативный течеискатель, мыльный раствор или другие методы неразрушающего контроля.

Если утечка мала и её удаётся оперативно устранить, величина потока течи снижается ниже установленного порога предупреждения, и индикатор отсутствия течи переходит в мигающий режим, сигнализируя об улучшении состояния объекта. Завершение процесса поиска течи осуществляется нажатием кнопки ТЕСТ либо принудительно прерывается кнопкой РЕСЕТ или внешней кнопкой СТАРТ. При отсутствии зарегистрированных утечек по результатам измерений процесс контроля автоматически считается завершённым, а изделие признаётся герметичным и годным к дальнейшей эксплуатации или поставке.
