Комплект высоковакуумного насоса Leaklab 100/300 для откачки резервуаров при контроле герметичности

Комплект высоковакуумного насоса Leaklab 100/300 для контроля герметичности резервуаров

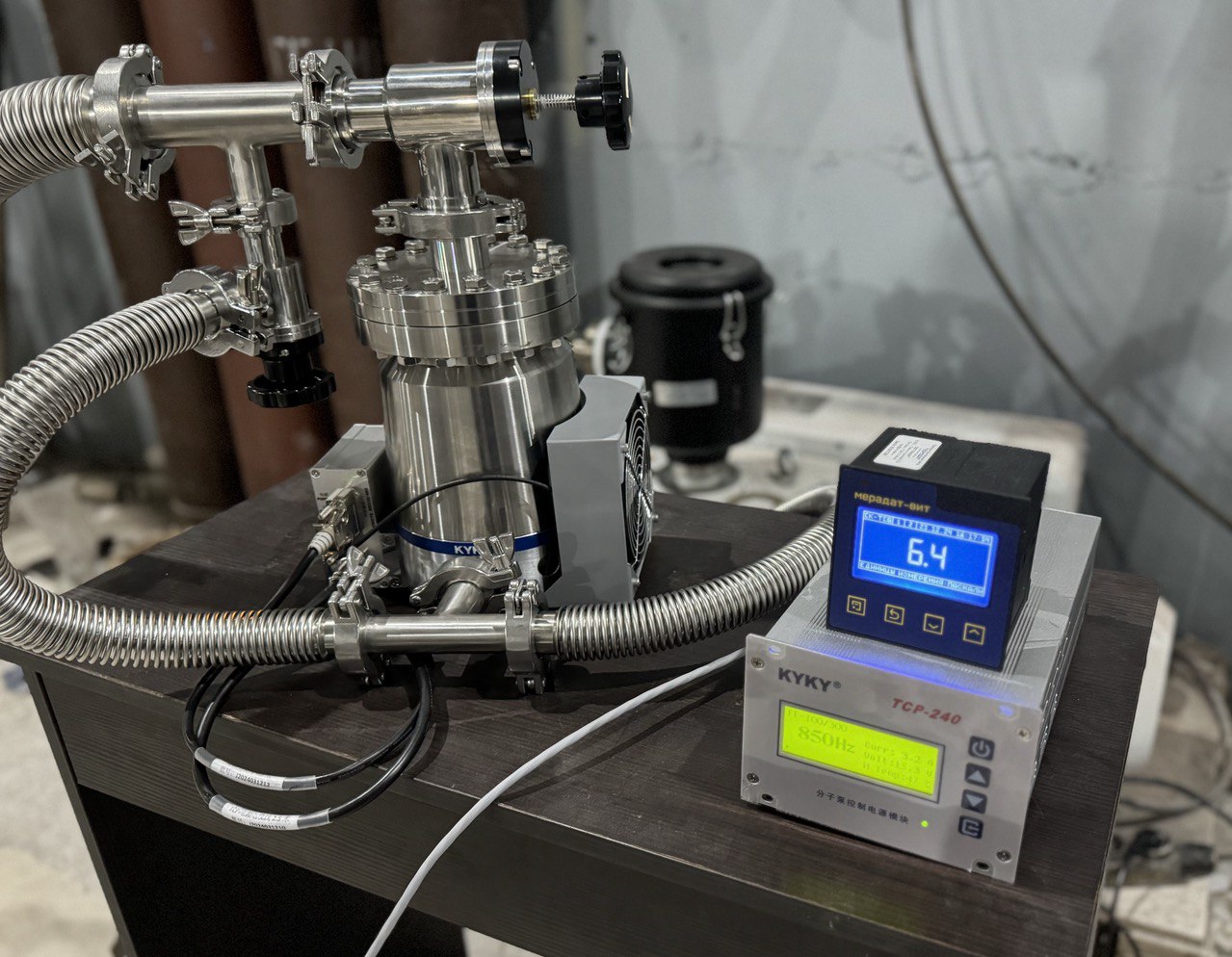

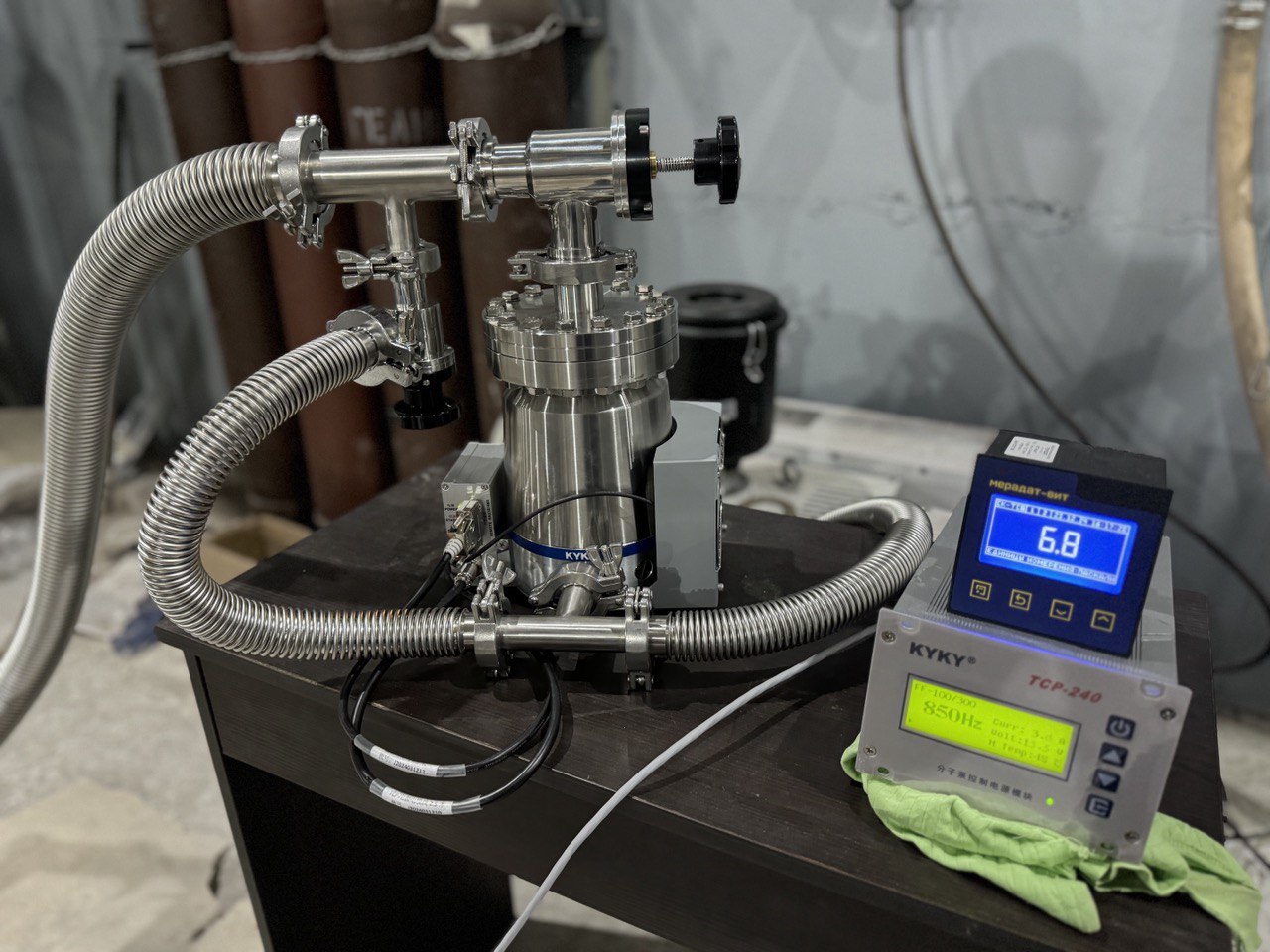

Комплект высоковакуумного насоса Leaklab 100/300 – это готовая к эксплуатации система для вакуумной откачки резервуаров при проведении испытаний на герметичность. Высокоэффективный турбомолекулярный насос в сочетании с подобранной вакуумной арматурой обеспечивает формирование и поддержание глубокого вакуума, необходимого для точных измерений и надёжного контроля утечек. Испытания герметичности могут выполняться в аккредитованной по ГОСТ ISO/IEC 17025‑2019 лаборатории «Ликтест».

Основные компоненты комплекта

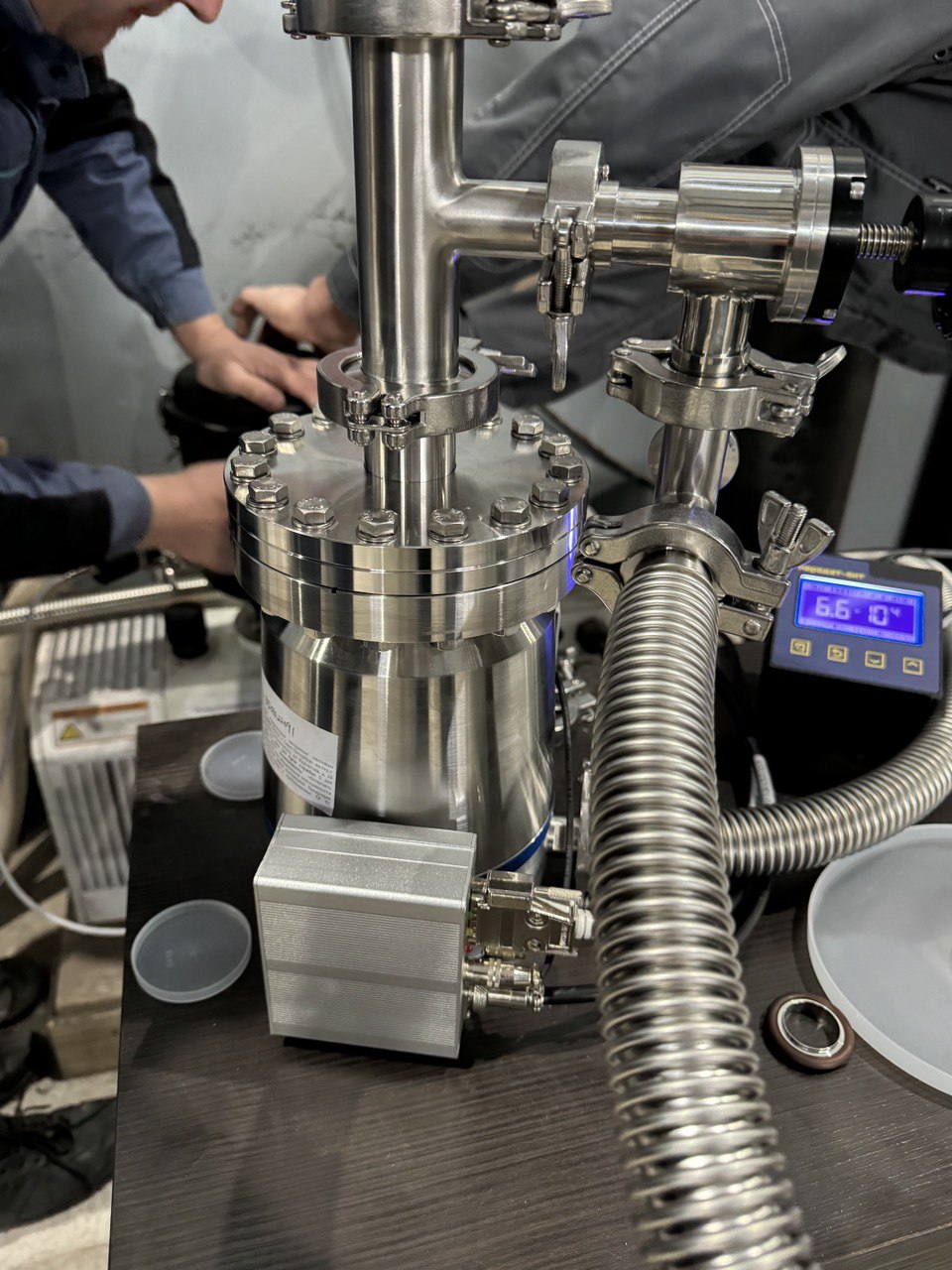

1. Турбомолекулярный насос FF-100/300E CF100

   • Высокопроизводительный насос, позволяющий в короткие сроки создать глубокий вакуум.
   • Оснащён контроллером и блоком питания для автоматизированного управления и мониторинга.
   • Оптимален для работы с крупногабаритными резервуарами и сложными вакуумными установками.

2. Клапаны вакуумные KF40 и KF25

   • По два клапана каждого типоразмера для распределения и регулирования потоков в вакуумной линии.
   • Гарантируют герметичное перекрытие и точное управление процессом откачки.

3. Сильфоны вакуумные

   • KF40 (2 м, 3 шт.) и KF25 (2 м, 2 шт.; 0.5 м, 2 шт.) для гибких и виброразвязанных соединений элементов системы.
   • Отличаются высокой механической прочностью и стойкостью к вакуумным нагрузкам.

4. Фланцы и переходники

   • Фланцы под приварку KF40 и KF25 (по 6 шт. каждого типа) для надёжного монтажа трубопроводов.
   • Переходник CF100-KF40 для сопряжения различных стандартов вакуумных соединений.
   • Тройники 2KF40-KF25 (2 шт.) и KF25 (2 шт.) для построения разветвлённых вакуумных трасс.

5. Уплотнения и крепёжные элементы

   • Уплотнения CF100 (3 шт.) для обеспечения высокой герметичности фланцевых соединений.
   • Хомуты и центрирующие кольца с витоновыми уплотнениями KF40 и KF25 (по 10 шт. каждого типа) для быстрого и надёжного монтажа.
   • Крепёжный комплект SWB-CF100-16 для фланцев CF100.

6. Нагревательная система

   • Нагревательная лента длиной 30 м для предотвращения конденсации паров и газов на стенках трубопроводов.
   • Терморегуляторы (2 шт.) и датчики температуры (-30°C...+200°C, 2 шт.) для точного управления температурным режимом при вакуумных испытаниях.

Преимущества комплекта Leaklab 100/300

• Высокая скорость откачки: Турбомолекулярный насос FF-100/300E позволяет быстро достигать требуемого вакуумного уровня, сокращая подготовительное время перед испытаниями резервуаров.
• Гибкость конфигурации: Набор фланцев, переходников, тройников и сильфонов даёт возможность адаптировать вакуумную трассу под конкретные задачи и геометрию объекта.
• Точность и стабильность: Качественные уплотнения и система подогрева предотвращают утечки и конденсацию, обеспечивая стабильные условия измерений.
• Широкая область использования: Комплект подходит для испытаний различных резервуаров, включая криогенные и химически стойкие ёмкости, и полностью совместим с методиками, применяемыми в аккредитованной по ГОСТ ISO/IEC 17025‑2019 лаборатории «Ликтест».

Leaklab 100/300 применяется для:

• Проверки герметичности резервуаров для СПГ.
• Контроля качества сварных швов и фланцевых соединений.
• Испытаний вакуумных систем в химической, фармацевтической, аэрокосмической и других отраслях промышленности.

Комплект высоковакуумного насоса с вакуумной арматурой для откачки резервуаров при контроле герметичности включает следующую поставку:
