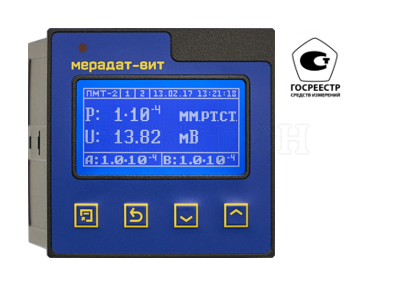

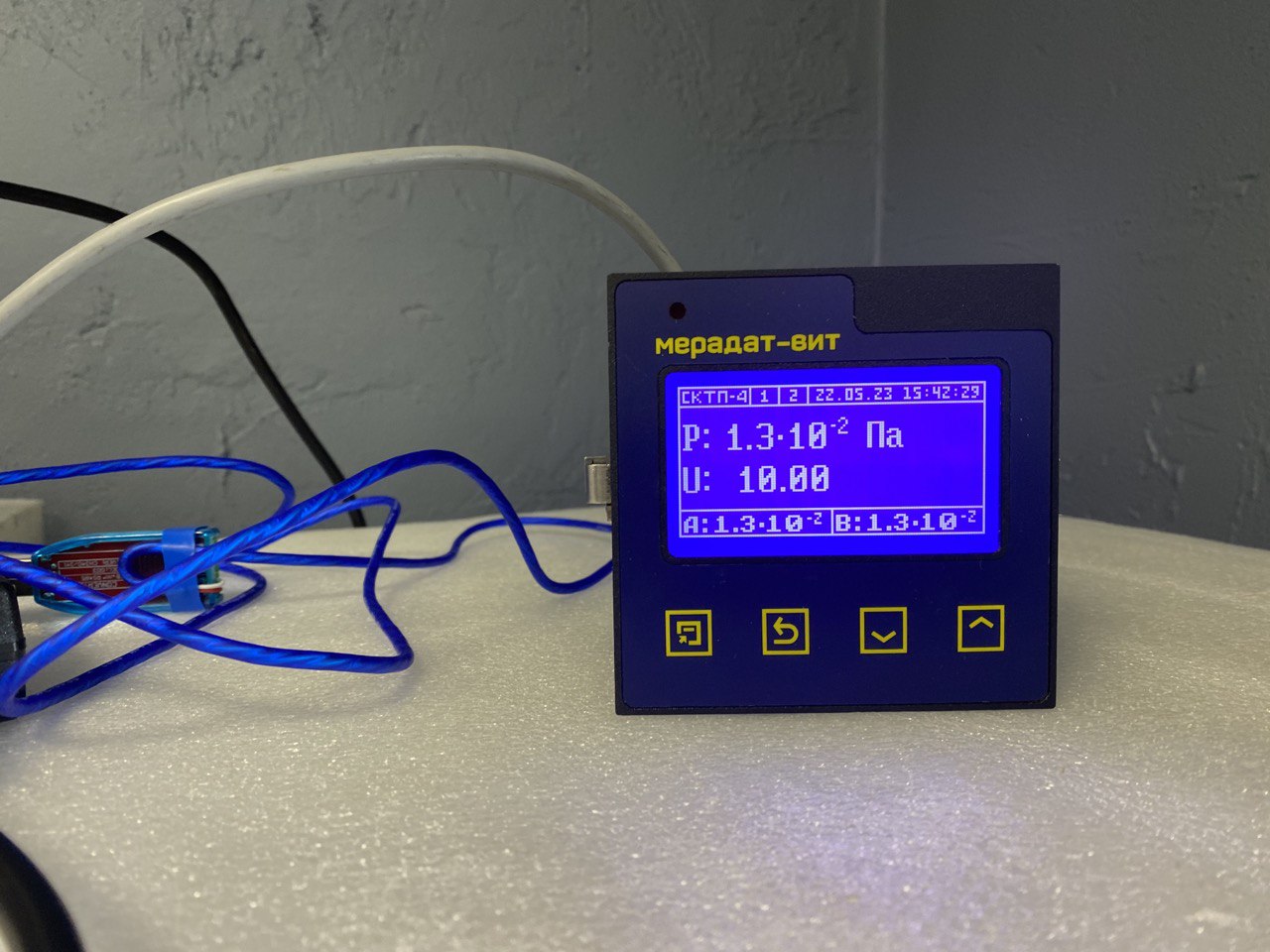

Вакуумметр тепловой ВИТ16 (до 0.013 Па, с поверкой)

Вакуумметр ВИТ16 предназначен для точного контроля и индикации давления в вакуумных установках научных центров и промышленных производств. Прибор внесён в Государственный реестр средств измерений под номером 41616-09 и может применяться в метрологически значимых измерениях, в том числе с подтверждением результатов в аккредитованной по ГОСТ ISO/IEC 17025‑2019 лаборатории «Ликтест».

Устройство работает совместно с преобразователями СК-ТП4, ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1). Конкретный диапазон измеряемого давления определяется типом подключённого первичного манометрического преобразователя.

Вакуумметр оснащён двумя релейными выходами, которые используются для сигнализации о достижении заданных порогов давления. Дополнительно прибор может комплектоваться токовым аналоговым выходом, интерфейсом RS-485 и встроенной архивной памятью для регистрации параметров, что удобно при проведении поверок и испытаний в лаборатории «Ликтест», аккредитованной по ГОСТ ISO/IEC 17025‑2019.

Преобразователи давления, кабели и переходники

Наименование и характеристики	Изображение	Описание
СК-ТП4 Рабочий диапазон: 1,0∙10-4 – 0,2 мм рт.ст. Диапазон измерений: 1,0∙10-3 – 0,2 мм рт.ст.;		Первичный тепловой датчик преобразует измеряемое давление в электрический сигнал. Предназначен для совместной работы с вакуумметрами Мерадат-ВИТ12Т4, Мерадат-ВИТ16Т4, Мерадат-ВИТ19ИТ2 в диапазоне давлений 1,0∙10-4 – 0,2 мм рт.ст. Для удобного и надёжного подключения датчика к вакуумметру рекомендуется применять соединительный кабель КС-ТП.

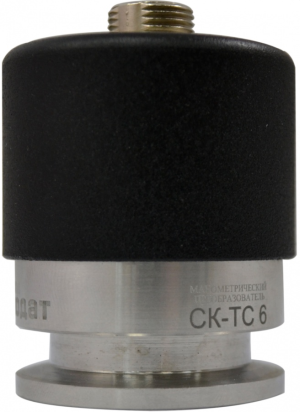

СК-ТС6 Рабочий диапазон: 1,0∙10-3 – 750 мм рт.ст.; Диапазон измерений: 1,0∙10-3 – 750 мм рт.ст.;		Первичный тепловой датчик преобразует значение давления в электрический сигнал. Предназначен для эксплуатации в составе вакуумметров Мерадат-ВИТ12Т6, Мерадат-ВИТ16Т6, Мерадат-ВИТ19ИТ2 в диапазоне 1,0∙10-3 – 750 мм рт.ст. Для комфортного подключения датчика к вакуумметру рекомендуется использование соединительного кабеля КС-ТС.
ПМТ-6-3 (ПМТ-6-3М-1) Рабочий диапазон: 1,0∙10-3 – 750 мм рт.ст.; Диапазон измерений: 1,0∙10-3 – 75 мм рт.ст.;		Первичный тепловой датчик преобразует давление в пропорциональный электрический сигнал.  Предназначен для работы совместно с вакуумметрами Мерадат-ВИТ12Т, Мерадат-ВИТ14Т, Мерадат-ВИТ16Т, Мерадат-ВИТ19ИТ и другими совместимыми приборами в диапазоне 1,0∙10-3 – 750 мм рт.ст.  Для корректного и удобного подключения датчика к вакуумметру рекомендуется использовать соединительный кабель КС-ПМТ6.
ПМТ-2 Рабочий диапазон: 1,0∙10-4 – 0,2 мм рт.ст. Диапазон измерений: 1,0∙10-3 – 0,2 мм рт.ст.;		Первичный тепловой датчик преобразует давление в электрический сигнал. Предназначен для использования с вакуумметрами Мерадат-ВИТ12Т, Мерадат-ВИТ14Т, Мерадат-ВИТ16Т, Мерадат-ВИТ19ИТ и другими аналогичными устройствами в диапазоне 1,0∙10-4 – 0,2 мм рт.ст. Для удобства подключения к вакуумметру рекомендуется применять соединительный кабель КС-ПМТ2.
Соединительные кабели КС-ТП 2 м или 5 м		Соединительные кабели КС-ТП используются для подключения первичных преобразователей ПМТ-2, ПМТ-4М и СК-ТП4 к вакуумметрам серии Мерадат-ВИТ.
Соединительные кабели КС-ПМТ6 2 м или 5 м		Соединительные кабели КС-ПМТ6 предназначены для подключения первичных преобразователей ПМТ-6-3 (ПМТ-6-3М-1) к вакуумметрам Мерадат-ВИТ.
Адаптер ПМТ-2/ПМИ-2 - KF25 Адаптер ПМТ-6 - KF25 Адаптер ПМИ-10 - KF25		Адаптер для «грибкового» соединения обеспечивает быстрое и надёжное присоединение преобразователей ПМТ-2, ПМИ-2, ПМТ-6-3М-1 (ПМТ-6-3) и ПМИ-10-2 к вакуумной системе. С одной стороны к адаптеру крепится преобразователь ПМТ-2, ПМИ-2, ПМТ-6-3М-1 (ПМТ-6-3) или ПМИ-10-2, с другой стороны расположен фланец KF-25, что позволяет легко интегрировать адаптер в вакуумный тракт.

Технические характеристики вакуумметра ВИТ16
