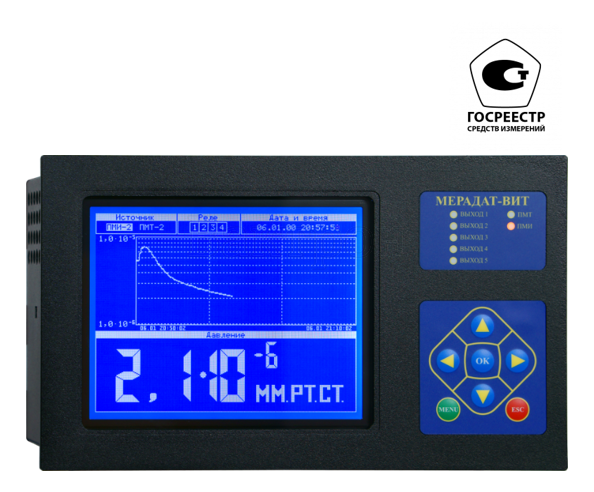

Вакуумметр ВИТ-19 обеспечивает измерение давления от сверхвысокого вакуума до атмосферы. Прибор снабжен поверкой и высокой стабильностью показаний. Применяется в научных и производственных установках.
Описание
Устройство предназначено для точного контроля и отображения давления в вакуумных установках, применяемых в лабораторной практике и на промышленных объектах. Прибор внесён в Государственный реестр средств измерений под номером 41616-09 и может использоваться в измерениях, результаты которых подтверждаются аккредитованной по ГОСТ ISO/IEC 17025‑2019 испытательной лабораторией «Ликтест».

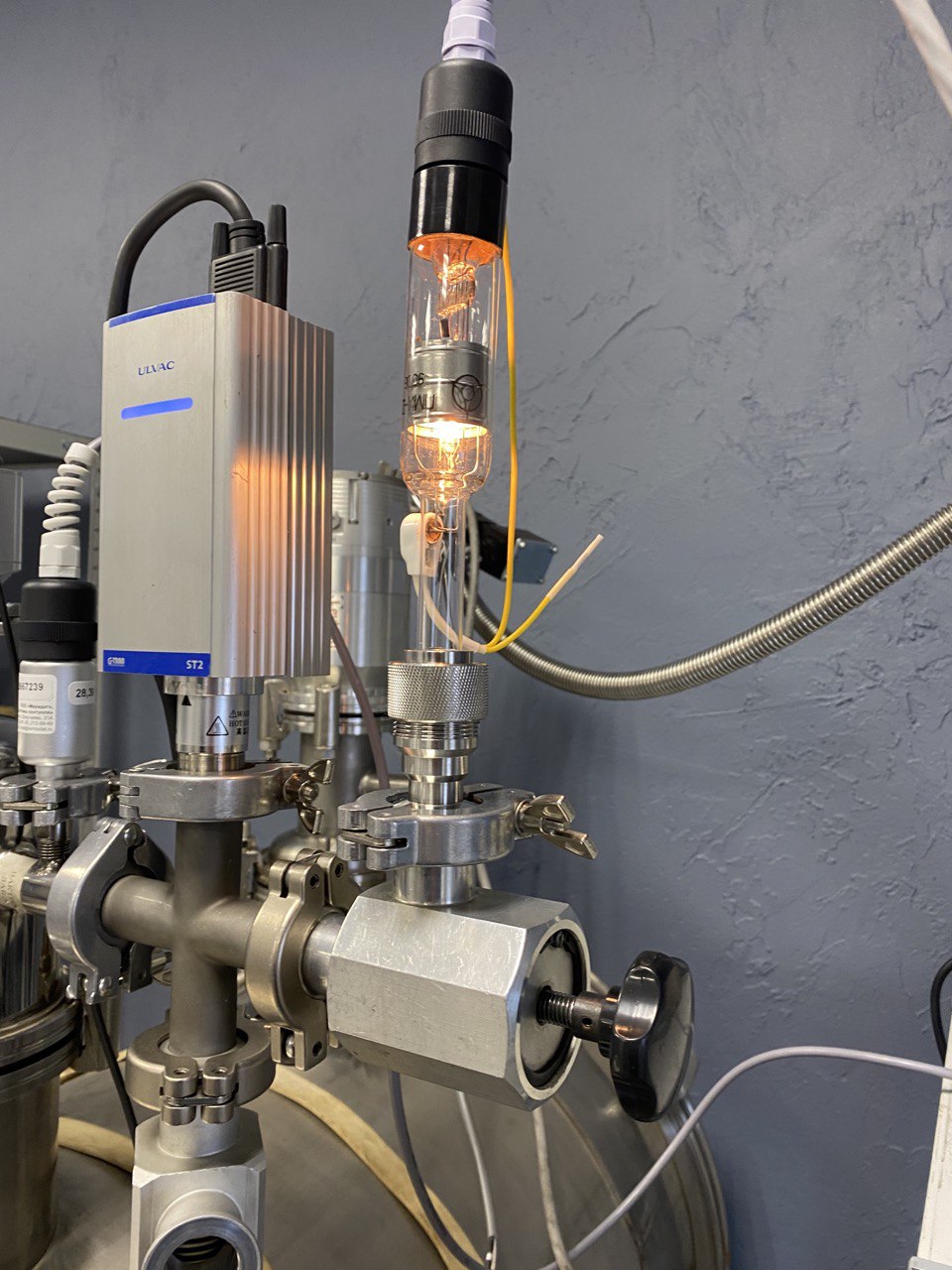

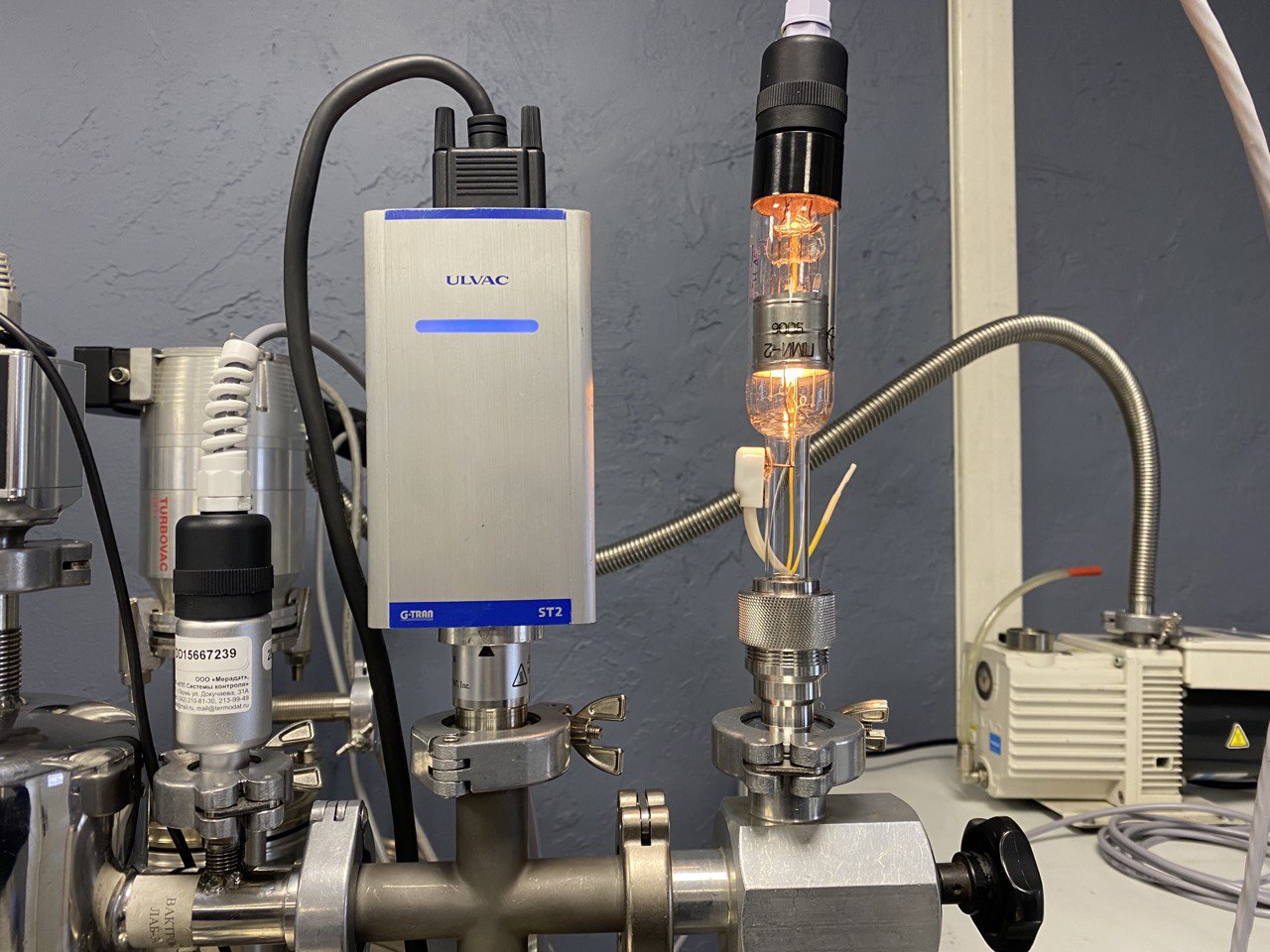

Прибор совместим с широким набором тепловых и ионизационных преобразователей давления: СК-ТП4, ПМТ-2, ПМТ-4М, ПМТ-6-3 (ПМТ-6-3М-1), а также с ионизационными датчиками ПМИ-2 и ПМИ-10-2. Конкретный диапазон измеряемого давления определяется типом подключённых первичных манометрических преобразователей.
Для оптимальной работы прибора рекомендуется использовать проверенные комбинации датчиков: ПМТ-2, ПМТ-4М или СК-ТП4 совместно с ПМИ-2, либо ПМТ-6-3 (ПМТ-6-3М-1) в паре с ПМИ-10-2. Такие конфигурации обеспечивают непрерывное перекрытие диапазона давлений и высокую точность измерений, что особенно важно при метрологическом сопровождении испытаний в лаборатории «Ликтест», аккредитованной по ГОСТ ISO/IEC 17025‑2019.
Ионизационный преобразователь может активироваться оператором вручную или включаться автоматически при достижении безопасного для его работы уровня давления, что предотвращает перегрузку датчика и продлевает его ресурс.
Прибор оснащён пятью релейными выходами для формирования сигнализации о достижении заданных уровней давления, токовым аналоговым выходом, интерфейсом RS-485 и встроенной архивной памятью для регистрации параметров.
Наличие пяти релейных выходов, регулируемого токового аналогового выхода, интерфейса RS-485 (Modbus) и архивной памяти делает прибор удобным для интеграции в автоматизированные системы управления и мониторинга, в том числе в измерительные стенды, используемые лабораторией «Ликтест» при проведении испытаний в соответствии с требованиями ГОСТ ISO/IEC 17025‑2019.
Преобразователи давления, кабели и переходники
| Наименование и характеристики | Изображение | Описание |
|---|---|---|
|
СК-ТП4 Рабочий диапазон: 1,0∙10-4 – 0,2 мм рт.ст. Диапазон измерений: 1,0∙10-3 – 0,2 мм рт.ст.; |
|
Первичный тепловой датчик, преобразующий текущее значение давления в электрический сигнал. Предназначен для совместной работы с вакуумметрами Мерадат-ВИТ12Т4, Мерадат-ВИТ16Т4, Мерадат-ВИТ19ИТ2 в диапазоне давлений 1,0∙10-4 – 0,2 мм рт.ст. Для удобного и надёжного подключения датчика к вакуумметру рекомендуется применять соединительный кабель КС-ТП. |
|
СК-ТС6 Рабочий диапазон: 1,0∙10-3 – 750 мм рт.ст.; Диапазон измерений: 1,0∙10-3 – 750 мм рт.ст.; |
|
Первичный тепловой преобразователь, формирующий электрический сигнал, пропорциональный давлению.
Предназначен для эксплуатации в комплекте с вакуумметрами Мерадат-ВИТ12Т6, Мерадат-ВИТ16Т6, Мерадат-ВИТ19ИТ2 в диапазоне давлений 1,0∙10-3 – 750 мм рт.ст. Для корректного подключения датчика к вакуумметру рекомендуется использовать соединительный кабель КС-ТС. |
|
ПМИ-2 Рабочий диапазон: 1,0∙10-7 – 1,0∙10-3 мм рт.ст.; Диапазон измерений: 1,0∙10-7 – 1,0∙10-3 мм рт.ст. |
|
Первичный ионизационный датчик, выполняющий преобразование давления в электрический сигнал. Предназначен для работы в составе вакуумметров Мерадат-ВИТ19ИТ или других совместимых приборов в диапазоне 1,0∙10-7 – 1,0∙10-3 мм рт.ст. Включение преобразователя ПМИ-2 при давлении свыше 1,0∙10-3 мм рт.ст. значительно уменьшает срок службы датчика. Для удобного подключения датчика к вакуумметру рекомендуется применять соединительный кабель КС-ПМИ2. |
|
ПМИ-10-2 Рабочий диапазон: 1,0∙10-5 – 1,0 мм рт.ст.; Диапазон измерений: 1,0∙10-5 – 1,0 мм рт.ст. |
|
Первичный ионизационный преобразователь, формирующий электрический сигнал, соответствующий уровню давления. Может использоваться с вакуумметрами серии ВИТ19 в диапазоне давлений 1,0∙10-4 – 0,2 мм рт.ст. Для надёжного соединения датчика с вакуумметром рекомендуется использование соединительного кабеля КС-ТП. |
|
ПМТ-6-3 (ПМТ-6-3М-1) Рабочий диапазон: 1,0∙10-3 – 750 мм рт.ст.; Диапазон измерений: 1,0∙10-3 – 75 мм рт.ст.; |
|
Первичный тепловой датчик, преобразующий давление в электрический сигнал. Предназначен для применения совместно с вакуумметрами Мерадат-ВИТ12Т, Мерадат-ВИТ14Т, Мерадат-ВИТ16Т, Мерадат-ВИТ19ИТ и другими аналогичными приборами в диапазоне 1,0∙10-3 – 750 мм рт.ст. Для корректного подключения к вакуумметру рекомендуется использовать соединительный кабель КС-ПМТ6. |
|
ПМТ-2 Рабочий диапазон: 1,0∙10-4 – 0,2 мм рт.ст. Диапазон измерений: 1,0∙10-3 – 0,2 мм рт.ст.; |
|
Первичный тепловой преобразователь давления в электрический сигнал. Эксплуатируется совместно с вакуумметрами Мерадат-ВИТ12Т, Мерадат-ВИТ14Т, Мерадат-ВИТ16Т, Мерадат-ВИТ19ИТ и другими совместимыми устройствами в диапазоне 1,0∙10-4 – 0,2 мм рт.ст. Для удобства монтажа и подключения рекомендуется использование соединительного кабеля КС-ПМТ2. |
|
Соединительные кабели КС-ТП Длина: 2 м или 5 м |
|
Соединительные кабели КС-ТП применяются для подключения первичных преобразователей ПМТ-2, ПМТ-4М и СК-ТП4 к вакуумметрам серии Мерадат-ВИТ. |
|
Соединительные кабели КС-ПМТ6 Длина: 2 м или 5 м |
|
Соединительные кабели КС-ПМТ6 предназначены для подключения первичных преобразователей ПМТ-6-3 (ПМТ-6-3М-1) к вакуумметрам Мерадат-ВИТ. |
|
Соединительные кабели КС-ПМИ2 Длина: 2 м или 5 м |
|
Соединительные кабели КС-ПМИ2 используются для подключения первичных ионизационных преобразователей ПМИ-2 к вакуумметрам Мерадат-ВИТ. |
|
Соединительные кабели КС-ПМИ10 Длина: 2 м или 5 м |
|
Соединительные кабели КС-ПМИ10 предназначены для подключения первичных преобразователей ПМИ-10-2 к вакуумметрам Мерадат-ВИТ. |
|
Адаптер ПМТ-2/ПМИ-2 - KF25 Адаптер ПМТ-6 - KF25 Адаптер ПМИ-10 - KF25 |
