Пирани-датчик AGP контролирует давление от одного паскаля до атмосферного диапазона. Монитор обеспечивает отображение параметров в режиме реального времени. Прибор используется в криогенной отрасли.
Описание
Вакуумметр Пирани AGP с монитором (1×10⁵ – 1 Па)

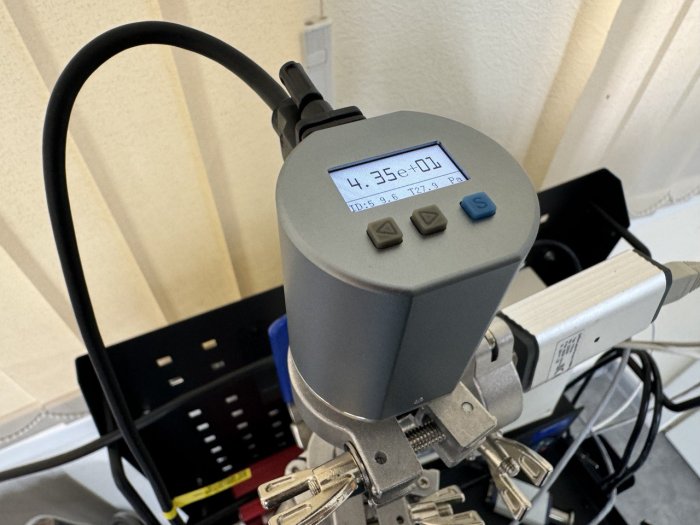

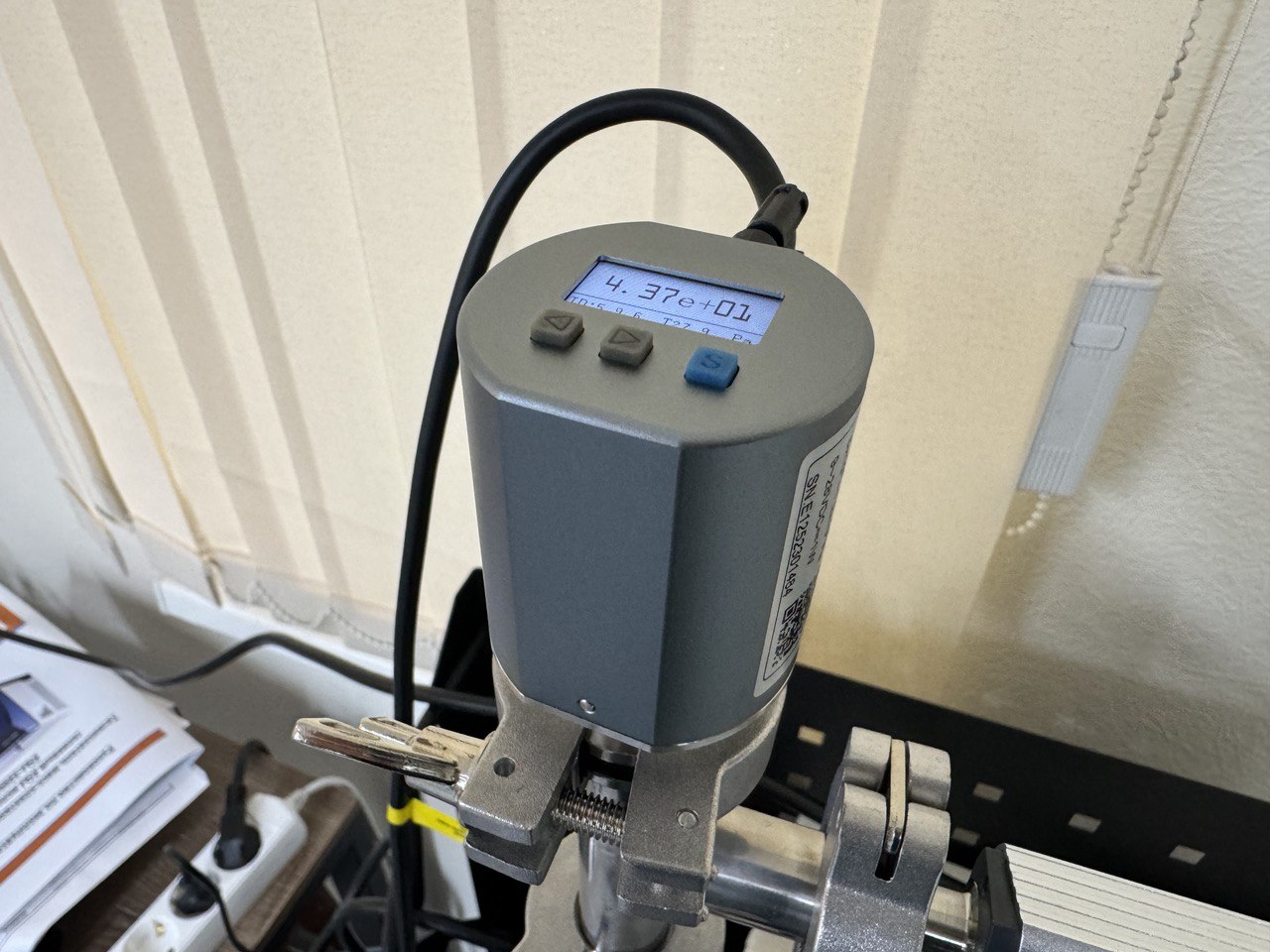

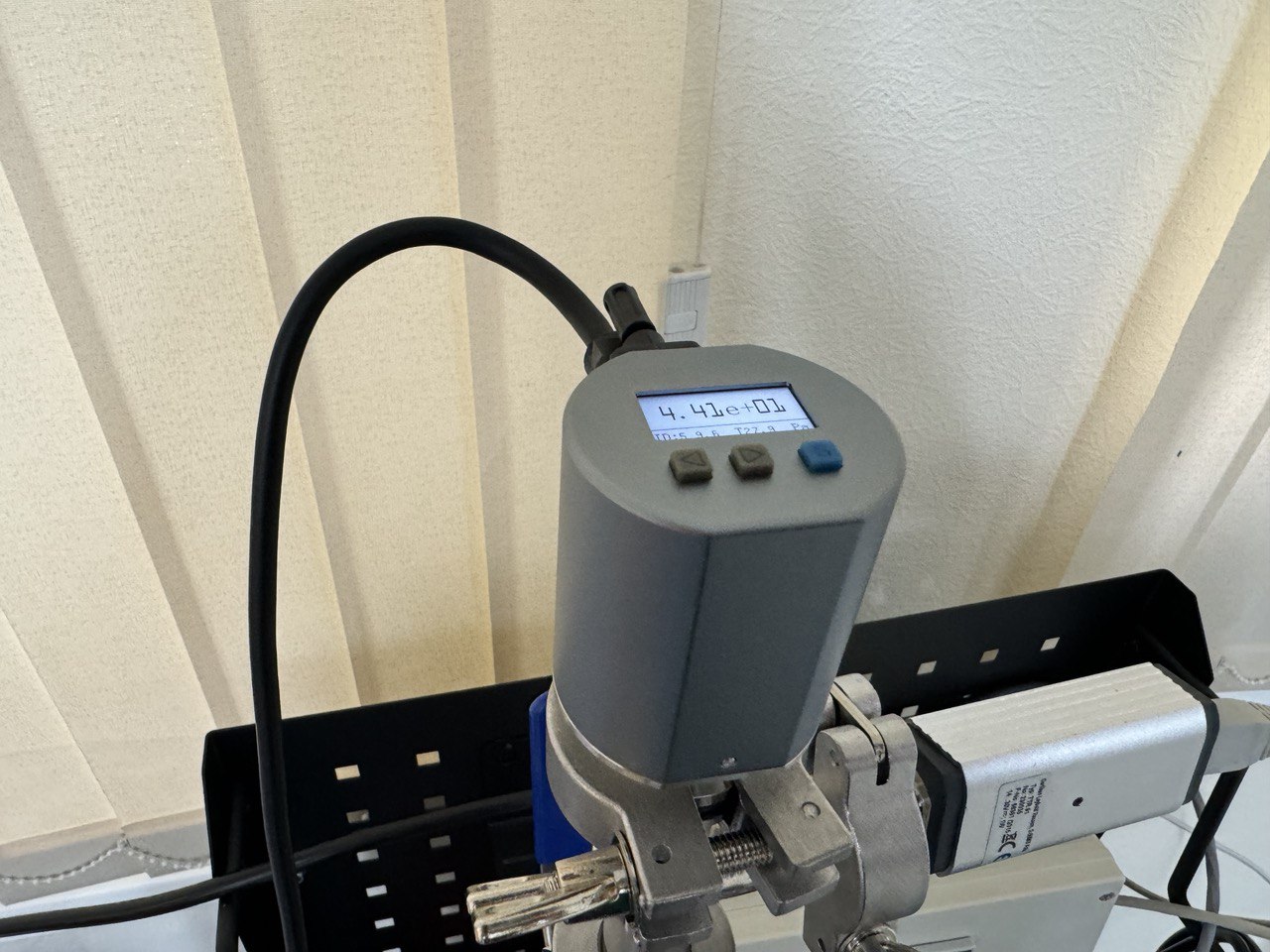

Вакуумметр AGP представляет собой компактный измерительный модуль с интегрированным блоком индикации на базе цветного TFT-LCD дисплея. Прибор оснащён удобной клавиатурой управления, реализует аналоговый выход (0,61–10 В), а также цифровой интерфейс RS485 с поддержкой протокола MODBUS RTU для встраивания в системы промышленной автоматизации и АСУ ТП. Питание осуществляется от источника постоянного тока 9–24 В; сетевой адаптер входит в стандартный комплект поставки.
Для подтверждения метрологических характеристик и калибровки вакуумметров AGP может использоваться аккредитованная по ГОСТ ISO/IEC 17025-2019 испытательная лаборатория «Ликтест», что обеспечивает прослеживаемость измерений и соответствие требованиям действующих стандартов.
Области применения
Вакуумметр AGP применяется в широком спектре вакуумных установок и технологических процессов: вакуумная сушка, откачка, термическая обработка, вакуумная упаковка, процессы в металлургии, производство полупроводниковых изделий, вакуумное нанесение покрытий, криогенные системы, а также лабораторные и опытно-промышленные стенды, где необходим надёжный контроль низкого и среднего вакуума.
При необходимости поверки и подтверждения точности измерений вакуумметр AGP может быть протестирован и откалиброван в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» с выдачей протокола испытаний.
Конструкция и монтаж
Корпус прибора выполнен из анодированного алюминиевого сплава, вакуумное присоединение изготовлено из нержавеющей стали марки 304 с электрополированной внутренней поверхностью. Подключение осуществляется через стандартный вакуумный фланец KF16, что обеспечивает высокую герметичность, удобство демонтажа и быструю установку в магистраль. Вакуумметр допускается монтировать в любом положении, кроме вертикального ориентации «вверх дном», чтобы предотвратить попадание пыли и загрязнений на чувствительный элемент сенсора.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерений | 5×10⁻⁵ – 1×10³ мбар (воздух, азот) |
| Погрешность измерений | ±10% (0.0005–0.001 мбар), ±5% (0.001–100 мбар), ±25% (100–1000 мбар) |
| Повторяемость | ±2% в диапазоне 0.001 – 100 мбар |
| Аналоговый выход | 0.61 – 10 В DC (логарифмическая шкала, 1.286 В/декада) |
| Цифровой выход | RS485, протокол MODBUS RTU |
| Питание | 9–24 В DC (адаптер питания в комплекте) |
| Потребляемая мощность | ≤ 1 Вт |
| Материал корпуса | Алюминий |
| Вакуумный фланец | KF16, сталь 304, электрополировка |
| Индикация | TFT-LCD дисплей, отображение давления и выходного сигнала |
| Управление | Три кнопки: вверх/влево, вниз/вправо, подтверждение |
Интерфейс пользователя
Панель управления реализована в виде наглядного меню, отображаемого на встроенном TFT-LCD экране. Поддерживается калибровка по двум опорным точкам: 0.1 Па и 100 кПа. На дисплее одновременно выводятся текущие значения давления и уровень аналогового сигнала. Навигация по меню и ввод настроек осуществляются тремя тактовыми кнопками.
Для периодической поверки и настройки шкалы измерений возможно использование эталонных средств измерений в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что позволяет обеспечить стабильность и достоверность показаний вакуумметра AGP.
Функция аналогового вывода
Аналоговый выходной сигнал имеет логарифмическую зависимость от измеряемого давления, что обеспечивает широкий динамический диапазон:
P (мбар) = 10^((V - 6.143)/1.286)
V = log₁₀(P) × 1.286 + 6.143
Такая передаточная функция упрощает интеграцию вакуумметра AGP в существующие системы регистрации и управления, а также позволяет легко пересчитывать напряжение в давление в программном обеспечении контроллеров и SCADA-систем.
Условия эксплуатации
Рекомендуется использовать прибор в сухих и чистых вакуумных линиях без конденсируемых паров. Не допускается работа в среде агрессивных, коррозионно-активных, пылящих или взрывоопасных газов. Максимально допустимое рабочее давление не должно превышаться во избежание повреждения сенсора. Монтаж, подключение и регламентное обслуживание должны выполняться квалифицированным персоналом, знакомым с вакуумной техникой.
Для контроля соответствия требованиям нормативных документов и оценки стабильности характеристик возможно проведение периодических испытаний вакуумметра AGP в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».
Гарантия
Производитель предоставляет гарантийные обязательства на вакуумметр сроком 12 месяцев, а на комплектные соединительные кабели и блок питания — 6 месяцев при условии соблюдения правил эксплуатации, изложенных в технической документации и паспорте изделия.
Алгоритм работы и меню
На основном экране отображаются текущие измеренные значения давления и уровень выходного сигнала. Структура меню включает три основных раздела: калибровка, прочие настройки, возврат к рабочему экрану.
- Калибровка по двум опорным точкам: 0.1 Па и 100 кПа
- Просмотр диагностических значений сигнала в режиме DEBUG
Условия эксплуатации
Прибор следует эксплуатировать только в сухих и чистых вакуумных системах. Не допускать попадания пыли, аэрозолей, агрессивных и взрывоопасных газов в область сенсора. Допустима установка в любом положении, кроме ориентации вертикально «сенсором вверх дном».
Запрещенные действия
- Использование устройства вне указанной области применения
- Работа в загрязнённой, влажной или химически агрессивной среде
- Самовольное изменение конструкции, схемы или программного обеспечения
- Превышение максимально допустимого давления и температурных ограничений
Меры безопасности
Запрещается применять вакуумметр AGP в качестве элемента систем аварийной защиты, блокировок и остановки технологического оборудования, где отказ устройства может привести к травмам людей или значительному ущербу. Перед вводом в эксплуатацию необходимо внимательно ознакомиться с эксплуатационной документацией и инструкцией по безопасности.
Для подтверждения безопасности и стабильности характеристик во времени рекомендуется периодически проводить поверку и испытания в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» с оформлением соответствующих протоколов.
