ADP910 — Цифровой дифференциальный датчик давления с интерфейсом I²C

ADP910 — высокоточный цифровой датчик дифференциального давления, предназначенный для быстрого, стабильного и повторяемого измерения перепадов давления в системах вентиляции, фильтрации, медицинском оборудовании и промышленных автоматизированных установках. В основе работы лежит измерение термического эффекта распределения потока в чувствительном канале, а обработка сигналов выполняется встроенным микропроцессором с высокой вычислительной производительностью.

Для подтверждения точностных характеристик датчика ADP910 и его стабильности во времени возможно проведение поверки и испытаний в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что особенно важно для применения в ответственных медицинских и промышленных системах.

Ключевые технические характеристики

• Диапазон измеряемого дифференциального давления: от –500 до +500 Па
• Напряжение питания: 3.2–5.5 В DC
• Потребляемый ток: не более 12 мА
• Основная погрешность: ±3% от текущего показания
• Повторяемость измерений: ±0.5% от текущего показания
• Смещение нуля: 0.3 Па
• Время отклика: < 2 мс
• Годовой дрейф нулевого значения: < 0.05 Па
• Интерфейс обмена данными: I²C (выводы SDA, SCL, VDD, GND)
• Компенсируемый рабочий температурный диапазон: от 0 до +50 °C
• Диапазон измерения температуры: от –40 до +85 °C
• Совместимые среды: воздух, азот, кислород и другие неконденсирующиеся газы

Преимущества конструкции

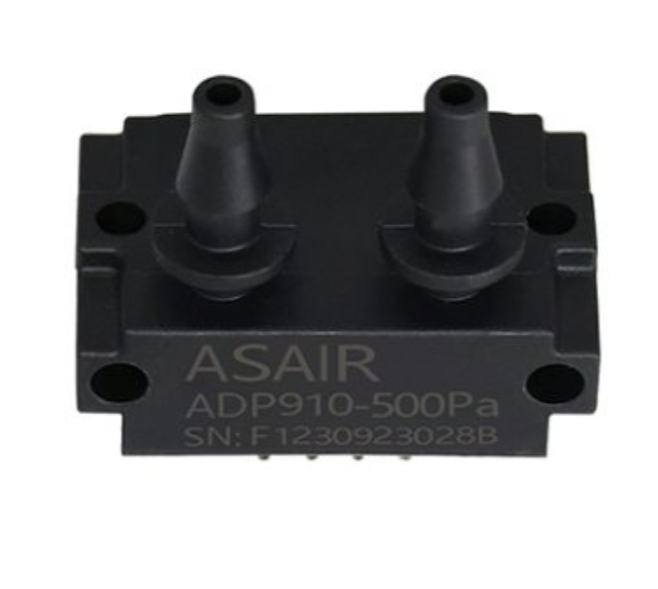

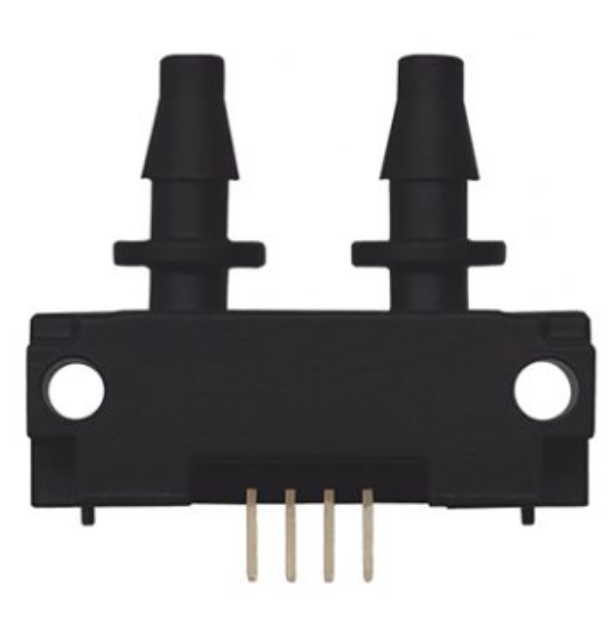

ADP910 оснащён двумя пневматическими патрубками типа «barbed», что облегчает подключение к магистралям и встроенным воздушным трактам. Конструкция оптимизирована для встраивания как в отдельные приборы, так и в составные модули систем автоматизации.

Благодаря цифровому интерфейсу I²C датчик без труда интегрируется в микроконтроллерные и встраиваемые платформы. Высокое отношение сигнал/шум (SNR), устойчивость к вибрациям и температурным колебаниям, а также минимальный дрейф характеристик обеспечивают надёжную работу в течение длительного времени.

Для проектов, где требуется документально подтверждённая точность и метрологическая прослеживаемость, испытания ADP910 могут быть выполнены в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» с оформлением протоколов и заключений, пригодных для сертификационных и надзорных процедур.

Сферы применения

ADP910 используется в задачах, где требуется высокочувствительное измерение малого дифференциального давления и стабильность показаний:

• HVAC-системы (вентиляция, VAV-клапаны, рекуперационные установки)
• Газовые котлы, топливные элементы, пеллетные и другие твердотопливные печи
• Медицинские аппараты ИВЛ, дыхательные контуры, кислородные маски и дыхательная автоматика
• Системы контроля состояния фильтров и мониторинга избыточного давления
• Противодымная и противопожарная автоматика с контролем остаточного давления в шахтах и помещениях
• Системы «умного дома», климат-контроль в автомобилях, агропромышленные комплексы
• Лабораторные стенды, научные эксперименты и опытные установки

При разработке измерительных стендов и испытательных комплексов ADP910 может быть включён в перечень контролируемых средств измерений, а его характеристики подтверждены в лаборатории «Ликтест», аккредитованной по ГОСТ ISO/IEC 17025-2019, что повышает доверие к полученным данным.

Интерфейс и подключение

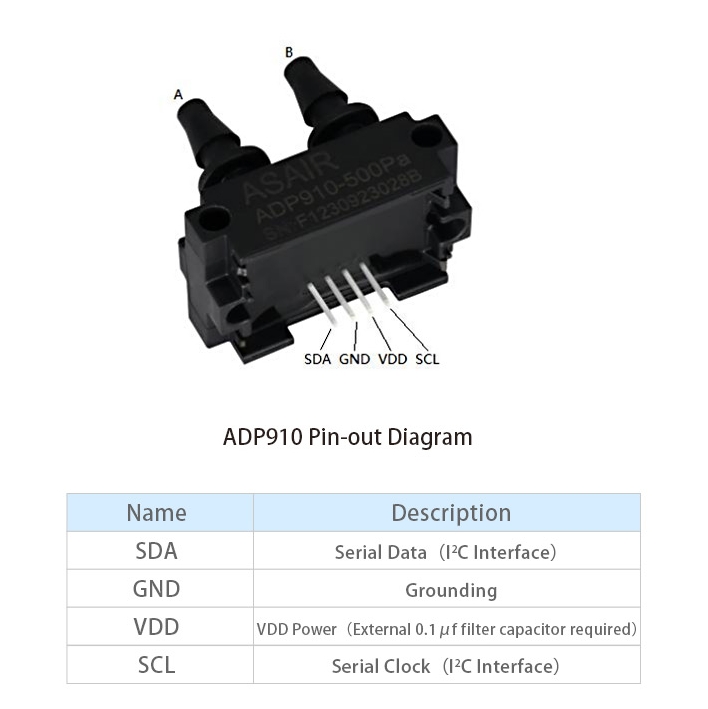

Датчик оснащён 4-контактным цифровым интерфейсом I²C:

• SDA — линия двунаправленной передачи данных
• SCL — линия тактовых импульсов
• VDD — вход питания 3.2–5.5 В (рекомендуется внешний фильтрующий конденсатор 0.1 мкФ)
• GND — общий провод (земля)

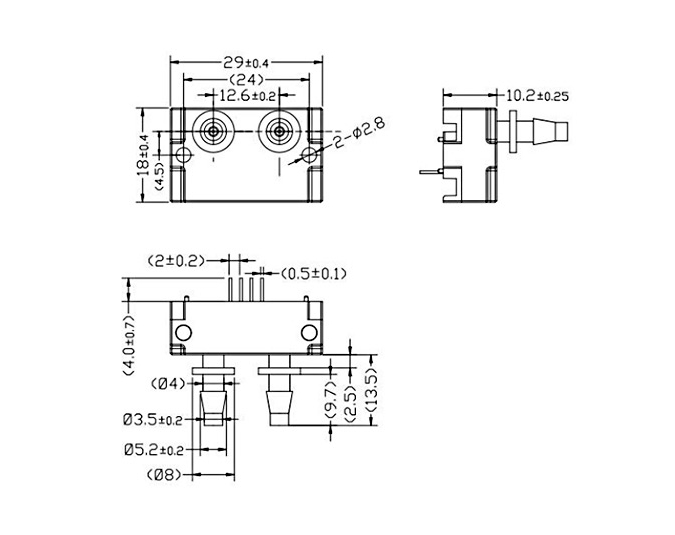

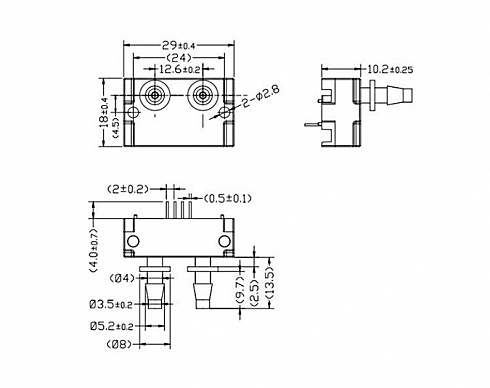

Компактные размеры корпуса (29 × 18.4 × 10.2 мм) и небольшой вес делают ADP910 удобным для применения в портативных приборах, медицинской технике, а также в компактных модулях промышленной автоматики.

ADP910 — надёжный цифровой дифференциальный датчик давления с высокой точностью, практически отсутствующим дрейфом нуля, быстрым временем отклика и удобным интерфейсом I²C для интеграции. Он одинаково хорошо подходит для медицинского и бытового оборудования, промышленной автоматизации, интеллектуальных систем управления и лабораторных комплексов.

При необходимости валидации измерительных каналов, калибровки и получения официальных протоколов испытаний ADP910 может быть проверен в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» с предоставлением полного пакета документов для регуляторов и служб качества.

Свяжитесь с нами для получения технической документации, консультации по интеграции и заказа ADP910, а также для организации испытаний в лаборатории «Ликтест».
