Широкодиапазонный датчик AGP обеспечивает измерение от атмосферы до глубокого вакуума. Монитор помогает отслеживать параметры с погрешностью ±30 %. Прибор применяют в технологических установках.
Описание

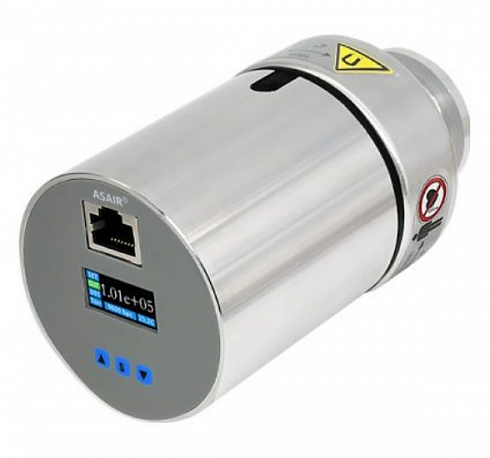

Широкодиапазонный вакуумметр AGP4000 с монитором (Pirani + Cold Cathode)
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | AGP4000 |
| Метод измерения | Комбинированный (датчик Пирани + холодный катод) |
| Диапазон измерений (по воздуху и азоту) | 1×10−6 Па ~ 1×105 Па |
| Точность (по азоту) | ±30% от текущего показания |
| Повторяемость (по азоту) | ±5% от измеренного значения |
| Аналоговый выход | 0–10 В, линейная характеристика |
| Цифровой интерфейс | RS485, протокол Modbus RTU |
| Интерфейс подключения | RJ45 (общее питание и линия обмена данными) |
| Питание | 15–30 В постоянного тока |
| Потребляемая мощность | Не более 6 Вт |
| Интерфейс подключения к вакууму | Фланец KF25 |
| Материалы, контактирующие с процессом | Нержавеющая сталь 304 и 431 с электрополированной поверхностью |
| Диапазон рабочих температур | от +5°C до +55°C |
| Отображаемые единицы давления | Па, Торр, мбар (переключаемые единицы) |
| Дисплей | Цветной TFT-LCD экран |
| Габариты | Ø62 мм × 114 мм |
| Вес | Около 450 г |
Назначение и области применения
Широкодиапазонный вакуумметр AGP4000 предназначен для точного непрерывного контроля давления в вакуумных системах, где требуется надёжный мониторинг в большом диапазоне давлений. Прибор удобно интегрируется в автоматизированные линии и стенды, а результаты измерений могут использоваться для калибровки и верификации в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест.
AGP4000 широко применяется в следующих сферах:
- Производство, контроль и испытания полупроводниковых приборов
- Аналитическое, измерительное и научно-исследовательское оборудование
- Медицинские вакуумные установки и централизованные вакуумные системы
- Технологические процессы в пищевой промышленности
- Аэрокосмические и оборонные технологии
- Нефтехимическая, газовая и энергетическая отрасли
- Оборудование для вакуумной упаковки и консервирования продукции
- Научно-исследовательские и испытательные лаборатории, включая Ликтест
- Системы дегазации, вакуумной сушки и термообработки
Особенности конструкции

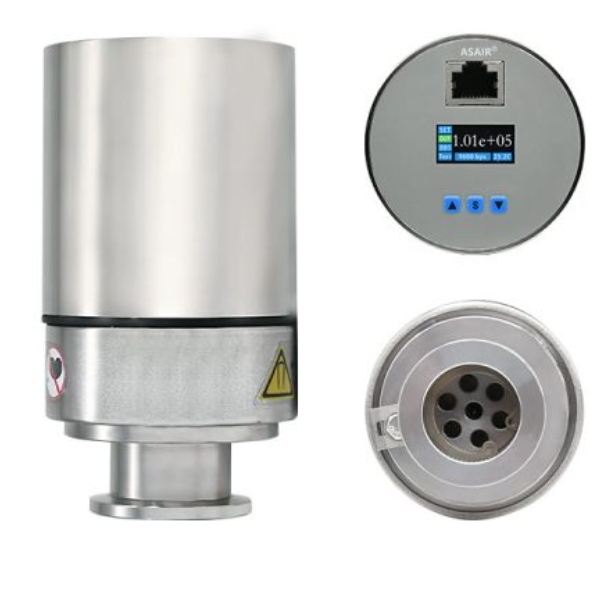

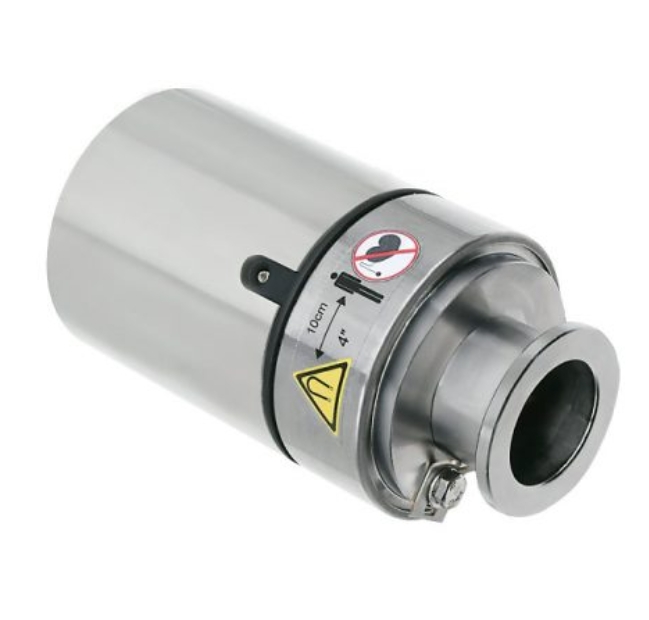

Корпус вакуумметра изготовлен из высококачественной нержавеющей стали с электрополированной поверхностью, что снижает уровень загрязнений и облегчает поддержание чистоты в вакуумной системе. Подключение к вакуумной магистрали осуществляется через стандартный фланец KF25, что упрощает монтаж в существующее оборудование.
Прибор оснащён удобной панелью управления с тремя кнопками (вверх/влево, вниз/вправо, подтверждение/отмена) и информативным цветным дисплеем, на котором отображаются текущее давление, единицы измерения и режим работы. Такая конструкция позволяет оперативно настраивать параметры и контролировать состояние системы без дополнительного оборудования.
Для проведения метрологических испытаний, поверки и калибровки показаний AGP4000 может использоваться в комплексе с эталонным оборудованием аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, что обеспечивает прослеживаемость измерений и соответствие требованиям действующих стандартов.
Интерфейс подключения RJ45
Вакуумметр AGP4000 оснащён универсальным интерфейсом RJ45, через который осуществляется как подача питания, так и передача измерительной информации и служебных данных. Ниже приведено назначение контактов разъёма:
| Пин | Назначение |
|---|---|
| 1 | +15~30 В VCC |
| 2 | –15~30 В VSS (общий провод питания) |
| 3 | Аналоговый выход + |
| 4 | Не подключен (NC) |
| 5 | Аналоговый выход – |
| 6 | Не подключен (NC) |
| 7 | RS485-B (линия B) |
| 8 | RS485-A (линия A) |
Использование интерфейса RS485 с протоколом Modbus RTU упрощает интеграцию вакуумметра AGP4000 в системы промышленной автоматизации, SCADA и лабораторные комплексы. Это позволяет передавать данные для последующего анализа, протоколирования и валидации в лаборатории Ликтест, аккредитованной по ГОСТ ISO/IEC 17025-2019.
Важные предупреждения и рекомендации по эксплуатации
Для обеспечения безопасной, стабильной и долговечной работы вакуумметра AGP4000 необходимо соблюдать следующие требования:
- Не выходить за пределы допустимого диапазона питающего напряжения (15–30 В постоянного тока)
- Не превышать максимально допустимое давление, указанное в технической документации
- Предохранять устройство от попадания влаги, агрессивных сред и пыли внутрь корпуса
- Не производить самостоятельную разборку, модификацию и ремонт прибора

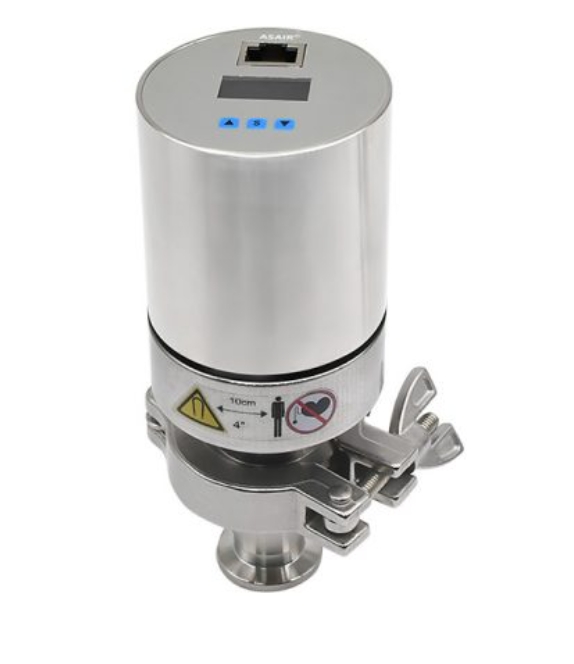

- Соблюдать минимальное расстояние не менее 10 см от прибора для людей с кардиостимуляторами из-за наличия магнитных элементов в конструкции
AGP4000 представляет собой современное решение для измерения давления в широком диапазоне вакуума, объединяющее высокую надёжность, стабильность показаний и удобство интеграции с промышленными и лабораторными системами управления. Для подтверждения точности и соответствия требованиям стандартов результаты измерений могут быть проверены и задокументированы в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, что особенно важно для критичных технологических процессов и научных исследований.
