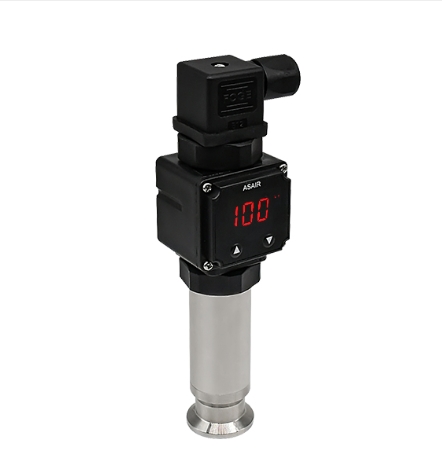

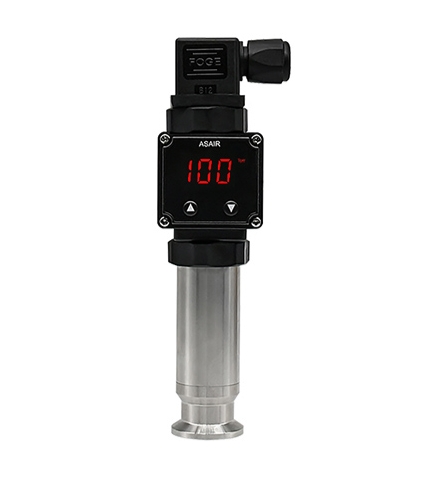

AGP11 (0–100 Торр) — Пьезорезистивный вакуумметр для высокоточного контроля низкого вакуума

AGP11 с диапазоном измерений 0–100 Торр — это прецизионный вакуумметр с аналоговым выходом, предназначенный для контроля абсолютного давления в областях низкого и технического вакуума. Основой прибора служит диффузионный кремниевый пьезорезистивный датчик, отличающийся высокой долговременной стабильностью, термостойкостью и независимостью показаний от типа и состава измеряемого газа.

Для подтверждения точности и прослеживаемости результатов измерений вакуумметр AGP11 может проходить калибровку и испытания в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что обеспечивает соответствие прибора современным требованиям к поверке и верификации средств измерений давления.

Принцип действия

Измеряемое давление воздействует на тонкую эластичную кремниевую мембрану, вызывая её незначительную упругую деформацию. В структуру мембраны встроены тензорезисторы, сопротивление которых меняется пропорционально величине деформации. Эти изменения фиксируются встроенной электронной схемой, которая преобразует их в стандартизированный аналоговый выходной сигнал. Для защиты от коррозионно-активных и загрязняющих сред чувствительный элемент залит специальным маслом, что обеспечивает надёжную, стабильную и долговременную работу датчика в жёстких эксплуатационных условиях.

Основные технические характеристики

• Диапазон измерений: 0–100 Торр
• Основная погрешность: ±0,5% от полной шкалы (FS)
• Выходной сигнал: 0–10 В или 4–20 мА (по выбору при заказе)
• Время отклика: не более 50 мс
• Питание: 9–24 В DC
• Максимально допустимое (перегрузочное) давление: 300 кПа
• Диапазон рабочих температур: от +5 до +45 °C
• Материал корпуса: нержавеющая сталь 304 и 316L
• Присоединение к вакуумной магистрали: фланец KF16
• Электрический разъём: промышленный Hersman
• Масса: 180 г

Области применения

Вакуумметр AGP11 (0–100 Торр) оптимален для систем, где необходим точный и воспроизводимый контроль низкого вакуума в широком диапазоне технологических операций:

• вакуумная упаковка продукции и процессы термоформования;
• вакуумная сушка, дегазация, термообработка и кондиционирование материалов;
• контроль герметичности и утечек в замкнутых системах и аппаратах;
• исследовательские и испытательные вакуумные камеры различного назначения;
• полупроводниковое производство, научно-исследовательские лаборатории, фармацевтические линии;
• автоматизированные вакуумные станции, насосные агрегаты и АСУ ТП вакуумных установок.

Для задач, где критична подтверждённая точность и единая метрологическая база (научные эксперименты, фармацевтика, серийный контроль качества), AGP11 может быть включён в измерительные цепочки, поверенные и откалиброванные в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».

Особенности конструкции

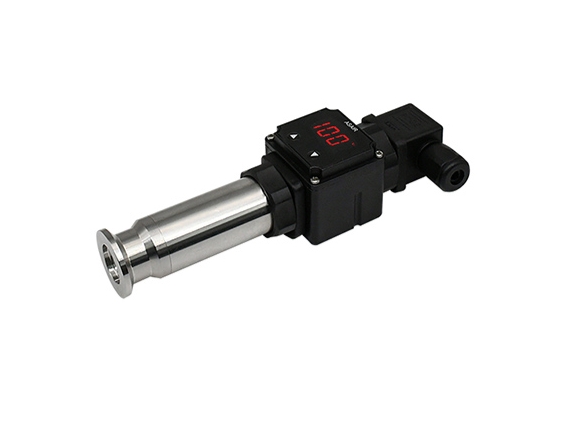

Прочный компактный корпус из нержавеющей стали с присоединительным фланцем KF16 обеспечивает быструю и удобную интеграцию вакуумметра в стандартные вакуумные линии и коллекторы. Промышленный разъём Hersman гарантирует надёжный электрический контакт, виброустойчивость и устойчивость к внешним механическим и климатическим воздействиям.

Поддержка двух распространённых типов аналогового выхода — 0–10 В и 4–20 мА — позволяет без доработок подключать AGP11 к существующим системам автоматизации, регистрирующим устройствам, ПЛК и контроллерам в составе АСУ ТП.

Поверка и метрологическая прослеживаемость

Вакуумметр AGP11 может проходить калибровку и поверку в ФГУП «ВНИИМ им. Д.И. Менделеева», а также в других аккредитованных метрологических центрах. Это делает возможным его применение в официально аттестованных лабораториях, на предприятиях с обязательной метрологической аттестацией средств измерений и в системах промышленного учёта.

Поверочные работы выполняются в соответствии с требованиями ГОСТ Р 8.568 и других действующих нормативных документов, регламентирующих методики поверки и калибровки средств измерения давления в вакууме. Для пользователей, которым необходима международно признаваемая прослеживаемость, калибровка и испытания могут быть проведены в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» с выдачей соответствующего протокола испытаний и калибровочного сертификата.

Преимущества AGP11 (0–100 Торр)

• Высокая точность, стабильность и быстрое время отклика измерений
• Линейная выходная характеристика без выраженного гистерезиса
• Стойкость к загрязнениям и воздействию химически активных газовых сред
• Полная совместимость с современными цифровыми регистраторами, ПЛК и системами АСУ ТП
• Возможность официальной первичной и периодической поверки в аккредитованных центрах
• Поддержка метрологической прослеживаемости через лаборатории, аккредитованные по ГОСТ ISO/IEC 17025-2019, включая лабораторию «Ликтест»

AGP11 (0–100 Торр) — профессиональный инструмент для точного вакуумного контроля, обеспечивающий надёжность, воспроизводимость показаний и юридическую значимость результатов измерений. Прибор подходит как для промышленных процессов, так и для научных и лабораторных задач, где важны документированная точность и калибровка в аккредитованных по ГОСТ ISO/IEC 17025-2019 лабораториях, таких как лаборатория «Ликтест».
