AGP10 (0–1000 Торр) — промышленный вакуумметр с расширенным диапазоном измерений

AGP10 в модификации на 0–1000 Торр — это высокоточный датчик абсолютного давления, предназначенный для непрерывного контроля технического вакуума и области до атмосферного давления. Первичный преобразователь выполнен на базе пьезорезистивного кремниевого сенсора, полностью залитого маслом, что обеспечивает устойчивость к агрессивным газовым средам, вибрационным нагрузкам и температурным перепадам.

Особенности и преимущества

• Расширенный диапазон измерений: от глубокого вакуума до 1000 Торр
• Типовая погрешность: ±0,5% от полной шкалы
• Линейный аналоговый выходной сигнал: 1–5 В (DC)
• Малое время отклика: ≤50 мс
• Питание от источника постоянного тока: 15–24 В DC

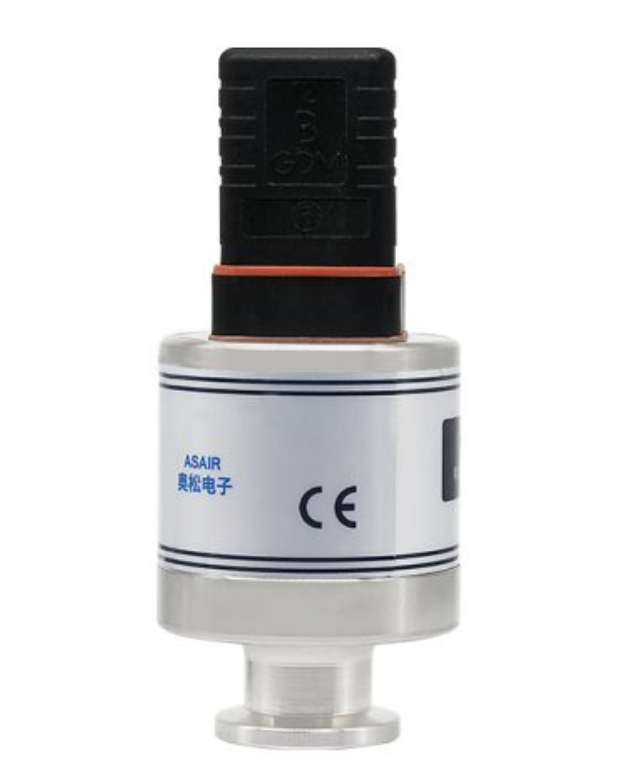

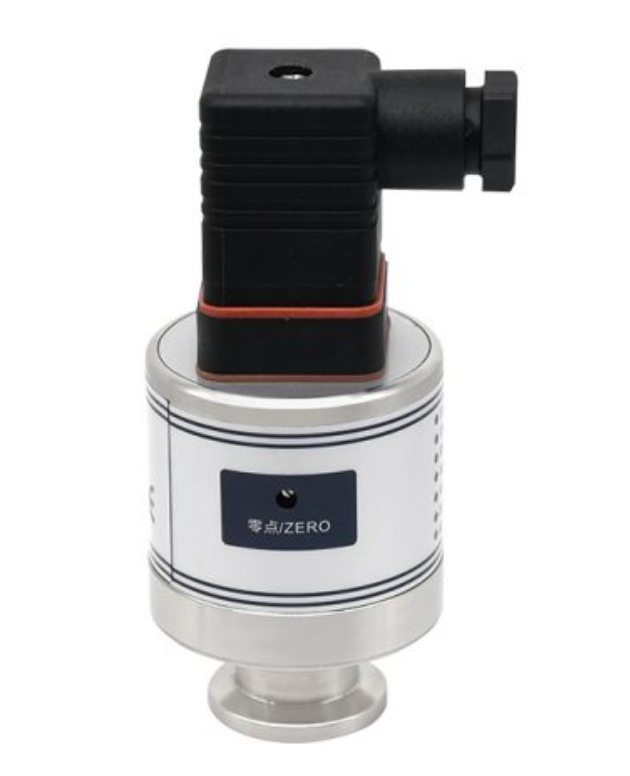

• Компактный герметичный корпус из нержавеющей стали 316L

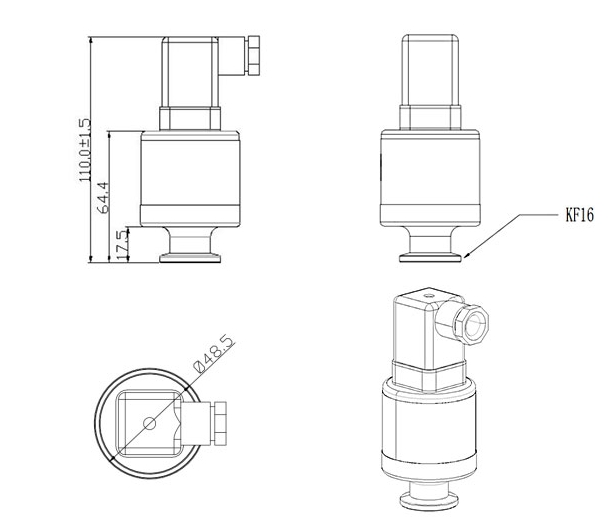

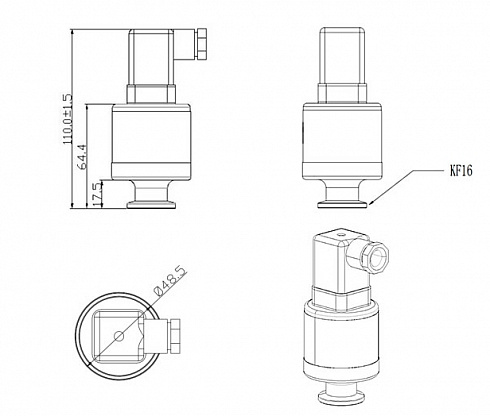

• Стандартный вакуумный фланец подключения: KF16

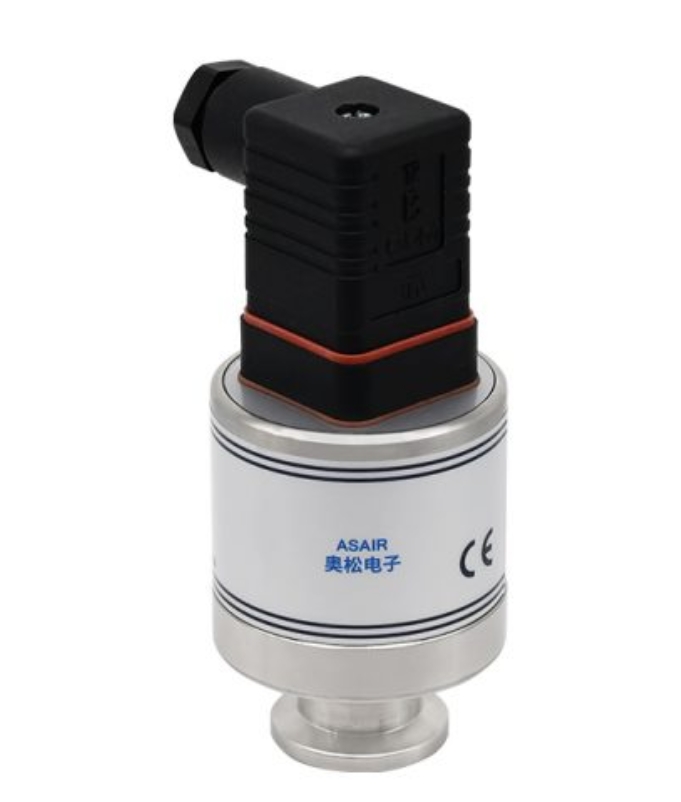

• Промышленный разъём типа Hersman с понятной и стабильной распиновкой

Принцип действия

В основе работы AGP10 лежит пьезорезистивный эффект: при приложении давления к чувствительной мембране происходит её упругая деформация, которая приводит к изменению сопротивления встроенных тензорезисторов. Электронный модуль преобразует это изменение сопротивления в пропорциональный аналоговый сигнал. Маслонаполненная конструкция изолирует сенсор от воздействий агрессивных газов, повышает коррозионную стойкость и значительно увеличивает ресурс эксплуатации.

Сферы применения

AGP10 (0–1000 Торр) используется в широком спектре технологических установок и вакуумных систем:

• вакуумные термокамеры, сушильные шкафы и автоклавы;
• контроль остаточного давления при откачке и вакуумировании систем;
• вакуумная упаковка пищевых продуктов и сушка материалов;
• вакуумное плавление металлов и процессы металлургии;
• солнечная энергетика, установки PECVD и системы вакуумного напыления покрытий;
• инженерные вакуумные посты, насосные станции и модульные вакуумные блоки.

Поверка и калибровка

Каждый вакуумметр проходит заводскую калибровку по основным точкам диапазона с контролем точности и воспроизводимости показаний. Дополнительно возможна первичная калибровка в аккредитованных по ГОСТ ISO/IEC 17025-2019 лабораториях Российской Федерации, в том числе в лаборатории Ликтест, с оформлением свидетельства о поверке или калибровочном сертификате. Это подтверждает пригодность прибора для применения в измерительных системах, находящихся под государственным метрологическим контролем и надзором.

Интеграция и подключение

Датчик оснащён стандартным разъёмом Hersman с тремя основными контактами: питание (+), общий (питание/сигнал, –), сигнал (+). Такая схема подключения упрощает монтаж, диагностику и интеграцию в существующие контуры автоматизации. Благодаря линейному выходному сигналу 1–5 В AGP10 без дополнительных согласующих модулей подключается к аналоговым входам ПЛК, регистраторов, контроллеров и другой промышленной электроники.

AGP10 (0–1000 Торр) — оптимальное решение для точного, стабильного и долговечного измерения давления в вакуумных установках, технологических линиях и промышленных процессах, где требуется надёжный контроль параметров среды.

Свяжитесь с нами для подбора конфигурации, консультации по интеграции в вашу систему и оформления заказа на AGP10 с поверкой во ВНИИМ или калибровкой в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест.
