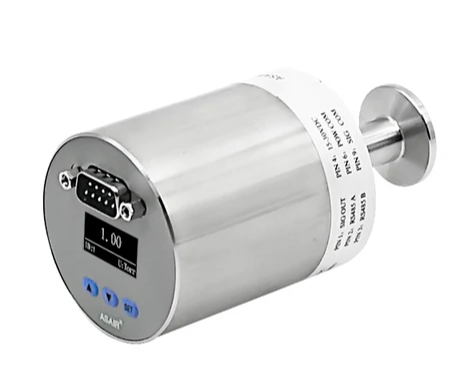

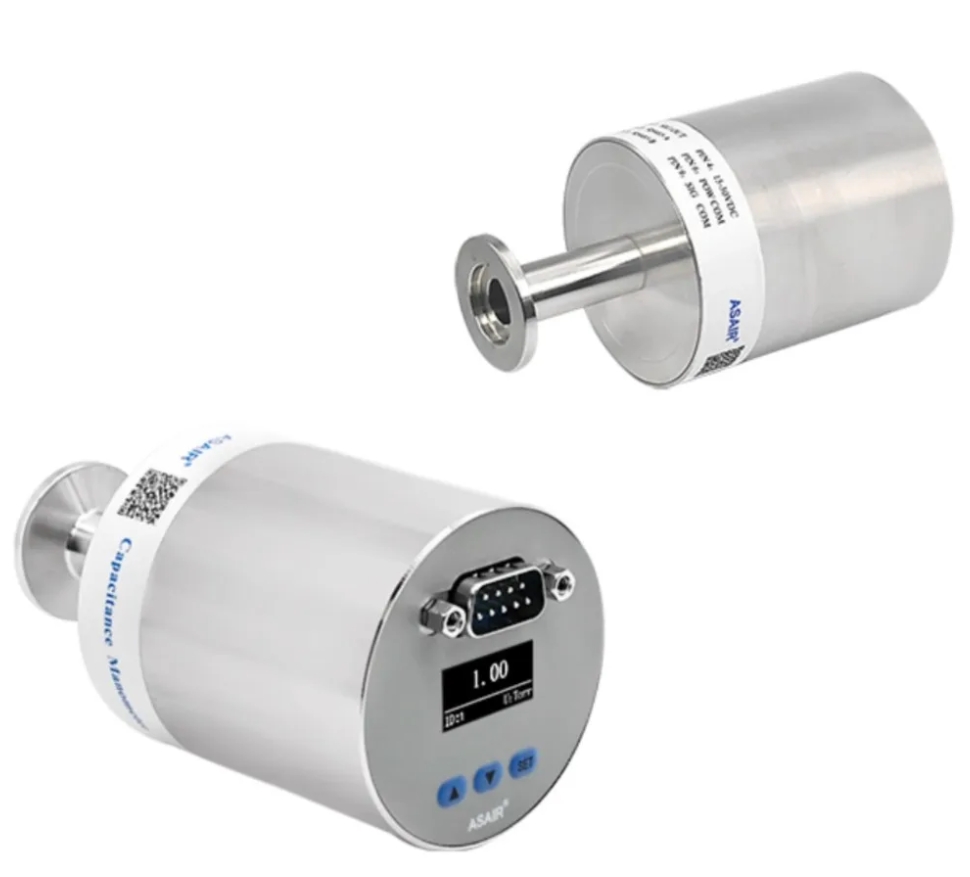

AGP2113 — высокоточный ёмкостной вакуумметр для измерения давления до 1000 Торр

AGP2113 — это современный прецизионный ёмкостной вакуумметр, предназначенный для измерения абсолютного давления в диапазоне от 0 до 1000 Торр (примерно от 0 до 133 кПа). Прибор оптимален для промышленных установок и исследовательских лабораторий, где необходим стабильный, повторяемый и прослеживаемый контроль давления в области технического и низкого вакуума, а также в переходной зоне от вакуума к атмосферному давлению.

Принцип действия

AGP2113 реализует метод измерения абсолютного давления с использованием ёмкостной диафрагмы. Гибкая металлическая мембрана, размещённая между двумя электродами, прогибается под воздействием приложенного давления. Изменение зазора между электродами приводит к изменению электрической ёмкости, которое фиксируется высокоточной электронной схемой преобразования. Такой физический принцип обеспечивает высокую точность, линейность выходного сигнала и независимость показаний от газового состава.

Поскольку измеряется именно абсолютное давление, результат не зависит от температуры анализируемого газа, его теплопроводности или ионизационных свойств. Это делает датчик универсальным, предсказуемым в эксплуатации и удобным для интеграции в различные технологические процессы.

Технические особенности

• Диапазон измерений: 0–1000 Торр
• Погрешность измерения: ±0,3% от текущего значения
• Время отклика: до 60 мс

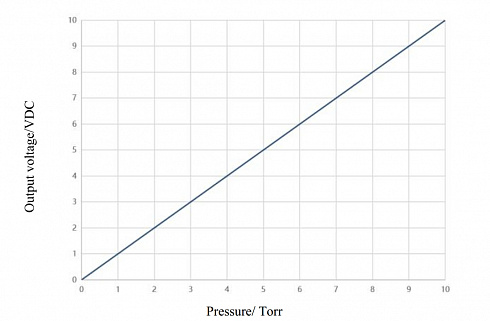

• Аналоговый выход: 0–10 В (линейная характеристика U = 0,01 × P)

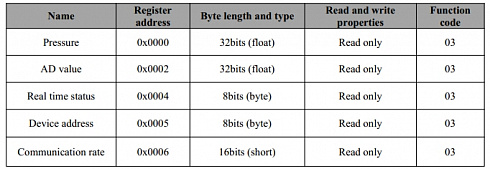

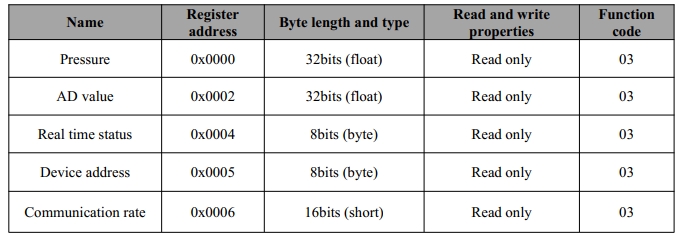

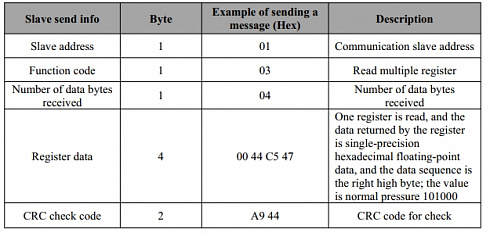

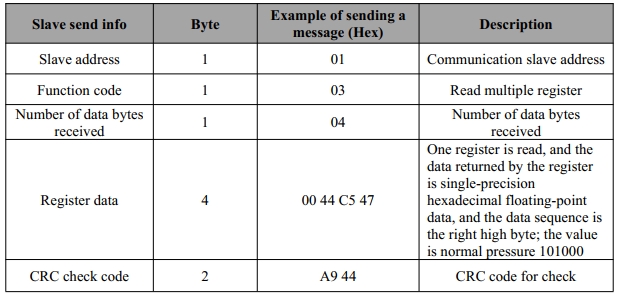

• Цифровой интерфейс: RS485 (протокол Modbus RTU)

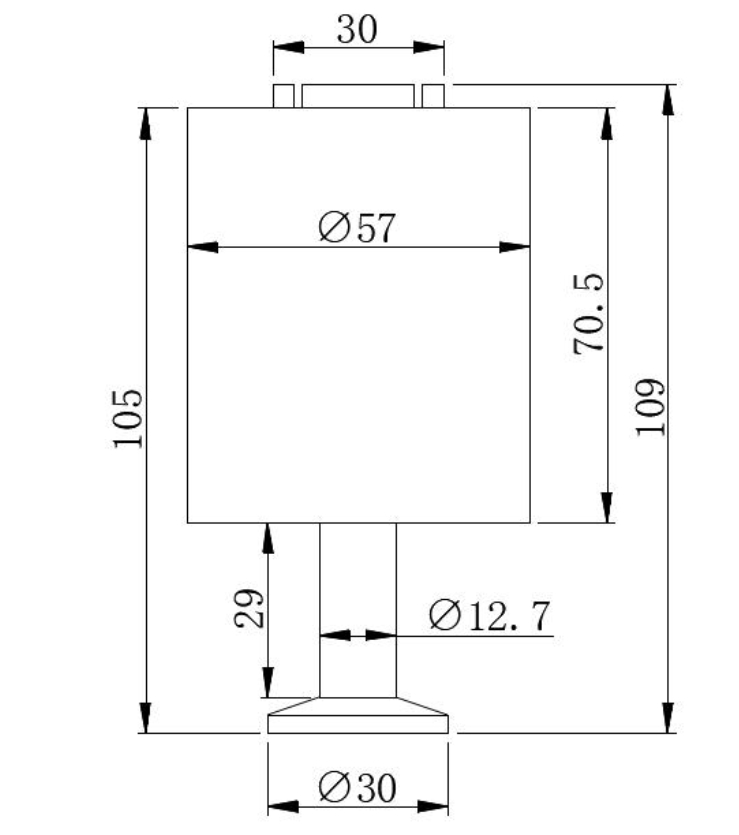

• Тип присоединения: KF16 (по запросу доступны адаптеры под KF25, KF40, NPT, VCR)
• Материалы проточной части: Inconel, нержавеющая сталь 304, электрополированный фланец
• Рабочий температурный диапазон: +5…+50 °C
• Допустимое избыточное давление на входе: до 300 кПа
• Питание: 15–30 В DC
• Индикация: цветной TFT-дисплей с удобным меню настроек

Первичная калибровка и метрологическое обеспечение

Каждый вакуумметр проходит заводскую настройку и проверку метрологических характеристик. При необходимости может быть выполнена первичная поверка и калибровка прибора в аккредитованных метрологических организациях Российской Федерации. Для обеспечения прослеживаемости измерений ёмкостные вакуумметры AGP2113 могут быть откалиброваны в ФГУП «ВНИИМ им. Д.И. Менделеева» с оформлением свидетельства установленного образца.

Дополнительно вакуумметры AGP2113 могут проходить калибровку и испытания в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест». Наличие аккредитации по ГОСТ ISO/IEC 17025-2019 гарантирует соответствие лабораторных процедур международным требованиям к управлению качеством и технической компетентности, что особенно важно для предприятий, работающих по стандартам GMP, ISO 9001 и другим регламентам.

Сферы применения

AGP2113 охватывает широкий спектр задач, где требуется измерение давления в переходной области и в верхнем диапазоне низкого вакуума:

• Контроль остаточного давления в вакуумных печах, автоклавах и сушильных установках
• Вакуумная упаковка, включая медицинские и пищевые продукты
• Технический вакуум в химической, фармацевтической и биотехнологической промышленности
• Лабораторные стенды, испытательные установки, климатические и термовакуумные камеры
• Контроль герметичности трубопроводов, резервуаров и аппаратуры под давлением
• Системы вентиляции и газораспределения с регулированием и мониторингом давления

Управление и интерфейс

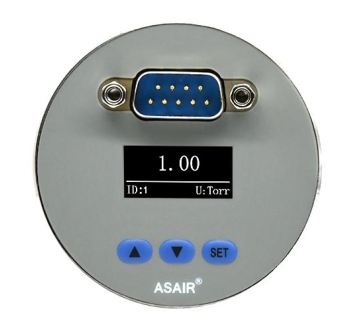

AGP2113 оснащён информативным цветным дисплеем и кнопочной панелью управления. Пользователь может задать скорость обмена по RS485, установить сетевой адрес устройства, выбрать единицы измерения (Па, Торр, мбар), выполнить обнуление показаний на референсном уровне. Предусмотрена индикация текущего давления, значения аналогового выхода, а также отображение установленных калибровочных границ и сервисных параметров.

Преимущества AGP2113

• Линейный аналоговый выходной сигнал, не требующий дополнительной температурной компенсации со стороны пользователя
• Высокая стойкость к загрязнению и агрессивным газовым средам за счёт применения сплава Inconel и нержавеющей стали
• Простая интеграция в системы автоматизации и АСУ ТП через аналоговый и цифровой интерфейсы
• Готовность к первичной поверке и калибровке в метрологической системе РФ, включая ФГУП «ВНИИМ им. Д.И. Менделеева» и лабораторию «Ликтест» по ГОСТ ISO/IEC 17025-2019
• Возможность эксплуатации в любом пространственном положении (оптимально — вертикальный монтаж для минимизации систематических влияний)

Заключение

AGP2113 — универсальный и надёжный ёмкостной вакуумметр для промышленного и лабораторного контроля давления в широком диапазоне. Высокая точность, независимость от состава газа, линейный выходной сигнал и поддержка цифрового протокола Modbus RTU позволяют эффективно заменять устаревшие типы вакуумметров и использовать прибор в ответственных технологических процессах, где критичны стабильность и воспроизводимость измерений.

Возможность поверки и калибровки во ФГУП «ВНИИМ им. Д.И. Менделеева», а также в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» обеспечивает полную метрологическую прослеживаемость результатов и делает AGP2113 оптимальным выбором для аккредитованных испытательных лабораторий, сертифицированных производственных линий и предприятий, работающих по международным стандартам качества.
