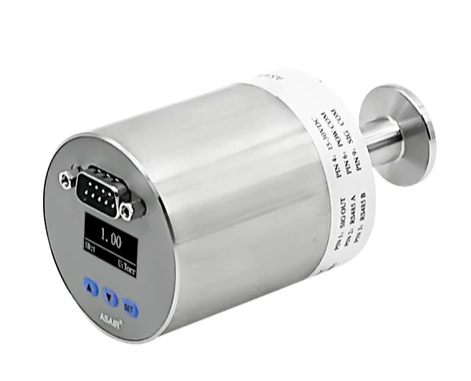

AGP2112 — ёмкостной вакуумметр для диапазона 0–100 Торр

AGP2112 — высокоточный абсолютный ёмкостной вакуумметр, предназначенный для измерения давления в диапазоне 0–100 Торр. Прибор оптимален для задач, где требуется стабильный и точный контроль среднего вакуума: от откачки технологических камер и вакуумной упаковки до процессов отжига и термообработки. Конструкция сенсора выполнена из сплава Inconel и нержавеющей стали 304, а фланец имеет электрополированную поверхность, что обеспечивает высокую линейность измерений, долговечность и стойкость к агрессивным газовым средам.

Калибровка и поверка вакуумметров AGP2112 могут выполняться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что гарантирует прослеживаемость измерений к национальным и международным эталонам.

Теоретические основы измерения

Принцип работы AGP2112 основан на методе измерения абсолютного давления с применением ёмкостной диафрагмы. Изменение давления вызывает упругий прогиб металлической мембраны, в результате чего изменяется ёмкость между мембраной и неподвижным электродом. Полученный сигнал преобразуется и обрабатывается цифровой электроникой с учётом температурной компенсации и коррекции нелинейностей. В отличие от Пирани-датчиков и ионизационных вакуумметров, ёмкостный метод даёт результат, не зависящий от состава газа, и может использоваться как в инертных, так и в химически активных средах.

Ключевые технические характеристики

• Диапазон измерений: 0…100 Торр
• Основная погрешность: ±0,3% от текущего измеренного значения
• Время отклика: не более 60 мс
• Выходные сигналы: аналоговый 0–10 В и цифровой RS485 (Modbus RTU)
• Материалы сенсора и фланца: Inconel, нержавеющая сталь 304, электрополированная поверхность фланца
• Присоединительный вакуумный интерфейс: KF16 (по запросу — адаптация под KF25, VCR, NPT и другие стандарты)
• Рабочий температурный диапазон: от +5 до +50 °C
• Питание: 15–30 В DC
• Предельное (максимально допустимое) давление: до 300 кПа (избыточное)

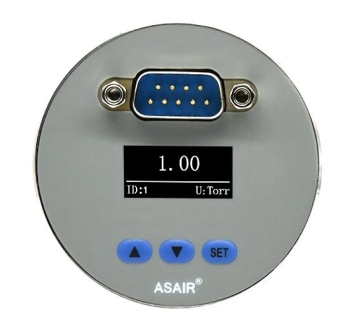

• Индикация: цветной TFT-дисплей, встроенное меню настройки и управления
• Поддерживаемые единицы измерения: Па, Торр, мбар

Аналоговый выход и шкала измерений

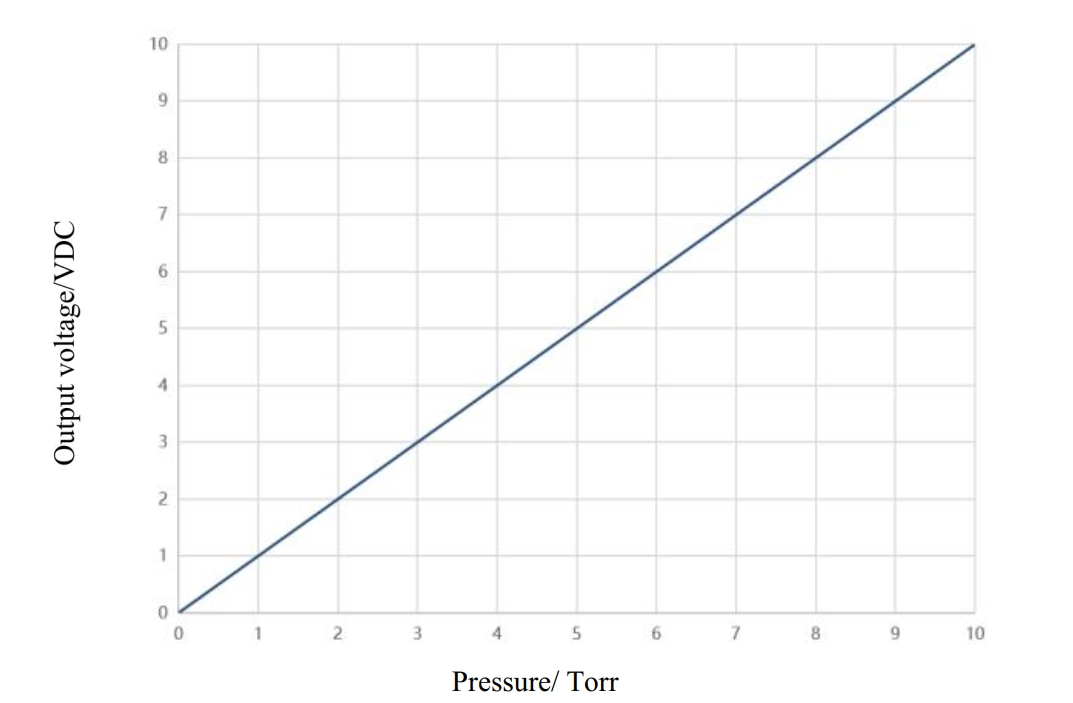

Для вакуумметра AGP2112 реализована линейная характеристика между давлением и напряжением на аналоговом выходе: U = 0.1 × P, где U — выходное напряжение в Вольтах, а P — измеряемое давление в Торр. Таким образом, при давлении 50 Торр на выходе формируется напряжение 5,0 В, что упрощает подключение к АЦП, регистратору или контроллеру.

Первичная калибровка и обнуление

Все приборы серии AGP2112 проходят заводскую калибровку на эталонных вакуумных установках. Для корректного обнуления (процедуры «zero adjustment») необходимо предварительно прогреть устройство не менее 15 минут, затем обеспечить в системе давление ниже 5×10⁻³ Торр и выполнить команду «Zero Set» в меню настроек. Это позволяет точно установить нулевую точку и минимизировать погрешность в области низких давлений.

Для предприятий, предъявляющих повышенные требования к метрологическому обеспечению, рекомендуется периодическая поверка AGP2112 в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» с выдачей протокола и свидетельства о калибровке.

Цифровой интерфейс

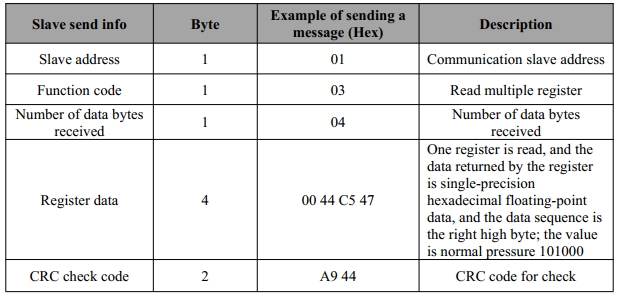

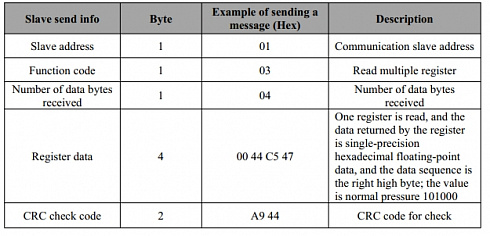

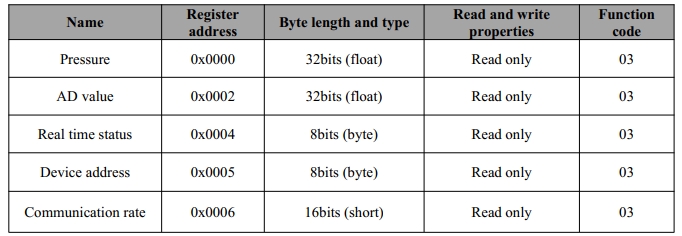

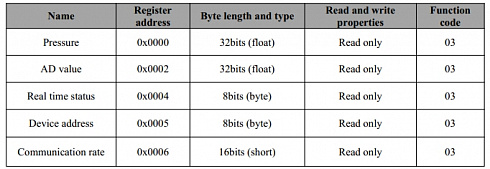

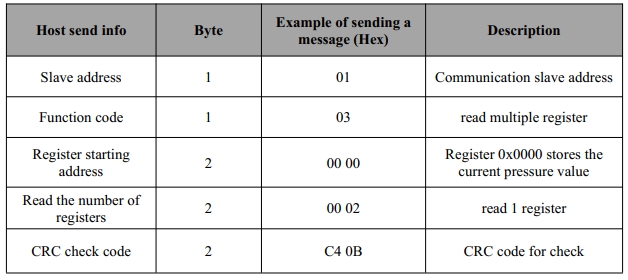

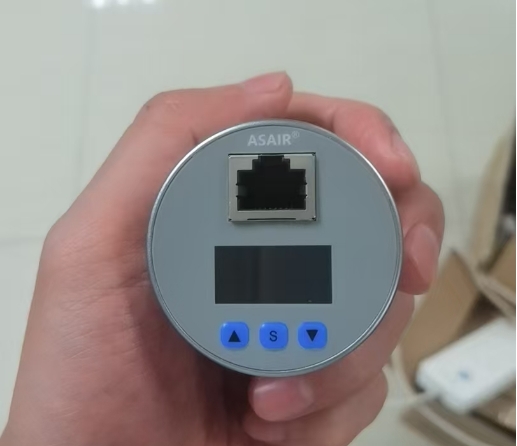

Интерфейс RS485 с протоколом Modbus RTU обеспечивает стабильную и помехоустойчивую интеграцию вакуумметра в системы автоматизации: SCADA, ПЛК и промышленные контроллеры. Через меню прибора доступны настройки скорости передачи данных, сетевого адреса устройства, формата данных и выбора единиц измерения, что облегчает встраивание в существующую инфраструктуру.

Типовые области применения

Благодаря широкому диапазону измерений, высокой точности и устойчивости к загрязнениям и химическим воздействиям, вакуумметр AGP2112 применяется в следующих технологических процессах:

• вакуумная сушка и дегазация материалов;
• вакуумная упаковка пищевой продукции;
• контроль уровня вакуума в печах термической обработки;
• вакуумные камеры отжига, спекания и напыления;
• фармацевтическое и лабораторное оборудование;
• системы промышленной вакуумной автоматизации и контроля процессов.

Преимущества модели AGP2112

По сравнению с датчиками, работающими на термокондукционном принципе, вакуумметр AGP2112 обеспечивает:

• измерение абсолютного давления, не зависящее от состава и типа газа;
• стойкость к агрессивным парам, коррозионно-активным и технологическим газам;
• быструю стабилизацию показаний и малое время отклика;
• строго линейный аналоговый выход, удобный для калибровки, логгирования и интеграции с системами управления.

Монтаж и эксплуатация

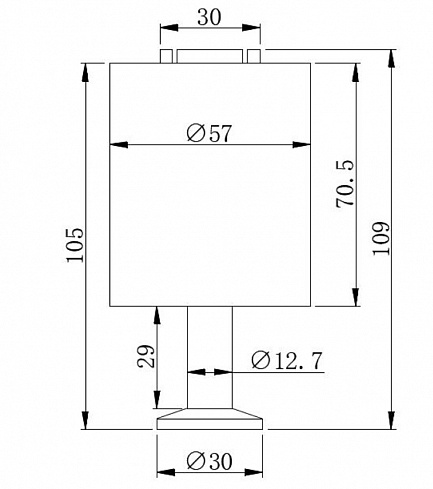

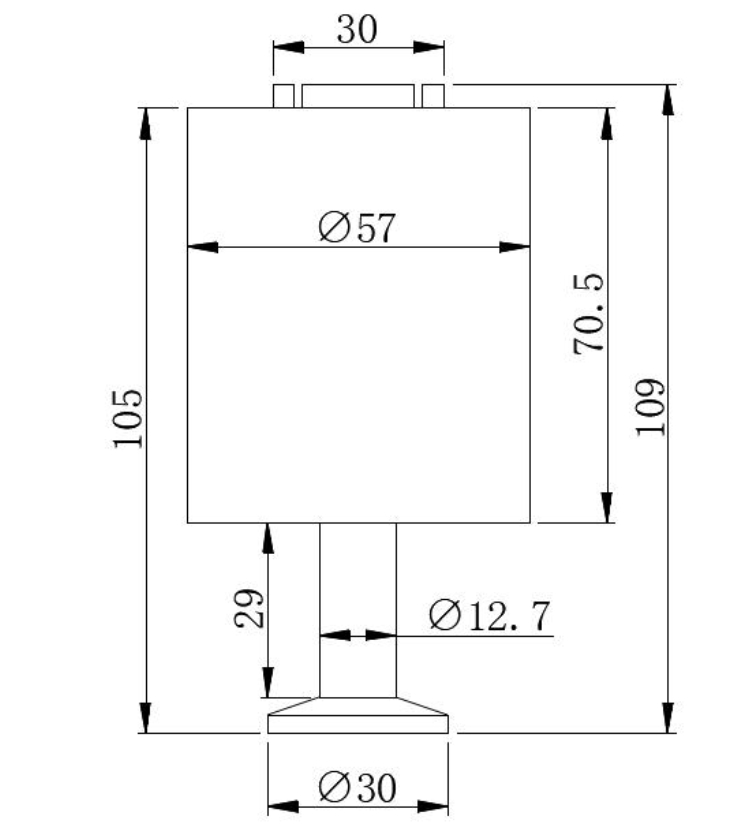

Установка датчика выполняется на фланец KF16 с использованием стандартного уплотнительного кольца и зажимного хомута. Допускается монтаж в любом пространственном положении, однако предпочтительна вертикальная ориентация для равномерного распределения механической нагрузки на мембрану. Все соединительные поверхности должны быть чистыми, обезжиренными и герметичными. При эксплуатации необходимо исключить подачу давления, превышающего 300 кПа (избыточное), чтобы избежать повреждения сенсора.

Гарантия и сервис

Производитель предоставляет 12 месяцев гарантии на вакуумметры серии AGP21, включая модель AGP2112. Доступно сервисное обслуживание, консультации по интеграции в системы автоматизации, а также метрологическое сопровождение.

Для подтверждения точности и стабильности измерений пользователи могут обращаться в аккредитованную по ГОСТ ISO/IEC 17025-2019 лабораторию «Ликтест» для проведения калибровки, поверки и выдачи официальной документации, соответствующей требованиям российских и международных стандартов.
