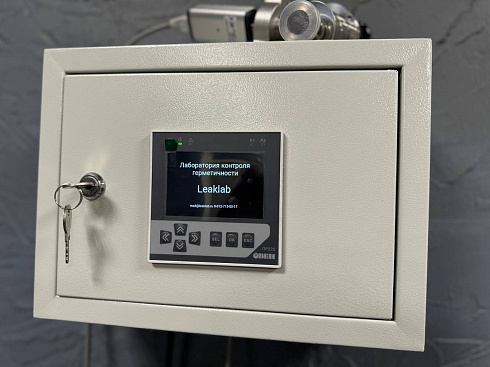

Вакуумметр Leaklab с индикатором для контроля герметичности: 1 атм.– 0,005 Па +-15 % с поверкой

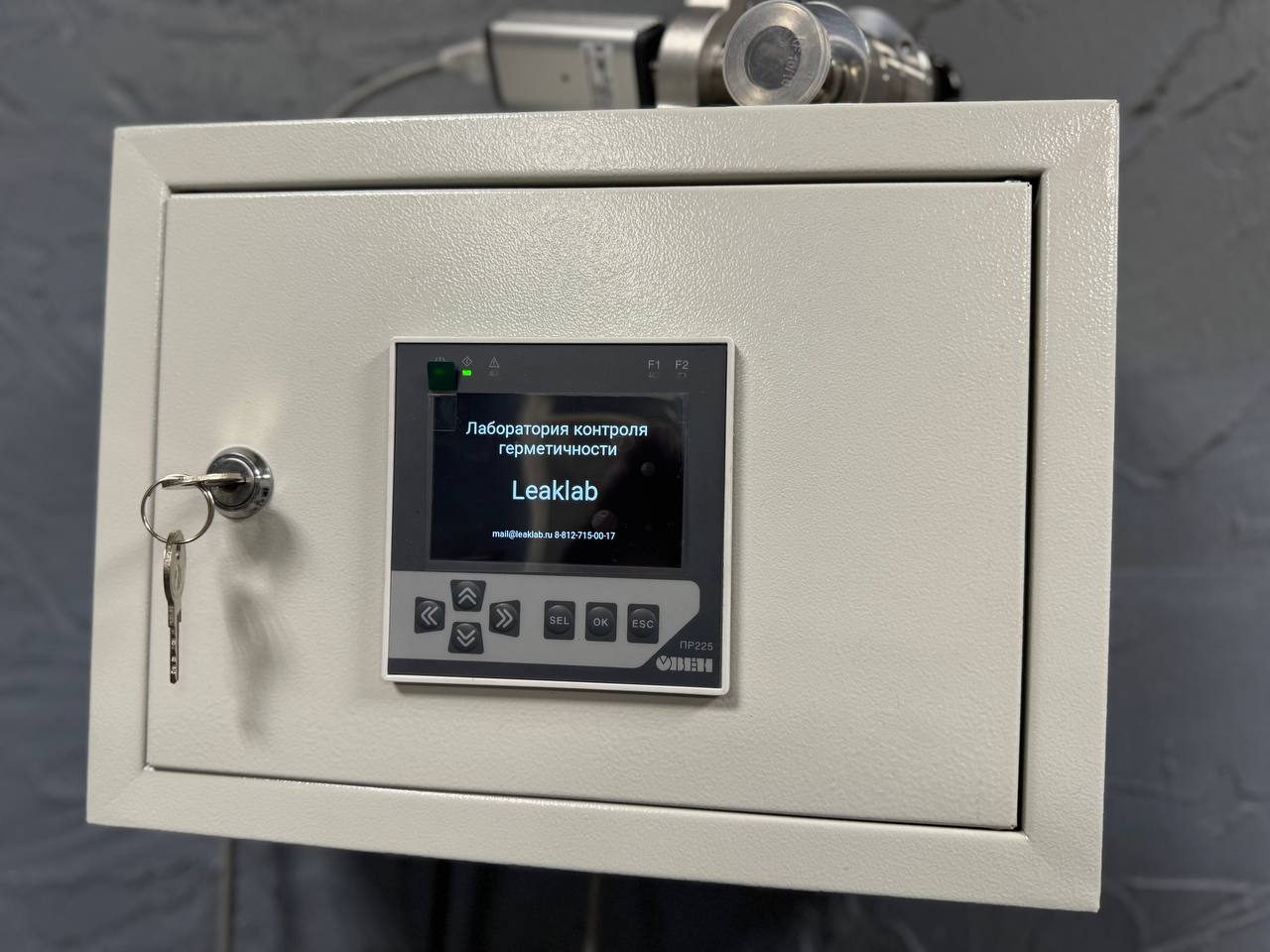

Вакуумметр с режимом течеискателя

Аккредитованная по ГОСТ ISO/IEC 17025-2019 лаборатория Ликтест (Leaklab) предлагает современный комплекс для измерения давления в вакууме с интегрированной функцией течеискателя. Установка обеспечивает высокоточную и оперативную регистрацию сквозных утечек, а также детальный анализ процессов дегазации элементов вакуумной системы.

Принцип действия

Оборудование реализует вакуумметрический метод течеискания. В заданном объёме контролируется изменение давления за определённый интервал времени с высокой разрешающей способностью, после чего рассчитывается суммарное натекание.

Такой подход позволяет:

• Различать сквозные утечки и дегазацию внутренних поверхностей вакуумной камеры.

• Отслеживать динамику давления в вакууме и выявлять потенциальные источники потери герметичности.

• Повышать эффективность подготовки вакуумных установок к работе, включая этапы прогрева, откачки и очистки.

Функциональные возможности

• Гибкая конфигурация: оператор задаёт объём вакуумной камеры (1 л, 100 л, 1000 л и более) в соответствии с конкретной установкой.

• Определение суммарного натекания: по тренду изменения давления во времени вычисляется общий поток в Па·м³/с.

• Разделение процессов:

  • Сквозные утечки – характеризуются динамическим натеканием, при котором давление изменяется практически линейно и с постоянной скоростью.

  • Дегазация – сопровождается выходом на плато: на начальном этапе интенсивное выделение газов, затем скорость изменения давления снижается и стабилизируется.

• Автоматизированный анализ: прибор программно разделяет вклад утечек и дегазации и подсказывает необходимый тип обслуживания – устранение сквозных утечек или дополнительная дегазационная обработка камеры.

Последовательность измерения

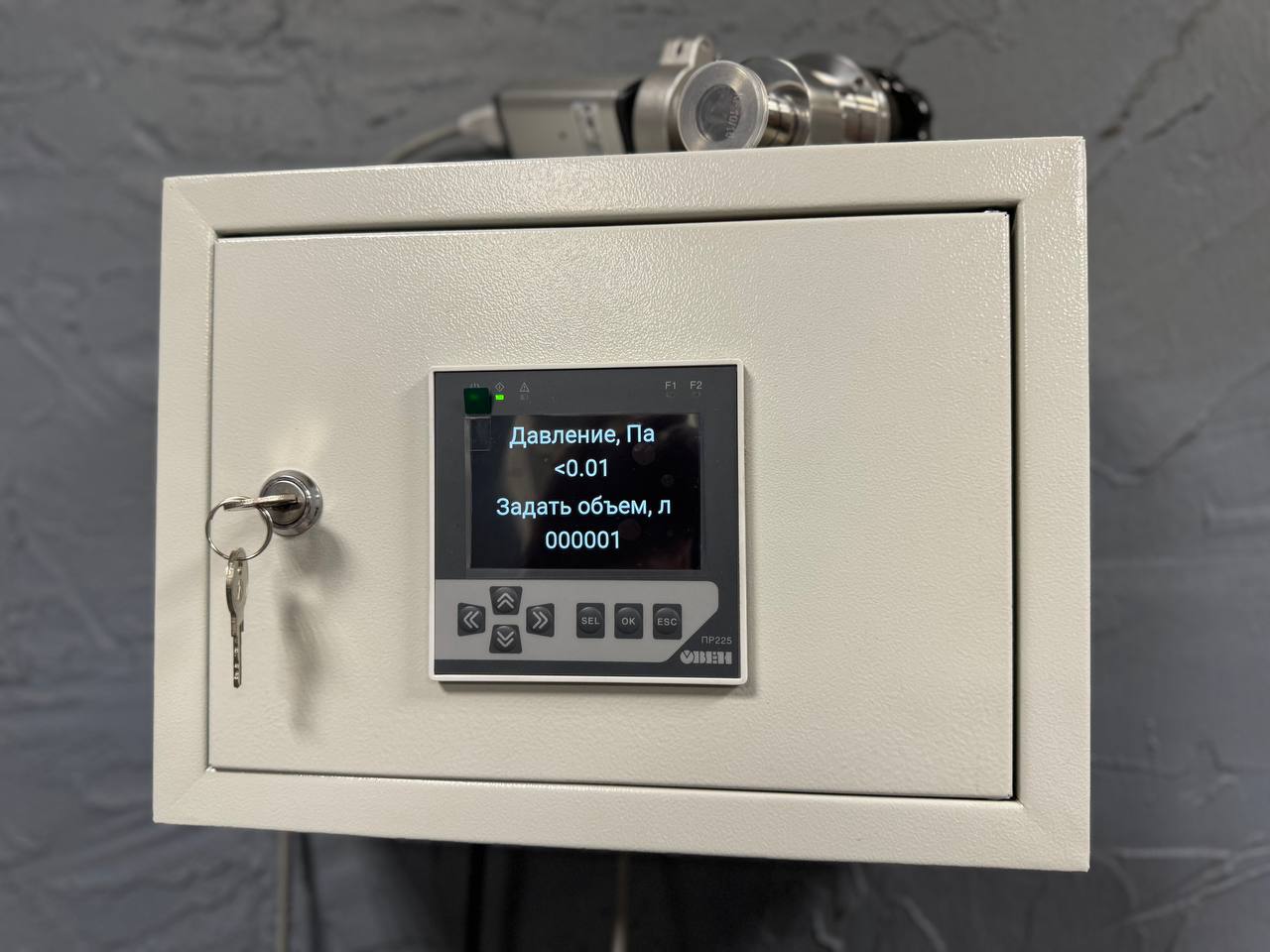

1. Старт испытания – после нажатия кнопки «Старт» система фиксирует начальное давление и параметры измерения.

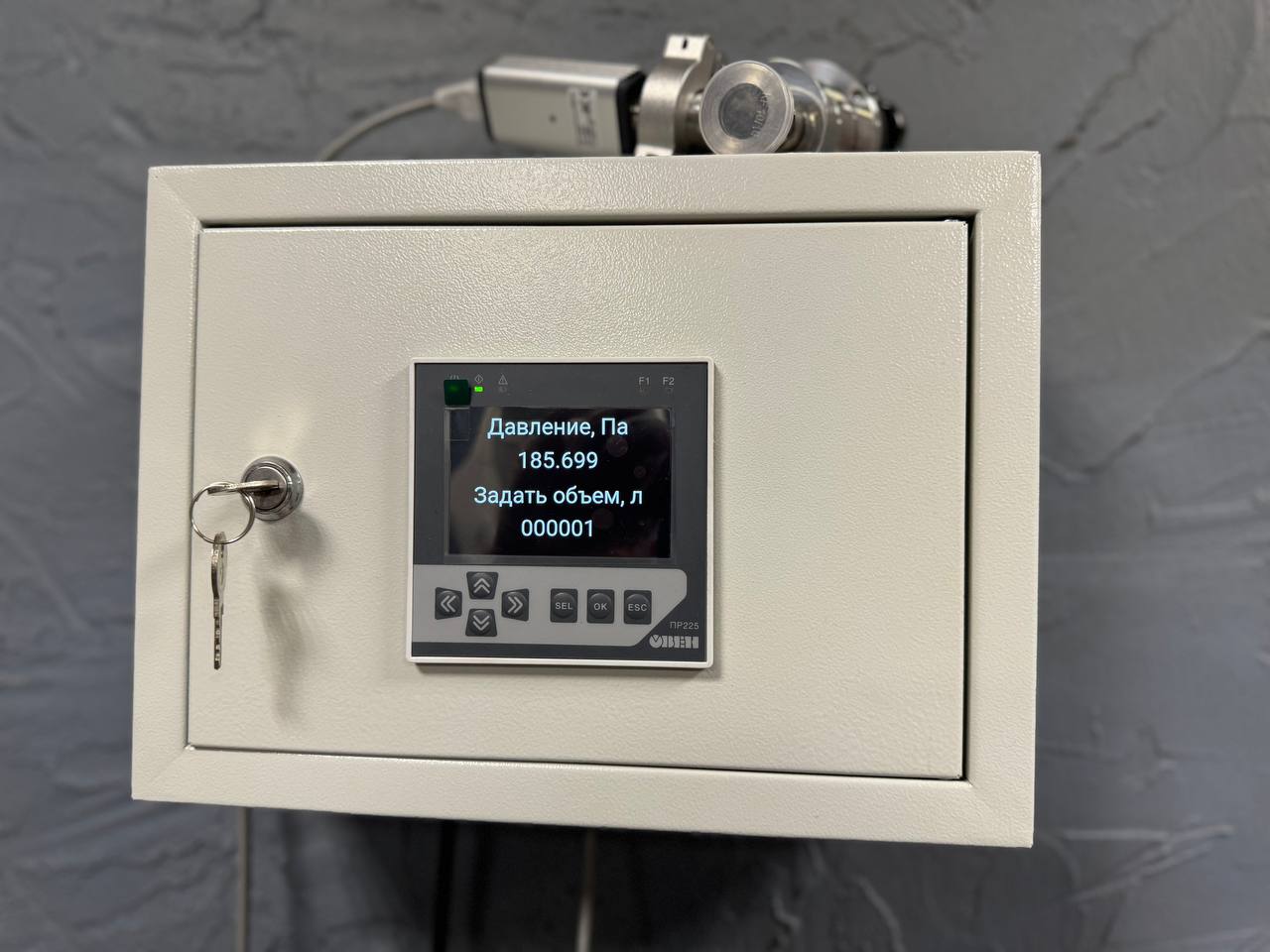

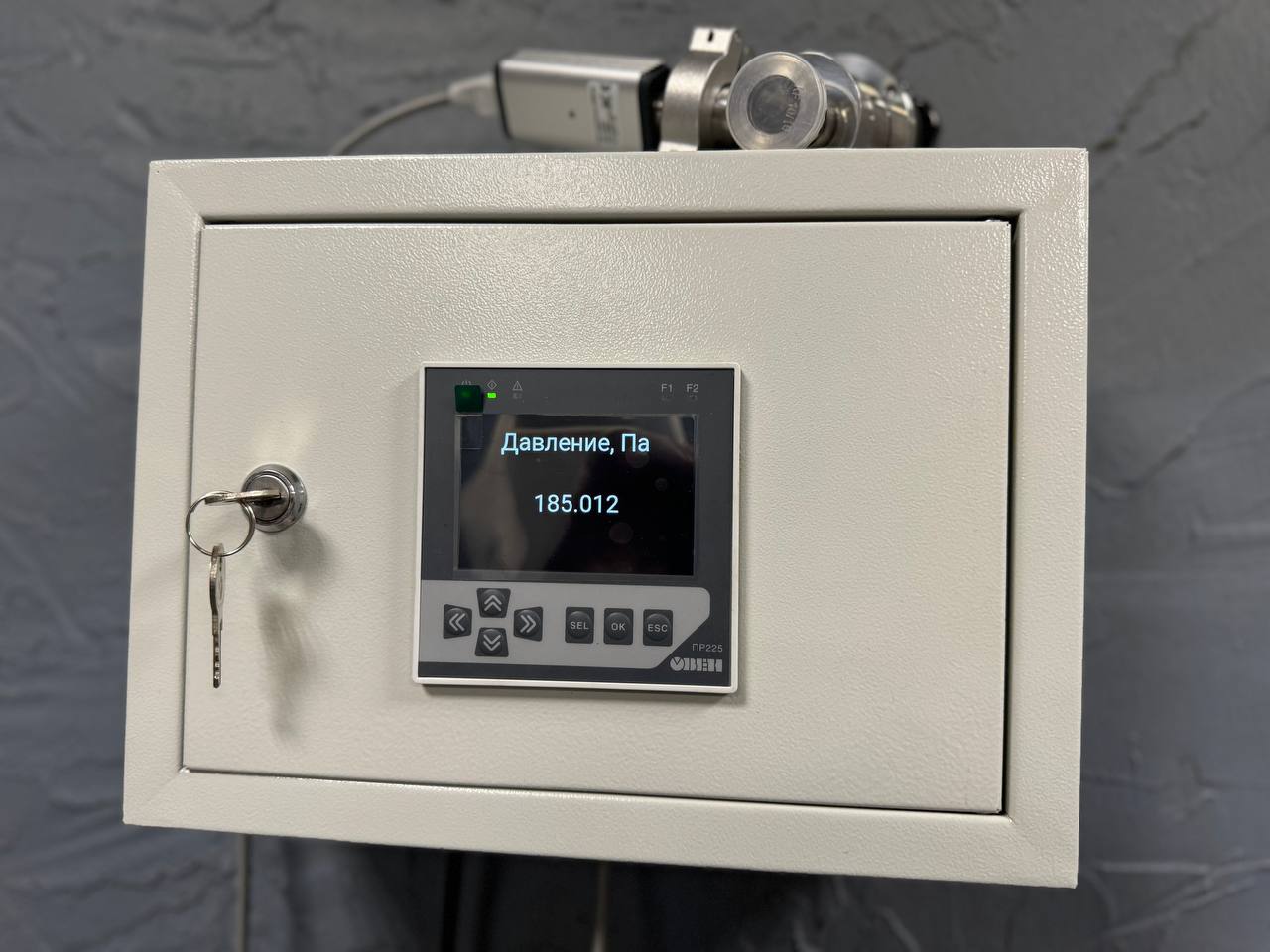

2. Отслеживание изменения давления – вакуумметр регистрирует изменение давления, например падение на 145 Па за 23 минуты в объёме 1 л.

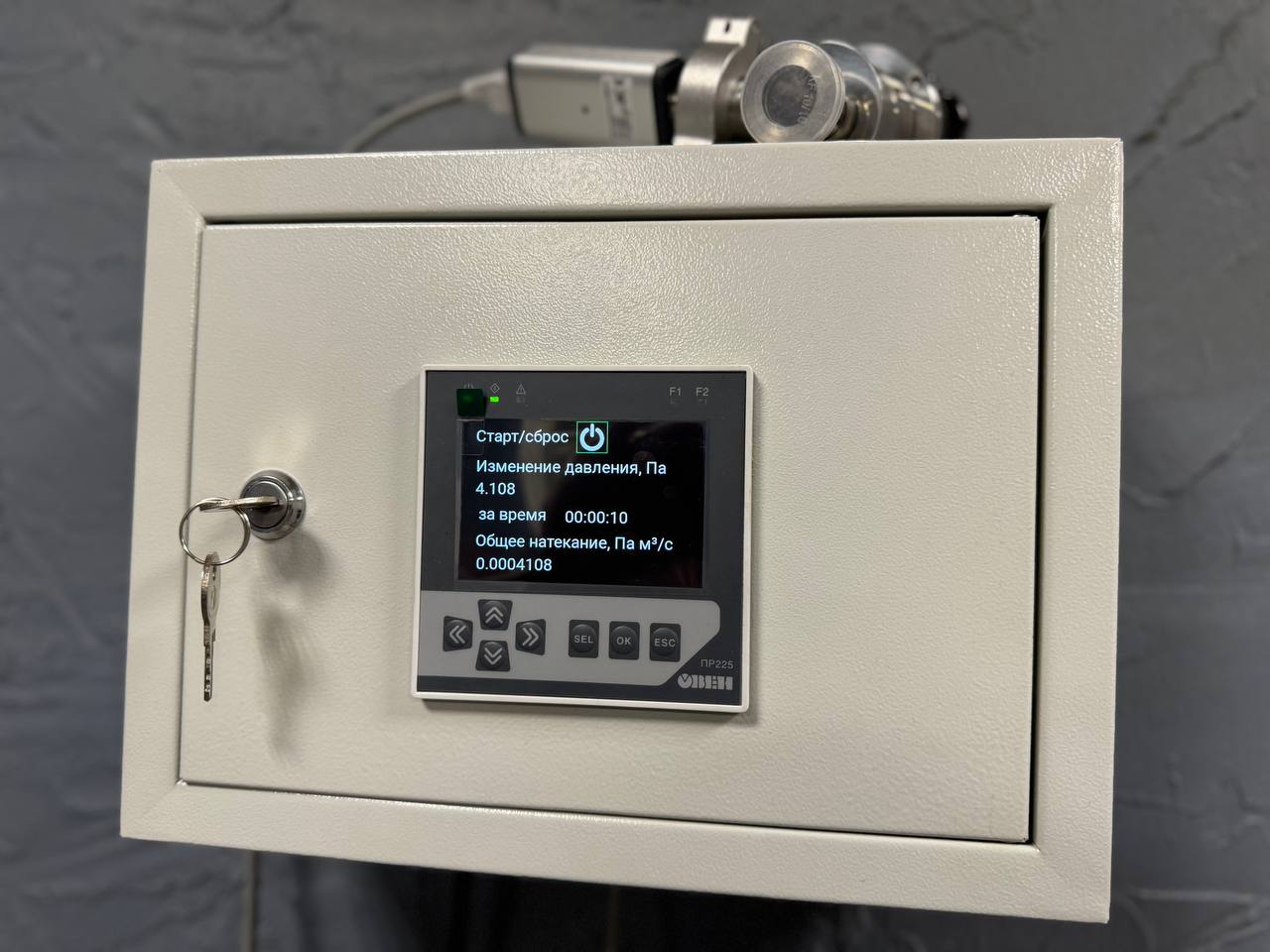

3. Расчёт суммарного потока – по полученным данным определяется величина утечки, например 10^-4 Па·м³/с.

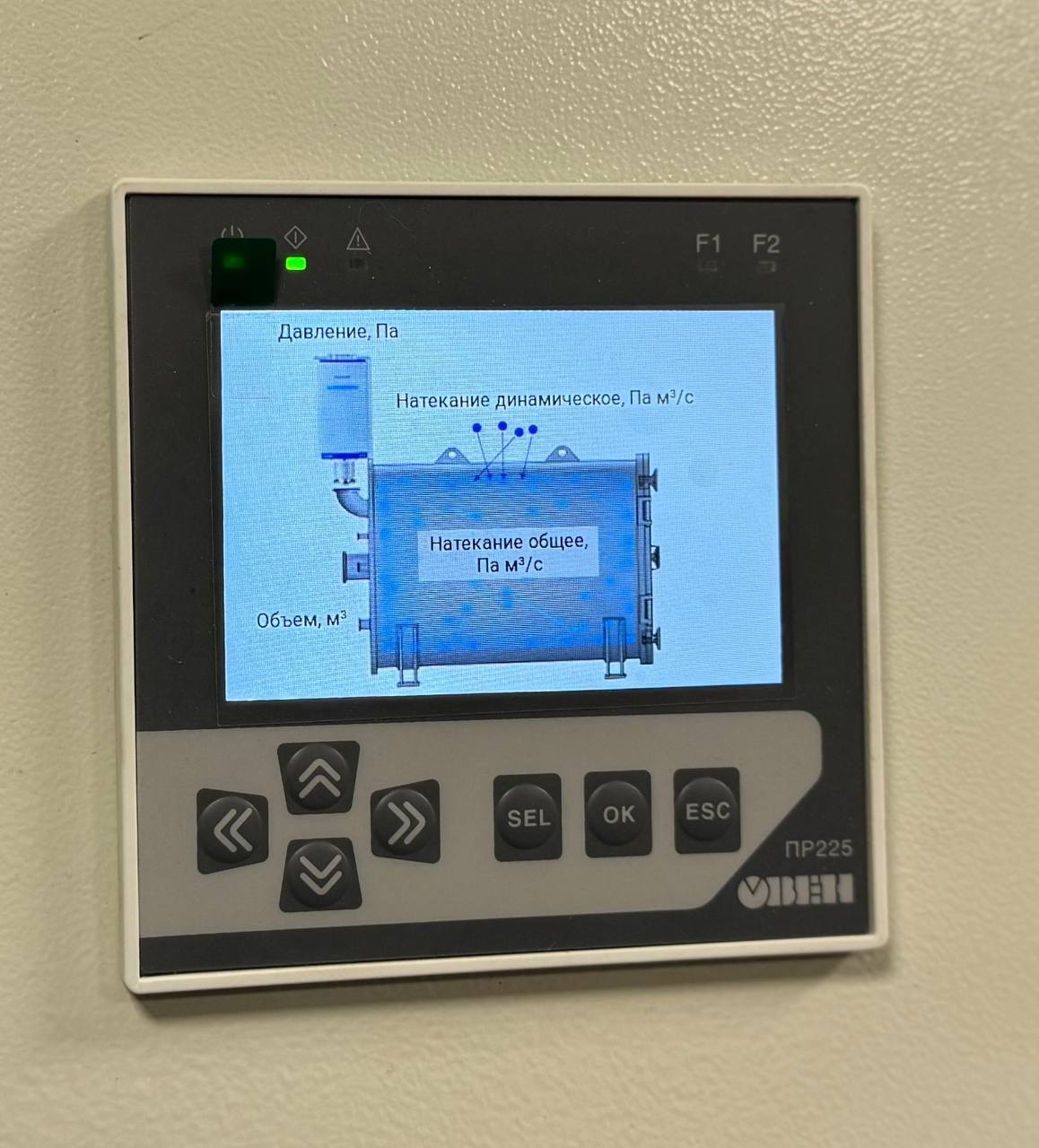

4. Выбор режима контроля:

   • Измерение полного потока натекания (включая вклад утечек и дегазации).

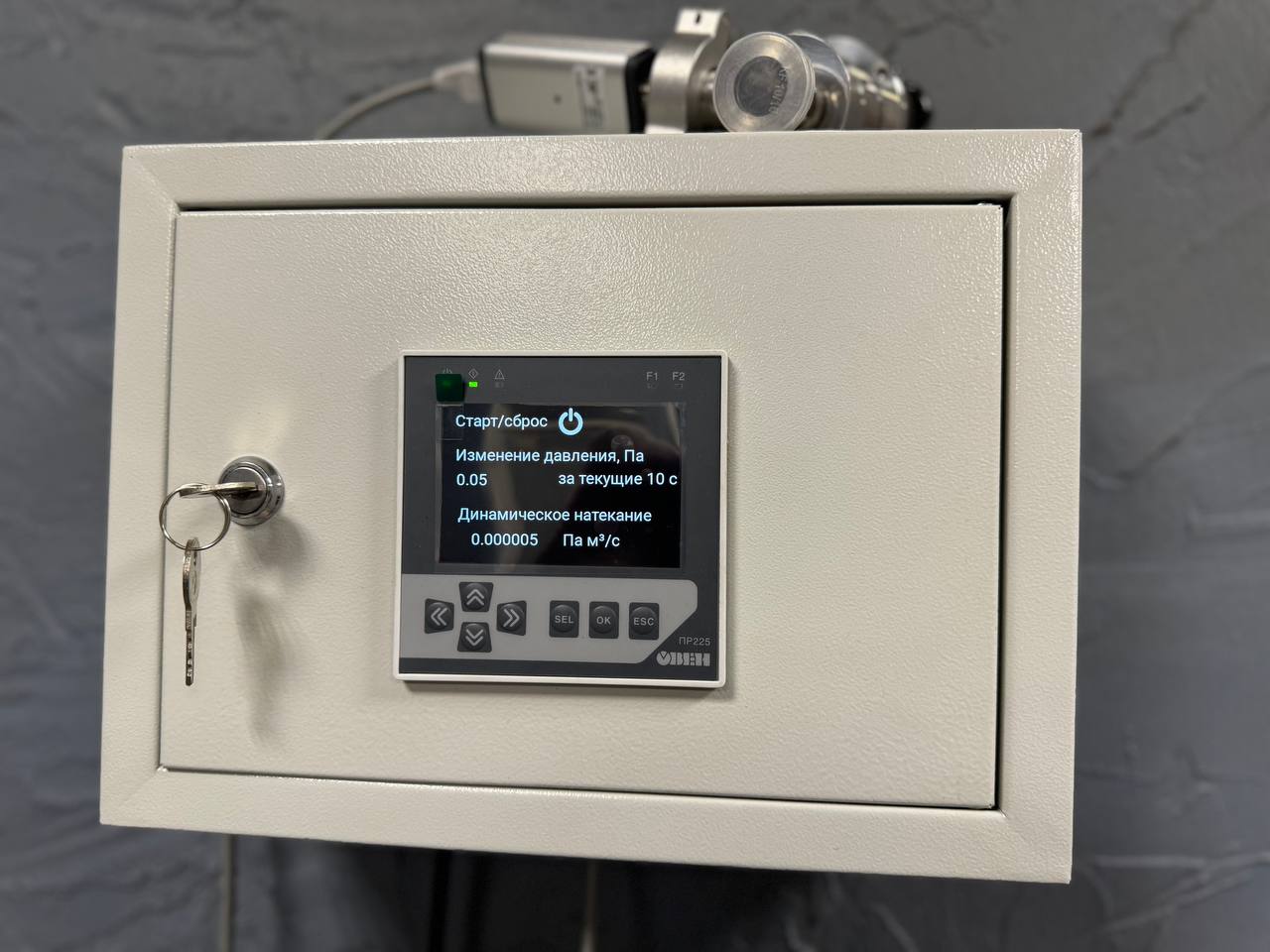

   • Измерение преимущественно динамического натекания (для оценки процессов дегазации и стабилизации системы).

Области применения

• Испытания на герметичность вакуумных систем и компонентов.

• Оптимизация регламентного обслуживания и подготовки вакуумных камер к эксплуатации.

• Поиск, локализация и количественная оценка утечек.

• Контроль качества в аккредитованных испытательных лабораториях и в промышленных условиях.

Благодаря высокой точности, удобному интерфейсу и адаптивным режимам, вакуумметр с функцией течеискателя, применяемый в лаборатории Ликтест, является эффективным решением для контроля герметичности и оптимизации работы вакуумных установок по требованиям ГОСТ ISO/IEC 17025-2019.

Вакуумметр Leybold TTR 91: характеристики и описание

Производитель: Leybold
Страна производства: Германия
Тип прибора: цифровой
Категория: вакуумметр
Серия: THERMOVAC
Модель: TTR 91
Артикул: 805602

Основные технические характеристики:

• Назначение: промышленный вакуумметр для измерения давления в вакуумных установках и линиях.
• Диапазон измерения: от 5 × 10^(-4) мбар до 1000 мбар, что обеспечивает контроль от области низкого вакуума до значений, близких к атмосферному давлению.
• Максимально допустимое давление на входе: 9,87 атм.
• Относительная погрешность: 15% в интервале от 1 × 10^(-3) до 100 мбар.

Электрические и физические параметры:

• Потребляемая мощность: 1 × 10^(-3) кВт — энергоэффективный измерительный модуль.
• Масса: 0,08 кг — лёгкий и компактный прибор, удобный для монтажа в системах с ограниченным пространством.
• Максимальная длина соединительного кабеля: до 100 м, что даёт широкие возможности по размещению датчика относительно системы управления.
• Интерфейсный разъём: FCC-68/RJ45 — стандартный коннектор для интеграции в системы мониторинга и автоматизации.
• Выходной сигнал: 0 – 10,3 В — аналоговый выход для передачи данных в контроллеры, регистраторы и системы верхнего уровня.

Конструкция и применяемые материалы:

• Тип сенсора: Пирани — основан на измерении теплопроводности газа, что обеспечивает высокую чувствительность в диапазоне низких давлений.
• Материалы, контактирующие с вакуумом: нержавеющая сталь, никель, стекло, NiFe, вольфрам — коррозионно-стойкие и долговечные материалы, рассчитанные на работу в агрессивных и загрязнённых средах.
• Присоединительный размер: DN 16 ISO-KF — стандартный вакуумный фланец для быстрого подключения к вакуумной магистрали.

Температурные режимы эксплуатации и хранения:

• Температура отжига: 80 °C (до 250 °C при использовании с удлинённой трубкой) — термостойкость, позволяющая применять датчик в установках с подогревом.
• Температурный диапазон хранения: от -20 °C до 65 °C — широкий интервал без ухудшения метрологических характеристик.

Степень защиты корпуса:

• Класс защиты: IP40 — защита от твёрдых частиц размером более 1 мм; при этом прибор не имеет влагозащиты и должен эксплуатироваться в сухих помещениях.

Вакуумметр Leybold TTR 91 оптимален для применения в промышленных вакуумных системах и испытательных стендах. Компактность, точность измерения и широкий диапазон давлений делают его востребованным для задач контроля герметичности, мониторинга вакуума и подтверждения соответствия требованиям, предъявляемым аккредитованными по ГОСТ ISO/IEC 17025-2019 лабораториями, такими как Ликтест.
