Квадрупольный масс-спектрометр Leaklab QGA для криогенных резервуаров СПГ

Квадрупольный масс-спектрометр Leaklab QGA для криогенных резервуаров СПГ

Современные криогенные ёмкости для сжиженного природного газа (СПГ) являются ключевым звеном инфраструктуры по хранению и транспортировке этого энергоресурса. Контроль чистоты, газового состава и герметичности таких установок – сложная, но критически важная задача. Квадрупольный масс-спектрометр Leaklab QGA, оснащённый высокоточной системой анализа остаточных газов, представляет собой оптимальное решение для эксплуатации в условиях глубокого холода и низких температур. Испытания и поверка оборудования могут выполняться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест.

Особенности Leaklab QGA для работы с криогенными резервуарами СПГ

1. Высокая чувствительность и точность анализа:

   • Leaklab QGA оснащён квадрупольным масс-анализатором, разделяющим ионы по отношению массы к заряду (m/z). Это обеспечивает достоверное определение даже следовых концентраций газов и микропримесей.
   • Чувствительность системы позволяет регистрировать утечки гелия на уровне 1×10⁻⁹ Па·м³/с, что особенно важно при контроле герметичности криогенных резервуаров СПГ и систем вакуумной изоляции.

2. Специализация для работы в криогенных условиях:

   • Прибор совместим с криогенными системами, функционирующими при сверхнизких температурах, включая резервуары для хранения и транспортировки СПГ.
   • Leaklab QGA позволяет отслеживать эволюцию газового состава в резервуаре в процессе эксплуатации, своевременно выявлять подсос воздуха и других нежелательных компонентов, а также оценивать состояние вакуумной и многослойной изоляции.

3. Многофункциональность:

   • Leaklab QGA поддерживает несколько режимов эксплуатации, в том числе:
     • Проверку герметичности с использованием гелия (гелиевое течеискание).
     • Анализ состава остаточных газов в вакуумных полостях и газовых линиях.
     • Мониторинг давления в системе с помощью встроенного ионизационного вакуумметра.
   • Режим анализа по нарастанию давления позволяет оценивать герметичность и газоотделение без разборки и разрушения контролируемого объекта.

4. Простота эксплуатации:

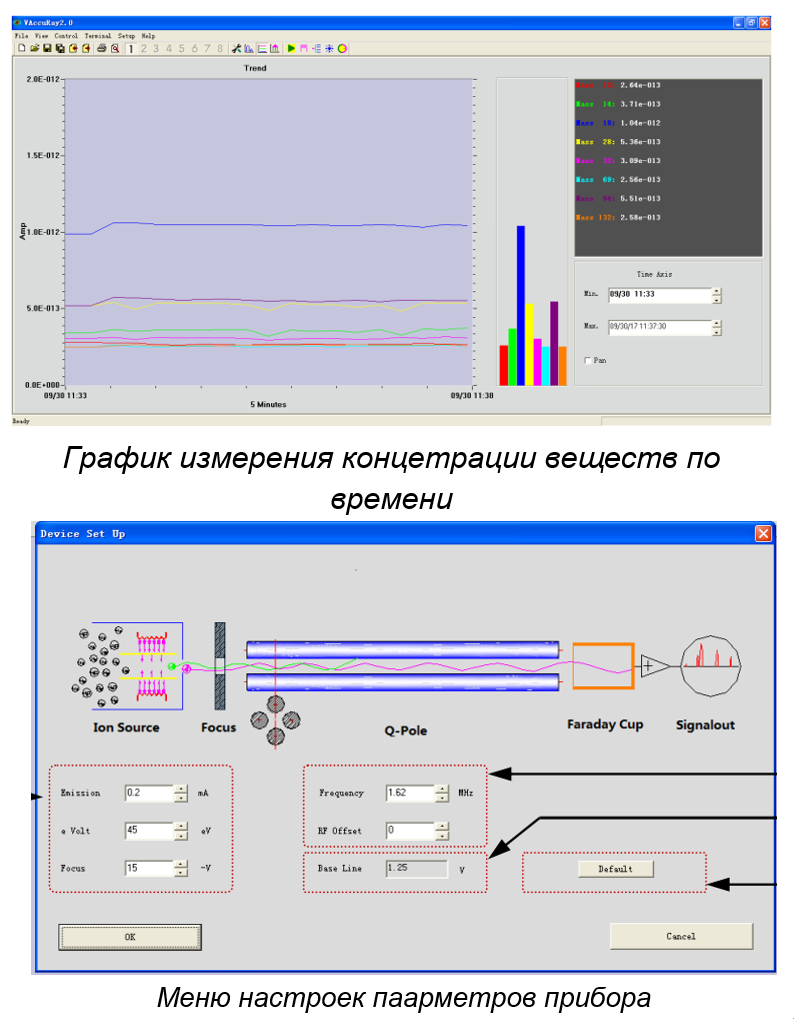

   • Интуитивно понятное программное обеспечение обеспечивает удобную настройку параметров измерений, формирование отчётов и автоматический сбор данных.
   • Реализован принцип «одного нажатия» для запуска типовых процедур анализа, что упрощает работу даже для малоподготовленного персонала.
   • Интегрированные функции дегазации и защиты ионного источника продлевают срок службы масс-спектрометра и снижают потребность в обслуживании.

5. Комплексная поставка от Лаборатории «Ликлаб» и испытания в Ликтест:

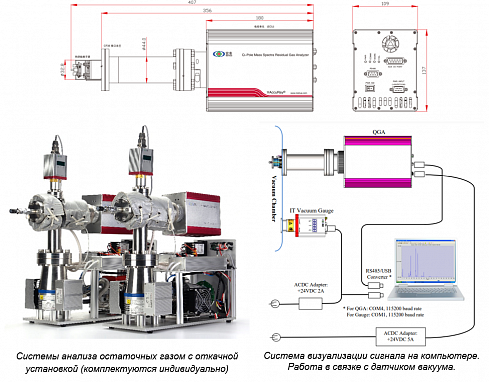

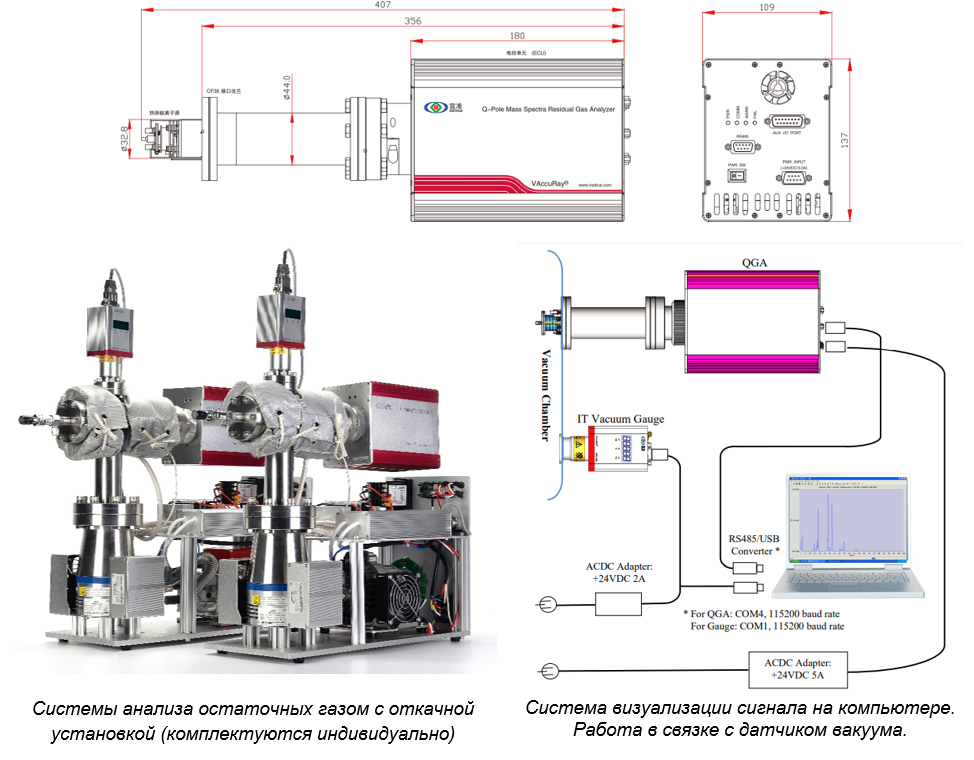

   • Leaklab QGA поставляется вместе с подобранной вакуумной системой и газовой обвязкой, что делает его готовым к внедрению решением для криогенных объектов.
   • Сервисное сопровождение, включая гарантийное и постгарантийное обслуживание, выполняется как на площадке заказчика, так и в специализированной лаборатории в Санкт-Петербурге.
   • Проверка метрологических характеристик и испытания оборудования могут проводиться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, что подтверждает соответствие измерений требованиям национальных и международных стандартов.

Применение Leaklab QGA в криогенных резервуарах СПГ

1. Контроль чистоты газа:

   • В процессе длительного хранения и транспортировки СПГ необходимо исключить попадание атмосферных газов и иных примесей, способных изменить теплотворную способность и эксплуатационные характеристики топлива.
   • Leaklab QGA обеспечивает непрерывный или периодический мониторинг состава газа в режиме реального времени, позволяя фиксировать даже минимальные утечки и загрязнения в криогенной системе.

2. Проверка герметичности:

   • Герметичность криогенных резервуаров определяет безопасность эксплуатации, минимизацию потерь СПГ и снижение рисков аварийных ситуаций.
   • Гелиевое течеискание с использованием Leaklab QGA обеспечивает высокую чувствительность при поиске дефектов в сварных швах, фланцевых соединениях, патрубках, магистралях и элементах корпуса резервуара.

3. Диагностика состояния резервуара:

   • Анализ газовой фазы позволяет выявлять процессы дегазации конструкционных и изоляционных материалов резервуара, что помогает прогнозировать износ и предотвращать деградацию теплоизоляции.
   • Leaklab QGA регистрирует динамику изменения давления и газового состава, обеспечивая раннюю диагностику отклонений и оперативное принятие мер по обслуживанию и ремонту.

Технические преимущества Leaklab QGA

• Диапазон измеряемых масс: 1–100 а.е.м., что покрывает большинство технологических и фоновый газов, характерных для криогенных и вакуумных систем СПГ.
• Максимальное рабочее давление: 5×10⁻² Па, что делает прибор оптимальным для применения в высоковакуумных и сверхвысоковакуумных установках.
• Удобная интеграция: легко встраивается в действующие системы контроля и диагностики резервуаров СПГ, в том числе через стандартные вакуумные интерфейсы и газовые линии.
• Функция автоматической калибровки: поддерживает стабильную точность и воспроизводимость измерений на протяжении всего жизненного цикла оборудования.

Квадрупольный масс-спектрометр Leaklab QGA – это универсальный и надёжный инструмент для детального анализа состава и чистоты газа, а также для высокоточного контроля герметичности криогенных резервуаров СПГ. Сочетание высокой чувствительности, удобного программного обеспечения и широкого набора режимов работы делает его незаменимым решением для предприятий газовой, криогенной и энергетической отраслей. Комплексные системы, поставляемые Лабораторией «Ликлаб», совместно с возможностью испытаний и калибровки в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, обеспечивают полный цикл – от подбора и внедрения оборудования до квалифицированного сервисного сопровождения и подтверждения качества измерений.
