Датчик вакуума ДА с ёмкостной мембраной
Аккредитованная по ГОСТ ISO/IEC 17025-2019 испытательная лаборатория Ликтест и компания Лаборатория Ликлаб предлагают высокоточные решения для измерения вакуума на основе датчиков с ёмкостной мембраной. Такой датчик обеспечивает повышенную точность и высокую разрешающую способность, что делает его оптимальным выбором для широкого спектра вакуумных систем.
Технические характеристики датчика:
- Разрешающая способность: ±0,03 Па.
- Основная погрешность датчика: ±5 Па.
- Верхний предел измерений: 10 000 Па.
- Тип присоединения: фланец KF16. Возможна поставка приварных фитингов с фланцем KF, а также хомутов и О-образных уплотнений для удобного подключения к вакуумным магистралям.
- Выходной интерфейс: RS-485 / Modbus RTU для цифровой передачи данных.
- Напряжение питания: 3–12 В.
- Рабочий температурный диапазон: +10…+35 °C.
- Материалы, контактирующие с измеряемой средой: керамическая мембрана и титановой сплав, устойчивый к агрессивным средам.
- Межповерочный интервал: 1 год.
- Включён в Госреестр средств измерений РФ: да, поставляется с действующей поверкой.

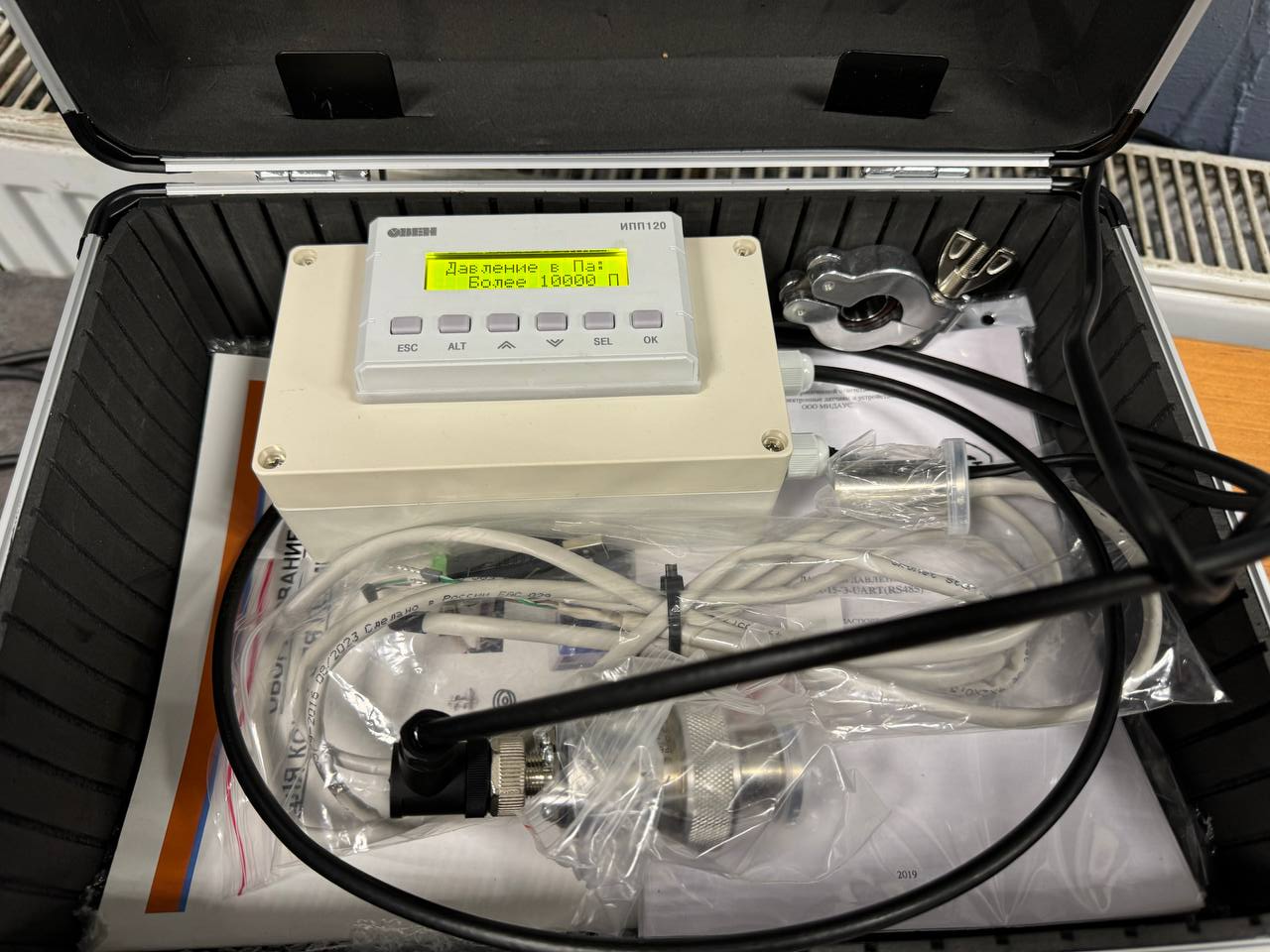

Комплект поставки
В базовый комплект поставки входят:
- Вакуумметр с фланцевым присоединением KF16.
- Алюминиевый хомут KF16.
- Центрирующее кольцо с витоновым уплотнением KF16.
- Блок питания для датчика.
- Программируемая панель индикации с заранее настроенными параметрами.
- Устройство для программирования и программное обеспечение для настройки нулевой точки датчика.
- Поверочная документация с государственной сертификацией, оформленная в том числе при участии аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест.
Программирование и настройка
Программирование панели индикации выполняется специалистами компании Лаборатория Ликлаб с использованием эталонных средств измерений в аккредитованной лаборатории Ликтест. При настройке проводится сравнение показаний с эталонными датчиками, что позволяет достигать максимально возможной точности. Дополнительно пользователю доступен режим самостоятельного программирования, который помогает поддерживать стабильную точность в течение всего срока эксплуатации оборудования.
Поверка и гарантия
Каждый датчик проходит государственную поверку и поставляется с комплектом подтверждающих документов, удостоверяющих соответствие заявленным метрологическим характеристикам. Повторную поверку, калибровку и тонкую настройку можно выполнить, обратившись в Лабораторию Ликлаб или в аккредитованную по ГОСТ ISO/IEC 17025-2019 лабораторию Ликтест, что обеспечивает прослеживаемость измерений и соответствие требованиям нормативной документации.
Преимущества ёмкостного вакуумметра:
- Высокая точность измерений за счёт керамической мембраны и прецизионной электроники.
- Удобная интеграция в вакуумные системы благодаря стандартным фланцевым соединениям.
- Гибкая настройка: программируемая панель индикации и возможность самостоятельной калибровки под конкретный технологический процесс.
- Надёжность и длительный срок службы: использование керамики и титанового сплава обеспечивает устойчивость к агрессивным средам и механическим воздействиям.
Мембранно-ёмкостные датчики давления вакуума обладают рядом ключевых преимуществ, которые делают их одним из наиболее востребованных решений в современной вакуумной технике. Ниже приведены основные достоинства таких датчиков.
1. Высокая точность измерений
Мембранно-ёмкостные датчики обеспечивают повышенную точность за счёт регистрации изменения электрической ёмкости, возникающего при деформации мембраны под действием давления. Такой принцип позволяет фиксировать даже очень малые изменения давления с высокой достоверностью, что особенно важно для точных научных экспериментов и высокотехнологичных промышленных процессов. Калибровка в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест дополнительно гарантирует прослеживаемость и метрологическую надёжность измерений.
2. Широкий диапазон измерений
Благодаря высокой чувствительности и стабильности характеристик, мембранно-ёмкостные датчики пригодны для измерения давления в широком диапазоне — от форвакуумного уровня до значений, близких к атмосферному. Это делает их универсальным инструментом для разнообразных вакуумных систем: от исследовательских стендов и лабораторных установок до промышленных вакуумных линий и технологического оборудования.
3. Надёжность и долговечность
Чувствительный элемент — мембрана — выполняется из высокопрочных материалов, таких как техническая керамика и коррозионно-стойкие металлы. Эти материалы демонстрируют устойчивость к механическим нагрузкам, коррозии и химически активным средам, что обеспечивает длительный ресурс работы датчика и стабильность его характеристик даже в тяжёлых эксплуатационных условиях.
4. Низкая зависимость от температурных колебаний
Благодаря правильно подобранным материалам и конструкторским решениям мембранно-ёмкостные датчики обладают сниженной температурной зависимостью. Это означает, что при изменении температуры окружающей среды или измеряемой среды сохраняется высокая стабильность показаний в пределах заявленного температурного диапазона, что особенно важно для длительных экспериментов и непрерывных технологических процессов.
5. Высокая разрешающая способность
Датчики данного типа способны регистрировать крайне малые приращения давления с высокой разрешающей способностью. Это критично в задачах, где необходимо отслеживать микроскопические изменения вакуума, например, при откачке до заданного уровня, контроле герметичности или в точных научных исследованиях.
6. Отсутствие механических подвижных частей
Мембранно-ёмкостные датчики давления вакуума не содержат сложных подвижных механических узлов. Отсутствие трущихся элементов снижает риск износа, уменьшает необходимость частого обслуживания и повышает общую надёжность устройства. Это, в свою очередь, сокращает эксплуатационные затраты и минимизирует простои оборудования.
7. Простота интеграции и калибровки
Такие датчики легко встраиваются в существующие системы мониторинга и управления вакуумом благодаря применению стандартных интерфейсов передачи данных, в том числе RS-485 с протоколом Modbus RTU. Поддерживается возможность как заводской, так и пользовательской калибровки под конкретные условия эксплуатации. Для ответственных измерений рекомендуется периодическая калибровка в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, что обеспечивает соответствие требованиям стандартов и регламентов.
8. Устойчивость к загрязнениям
Ряд моделей мембранно-ёмкостных датчиков спроектирован таким образом, чтобы минимизировать влияние загрязнений на точность и стабильность измерений. Конструктивные решения и выбор материалов позволяют использовать такие датчики в средах с наличием пыли, паров или других загрязняющих компонентов, снижая риск деградации чувствительного элемента.
9. Компактность и лёгкость
Мембранные ёмкостные датчики имеют малые габариты и небольшой вес, что облегчает их монтаж в стеснённых условиях и на сложных вакуумных трассах с большим количеством оборудования. Компактность особенно важна при модернизации существующих установок, где требуется добавить дополнительные точки контроля давления без серьёзной переделки системы.
Сочетание высокой точности, надёжности, долговечности и удобства интеграции делает мембранно-ёмкостные датчики одним из лучших решений для высокоточных измерений в вакуумных системах. Использование калибровки и поверки в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест и сопровождение специалистами Лаборатории Ликлаб обеспечивает соответствие оборудования требованиям современных стандартов и промышленной практики.
