Описание
Комплект датчика вакуума ДА: 50 – 101000 Па, +-50 Па с поверкой
Для эксплуатации в системах вакуумной техники разработан высокоточный эталонный датчик абсолютного давления ДА с фланцевым присоединением KF16. В качестве чувствительного элемента применены тензопреобразователи на базе гетероэпитаксиальных структур «кремний на сапфире», что обеспечивает исключительную точность, долговременную стабильность и надёжность работы. Комплект демонстрирует минимальную погрешность — не более 0,05 % от верхнего предела измерений — в диапазоне давлений от атмосферного до 0,25 мм рт. ст. при температуре окружающей среды от +10 °С до +40 °С. Поверка осуществляется в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест.
Особенности и преимущества:
- Коррекция нелинейности и температурной погрешности: Выполняется в электронном модуле датчика. Тензопреобразователь реализован по мостовой схеме, что устраняет необходимость отдельного выравнивания температур чувствительного элемента и термодатчика.
- Цифровая настройка и передача данных: Датчик оснащён интерфейсом RS-485 с протоколом Modbus, что облегчает его включение в автоматизированные системы управления и удалённого мониторинга. Все параметры конфигурации и считывание измеренных значений выполняются по цифровому интерфейсу.
- Поставляется с индикатором: В комплект входит индикаторный модуль, принимающий данные по линии Modbus и обеспечивающий наглядный контроль давления в режиме реального времени.
Технические характеристики вакуумметра ДА-15-В:
- Область применения: Вакуумметр для высокоточных измерений в вакуумной технике, современная альтернатива термопарным вакуумметрам.
- Вид измеряемого давления: Абсолютное.
- Диапазон измеряемых давлений: от 0,1 до 760 мм рт. ст.
- Абсолютная погрешность: не более ± 50 Па.
- Диапазон рабочих температур: +10 … +35 °С.
- Тип подключения: Фланцевое соединение KF16.
- Выходной сигнал: RS-485 / Modbus RTU.
- Напряжение питания: 3–12 В.
- Материал, контактирующий со средой: Титановый сплав.
- Межповерочный интервал: 1 год.
- Номер в Госреестре средств измерения РФ: 50730-13.

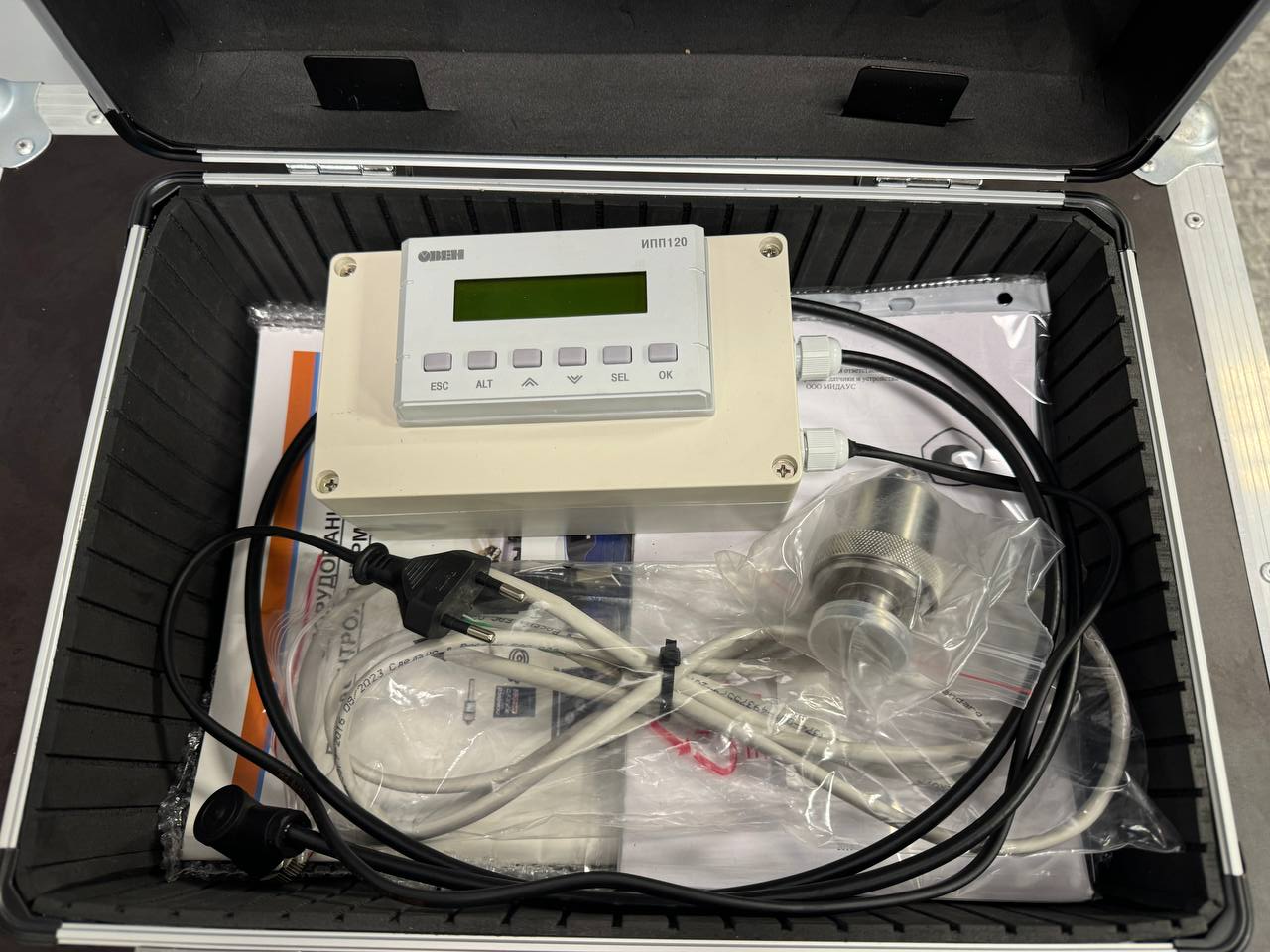

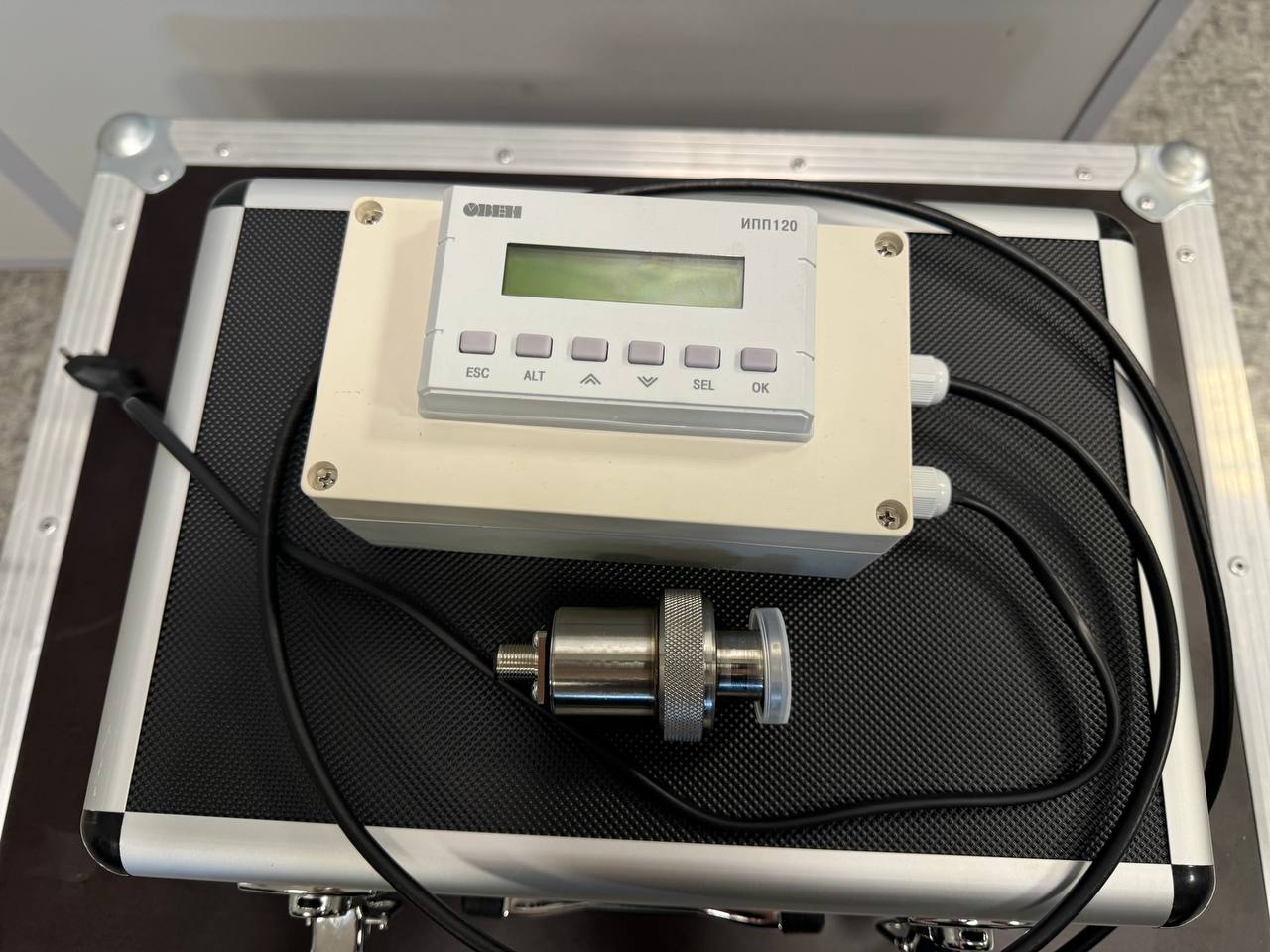

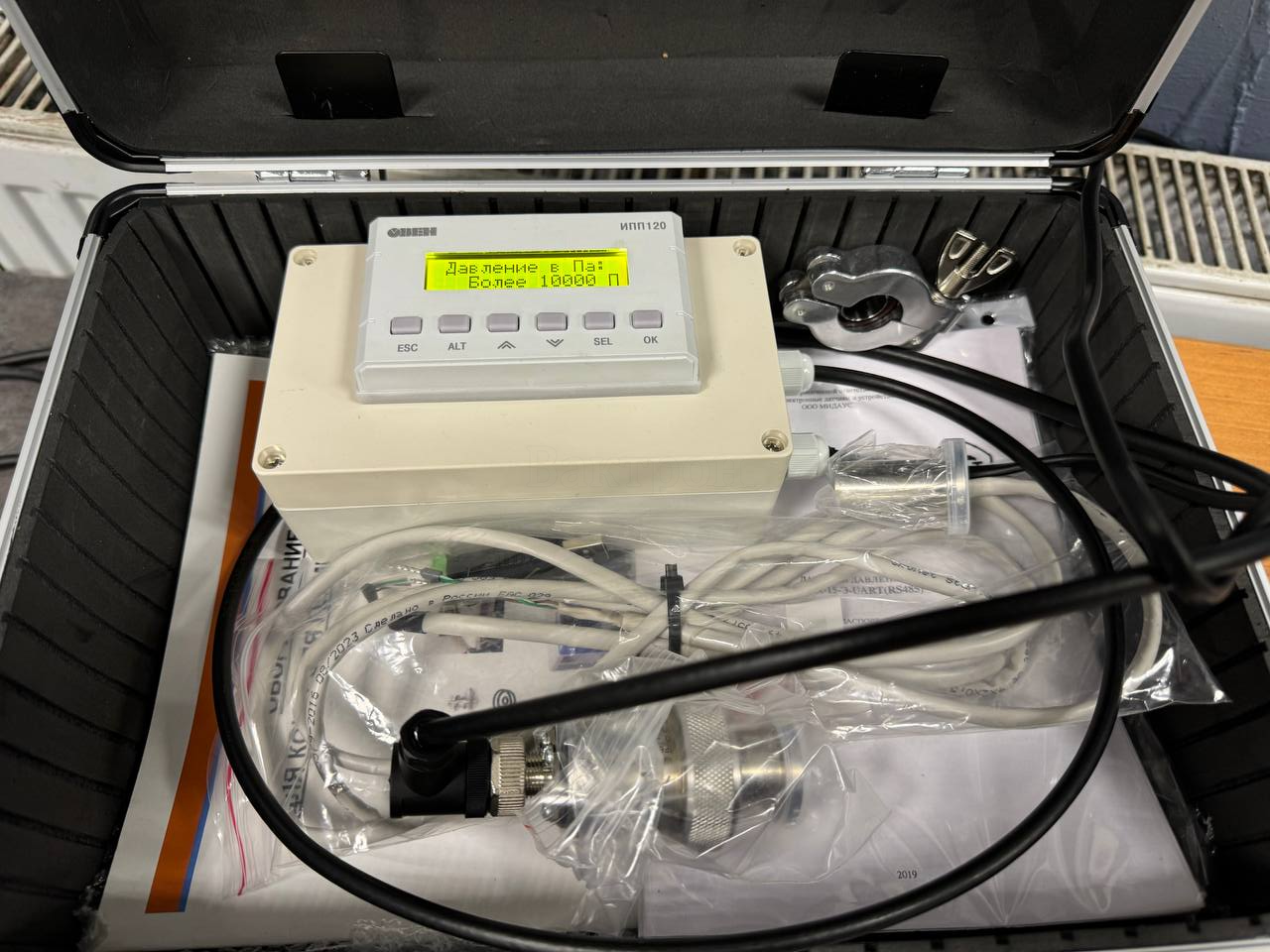

Комплект поставки
В состав стандартного комплекта входят:
- Вакуумметр с фланцем KF16.
- Алюминиевый хомут KF16.
- Центрирующее кольцо с витоновым уплотнением KF16.
- Блок питания для датчика.
- Программируемая панель индикации с заранее установленными параметрами.
- Устройство для программирования и программное обеспечение для настройки нулевой точки на датчике.
- Документы о поверке с государственной сертификацией, выполненной в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест.
Программирование и настройка
Панель индикации предварительно программируется специалистами компании Лаборатория Ликлаб с использованием эталонных средств измерений. При калибровке проводится сравнение показаний с образцовыми датчиками давления для достижения максимально возможной точности. Кроме того, пользователю доступна функция самостоятельного перепрограммирования и корректировки настроек, что позволяет поддерживать высокую точность измерений на протяжении всего срока эксплуатации.
Поверка и гарантия
Каждый датчик поставляется с комплектом документов о государственной поверке, подтверждающих соответствие прибора заявленным метрологическим характеристикам. Первичная и периодическая поверка, а также дополнительная настройка и калибровка могут выполняться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест и в Лаборатории Ликлаб, что гарантирует прослеживаемость к государственным эталонам.
Высокое быстродействие
Одним из ключевых достоинств датчиков серии ДА является высокое быстродействие. За счёт применения производительного микроконтроллера и скоростного аналого-цифрового преобразователя (АЦП) минимальный интервал обновления измеренных данных составляет всего 25 мс. Максимальное время отклика определяется выбранными настройками пользователя — количеством точек усреднения, параметрами цифровой фильтрации и установленным интервалом измерений.
Диапазон и точность
Датчик обеспечивает широкий диапазон измерений — от атмосферного давления до 25 Па — при минимальном уровне вибраций в системе. При соблюдении регламента эксплуатации и регулярном выполнении процедуры «обнуления» перед началом измерений прибор сохраняет высокую точность показаний по всему рабочему диапазону. Наличие цифрового интерфейса вывода данных значительно упрощает интеграцию датчика в сложные автоматизированные системы управления, вакуумные стенды и лабораторные комплексы.
Недостатки
К особенностям конструкции относится чувствительность к вибрационным воздействиям, характерная для всех мембранных измерительных преобразователей. Для сохранения заявленной точности следует минимизировать механические колебания и удары, передающиеся на корпус датчика. Также важно регулярно выполнять калибровку (обнуление нулевой точки), особенно при работе в ответственных измерительных задачах.
Датчик внесён в Государственный реестр средств измерений РФ, что подтверждает его надёжность, соответствие требованиям по точности и пригодность к применению в промышленности и лабораторных исследованиях. Поверка и метрологическое сопровождение могут выполняться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, обеспечивающей высокий уровень качества и прослеживаемости измерений.
