Описание
Комплект датчика дифференциального давления ДД: 5 – 1000 Па, +-1 Па с поверкой
Комплект предназначен для высокоточного измерения дифференциального давления в диапазоне до 1000 Па с погрешностью не более ±1 Па. Применение данного решения обеспечивает стабильные и воспроизводимые результаты в широком спектре условий эксплуатации. Поверка проводится в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что подтверждает соответствие требованиям к измерениям.
Комплект поставки включает:
- Датчик дифференциального давления ДД — ключевой измерительный элемент системы, выполняющий прецизионное определение разности давлений.
- Устройство пневмоэлектрическое для безопасной подачи давления — модуль для безопасного подключения, регулирования и контроля подаваемого давления.
- Блок питания для датчика — источник стабилизированного питания, обеспечивающий корректную и долговременную работу датчика.

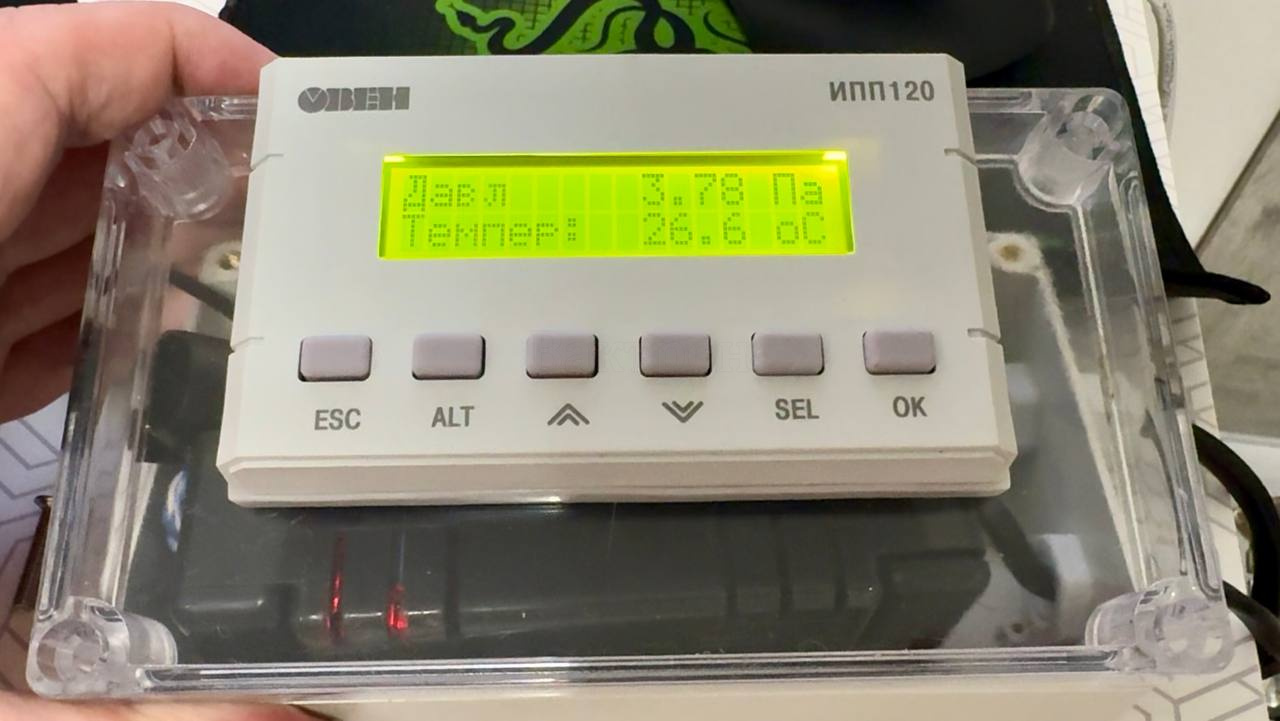

- Программируемая панель индикации с предустановленными настройками — удобный интерфейс отображения параметров, позволяющий осуществлять мониторинг давления в режиме реального времени.
- Устройство для программирования и программное обеспечение — комплект для настройки параметров и калибровки нулевой точки датчика, что обеспечивает долговременную стабильность и высокую точность измерений.
- Документы о поверке — комплект сопровождается свидетельствами о поверке, выданными аккредитованной по ГОСТ ISO/IEC 17025-2019 лабораторией «Ликтест», подтверждающими соответствие оборудования государственным метрологическим требованиям по точности и надежности.
Данный комплект представляет собой полностью готовое решение для предприятий, где необходимы высокоточные измерения дифференциального давления и надежная передача данных в системы автоматизированного контроля и управления.
Описание
Комплект датчика дифференциального давления ДД разработан для точного измерения разности давлений в системах контроля и управления технологическими процессами. Основные области применения включают коммерческий учет расхода природного газа, а также мониторинг и регулирование различных технологических параметров, в которых критична высокая метрологическая точность.
Область применения:
- Системы контроля и автоматизированного управления технологическими процессами
- Коммерческий учет расхода природного газа в промышленных и коммунальных объектах
Рабочая среда:
- Газы, неагрессивные к титановым сплавам и нержавеющей стали. Для "минусовой" приемной камеры допускается применение только сухих неагрессивных газов.
Диапазоны измеряемых давлений (МПа):
- 0,001 / 0,0025 / 0,004 / 0,006 / 0,01 / 0,025 / 0,04 / 0,1 / 0,16
Точность:
- Предел основной погрешности: 0,15% / 0,25% / 0,5% от установленного диапазона измерения
- Дополнительная погрешность от влияния температуры (на каждые 10 °C):
- ±0,02% (для основной погрешности ±0,15%)
- ±0,03% (для основной погрешности ±0,25%)
- ±0,1% (для основной погрешности ±0,5%)
Рабочие статические давления (МПа):
- Диапазон статического давления: 0 — 1,6 МПа
- Погрешность от влияния статического давления:
- 0,15% для класса точности 0,15
- 0,25% для классов точности 0,25 и 0,5
Диапазон рабочих температур:
- От -40 °C до +80 °C
Выходной сигнал:
- Интерфейс / протокол обмена: UART/Mida, RS-485/Mida, RS-485/Modbus
- Напряжение питания:
- (061) 3,0 — 3,6 В
- (062, 063, 064) 4,5 — 12 В
- Потребляемый ток:
- 2 — 5 мА в зависимости от модификации (UART, RS-485)
Подключение и масса:
- Тип электрического подключения: соединитель DINC
- Тип штуцера для присоединения к системе: M12 x 1,5
- Масса датчика: не более 0,25 кг
Межповерочный интервал:
- 5 лет (поверка выполняется в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» с оформлением соответствующих документов)
Гарантийный срок:
- 3 года со дня ввода в эксплуатацию при соблюдении условий эксплуатации и хранения
Дополнительные устройства:
- Трехвентильный блок МИДА-БВ-601 для безопасного подключения, пуска и останова датчиков (приобретаетcя отдельно и рекомендуется для эксплуатации в ответственных узлах измерения).
Комплект поставляется с полным набором необходимых компонентов и официальными документами о поверке, выполненной лабораторией «Ликтест», аккредитованной по ГОСТ ISO/IEC 17025-2019. Это подтверждает соответствие комплекта требованиям по точности и надежности и позволяет использовать его в критически важных технологических и учетных процессах.
