Капиллярная течь формирует стабильный поток гелия заданной величины. Устройство используется для настройки чувствительности течеискателей. Конструкция обеспечивает долговременную стабильность параметров.
Описание
Основные характеристики и преимущества:
- Принцип действия: капиллярная контрольная течь с расходом порядка 10−9 м³·Па/с.
- Широкие возможности применения: внутренняя полость течи может быть заправлена различными газами по запросу заказчика.
- Стандартная комплектация:
- Контрольная течь в индивидуальной защитной коробке.
- Фильтрующий элемент, предотвращающий попадание частиц и загрязнений из контролируемых объектов.
- Свидетельство (протокол) с указанием точно измеренного расхода.
Технические параметры:
- Паспортный расход: 2,97×10−9 м³·Па/с при температуре 23 °C.
- Реальный расход, подтверждённый измерениями в лаборатории: 2,3×10−9 м³·Па/с (с учётом температурной коррекции).
Гелиевые контрольные течи незаменимы при настройке и поверке оборудования на крупных вакуумных установках и в вакуумных камерах. В сочетании с гелиевым течеискателем и внешними вакуумными насосами они обеспечивают высокую точность и воспроизводимость результатов, что критически важно для корректной калибровки и настройки приборов.
Для обеспечения прослеживаемости измерений и соответствия требованиям промышленных стандартов контрольные течи проходят поверку в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, что подтверждает достоверность указанных в документации значений расхода.
Где приобрести:
Для оформления заказа, подбора параметров по вашим требованиям и получения дополнительной технической информации обращайтесь в лабораторию Ликлаб. Измерения и калибровка выполняются в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, что гарантирует качество, точность и надёжность предлагаемых решений.
Контрольная течь — это специализированное устройство, предназначенное для формирования стабильного и строго заданного по величине потока индикаторного газа (чаще всего гелия). Такие устройства применяются для проверки чувствительности, настройки и калибровки оборудования, используемого при контроле герметичности и течеискания.
Контрольная капиллярная течь КТК-2УП спроектирована для получения устойчивого потока гелия, что особенно важно при установке, настройке и определении чувствительности гелиевых течеискателей и систем обнаружения утечек. Течь КТК-2УП может применяться как при вакуумном методе течеискания, так и при методе щупа для проверки герметичности.

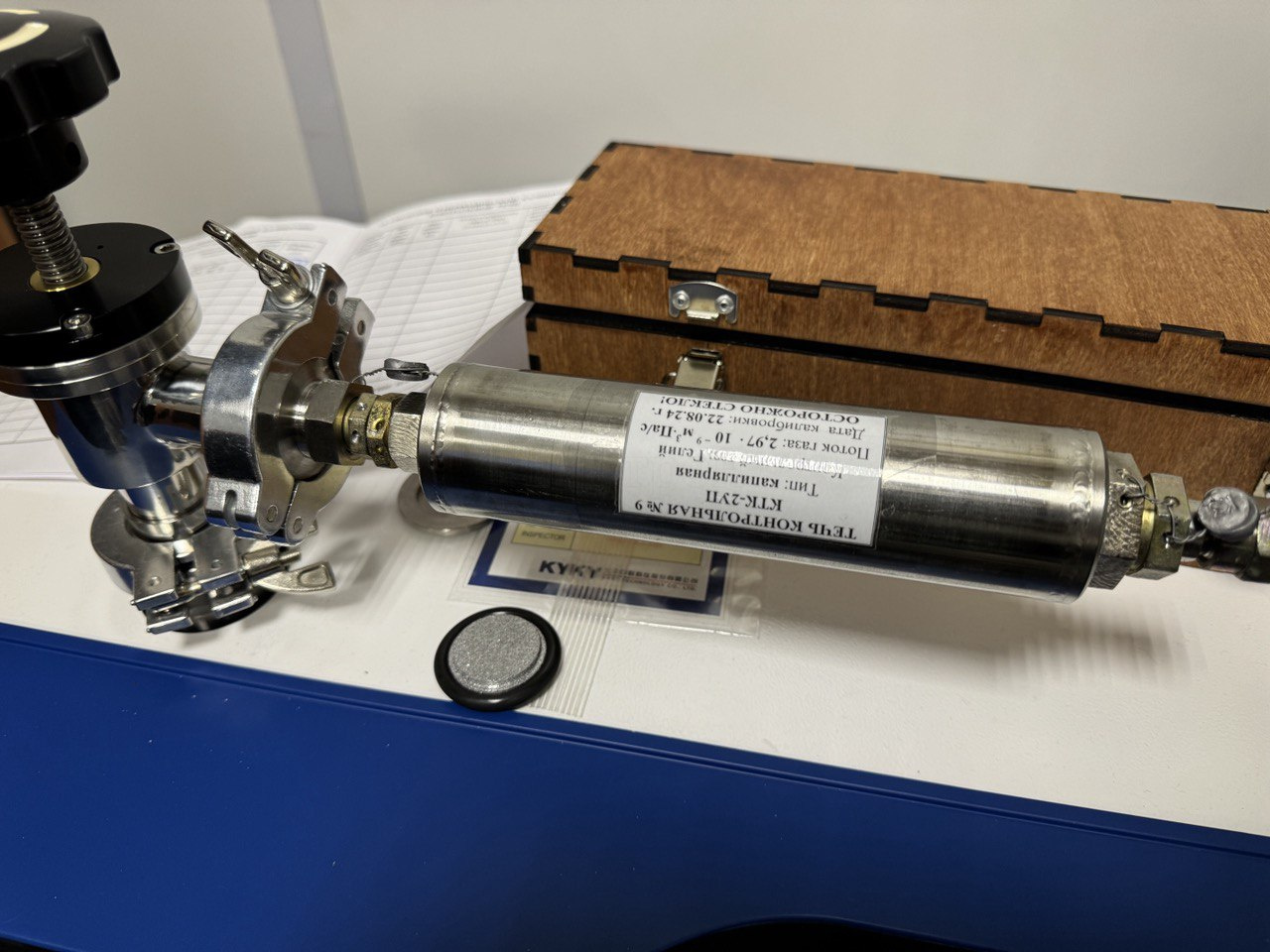

Конструктивно контрольная течь включает корпус, выполняющий роль резервуара для гелия, заправочный клапан с заглушкой для наполнения устройства газом, а также фланец KF25, обеспечивающий надёжное и герметичное подключение к испытываемой системе.
Технические характеристики КТК-2УП:
- Контрольный газ: 100% гелий
- Диапазон расхода гелия: от 2,67 × 10⁻⁹ до 6,5 × 10⁻⁸ м³·Па/с
- Погрешность измерения расхода: ± 30%
- Рабочий диапазон давлений: от 0,5 до 10 кГс/см²
- Температурная поправка расхода гелия: 1% на 1 °C
- Максимальные габаритные размеры: 42 × 205 мм
- Межкалибровочный интервал: 12 месяцев
- Масса: не более 1 кг
Контрольные течи КТК-2УП изготавливаются с учётом индивидуальных требований заказчика по величине и диапазону потока контрольного газа. Это позволяет оптимально интегрировать их в различные системы контроля герметичности и течеискания. Калибровка и подтверждение характеристик выполняются в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, что обеспечивает соответствие метрологическим и отраслевым требованиям.
