Эталонные гелиевые течи Leaklab БГ на базе поверенного редуктора

Эталонные течи серии БГ предназначены для формирования калиброванных потоков контрольного гелия при настройке и метрологическом подтверждении чувствительности портативных «щуповых» течеискателей, манометрических течеискателей и стендов контроля герметичности. Конструкция реализована на основе аттестованного редуктора давления со встроенным измерительным элементом течи, что обеспечивает стабильную подачу микропорций газа непосредственно в точку контроля или в технологическую линию. Подход соответствует требованиям ГОСТ Р 50.05.01-2018 и ISO 20485 к средствам воспроизведения утечек и методикам проверки чувствительности. Калибровка и испытания эталонных течей Leaklab выполняются в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, что гарантирует прослеживаемость результатов к государственным эталонам.

Конструктивная схема

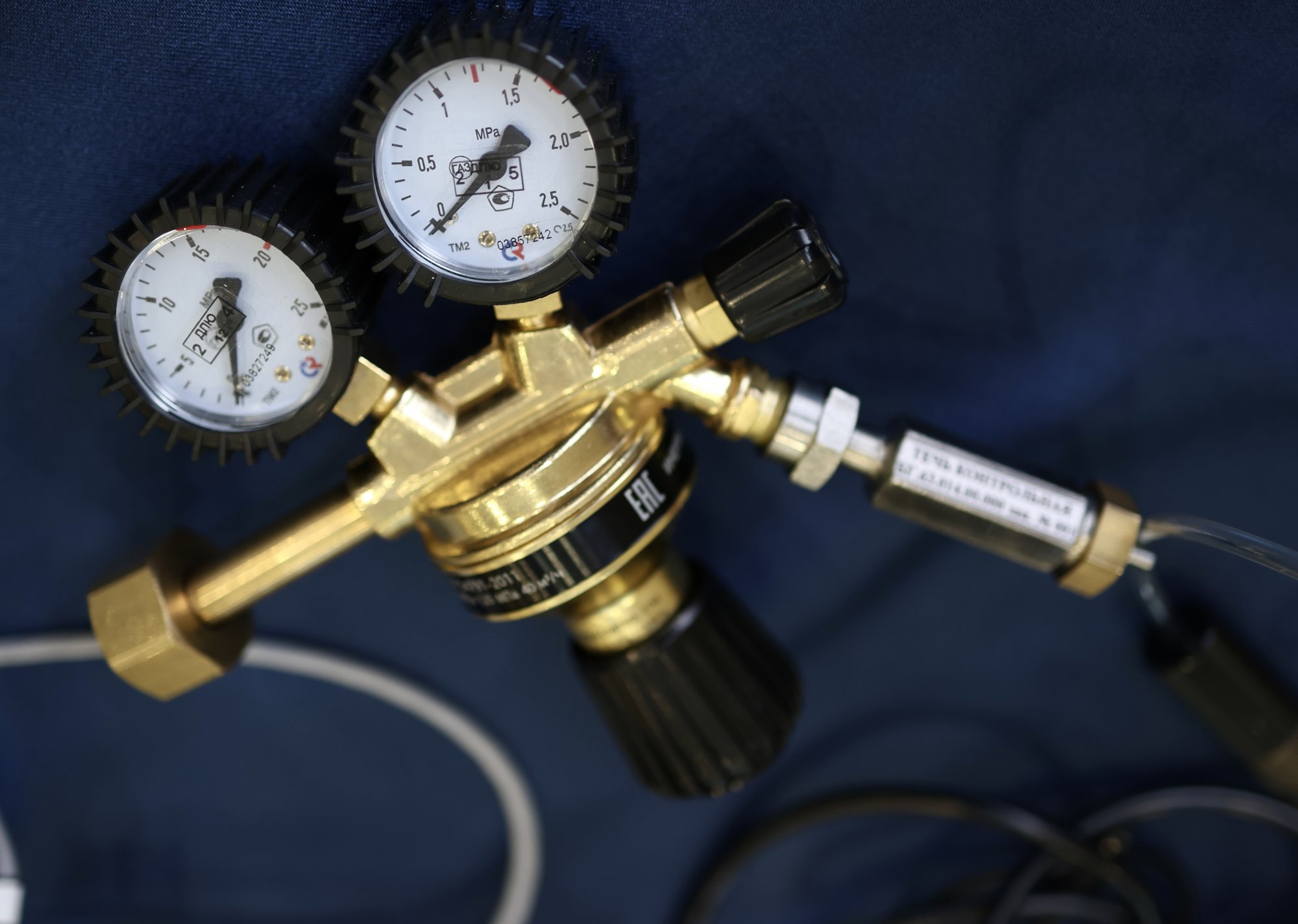

Базовым элементом является поверенный редуктор с входным каналом высокого давления для подключения баллона с гелием и регулируемым выходным давлением. На стороне низкого давления установлен эталонный ограничитель расхода капиллярного либо пористого типа; его корпус изготовлен из нержавеющей стали и герметично присоединён к редуктору. Два манометра обеспечивают одновременный контроль остаточного давления в баллоне и установленного рабочего давления на выходе редуктора. В совокупности это формирует устойчивый и воспроизводимый поток гелия, числовое значение которого определяется рабочим давлением, температурой и передаточной характеристикой измерительного элемента течи.

Физическая основа и стабильность потока

Поток гелия через капилляр или пористую вставку задаётся режимом течения в канале. В области малых расходов при среднем давлении реализуется молекулярный или переходный режим, при котором массовый поток пропорционален среднему давлению и обратно пропорционален квадратному корню из температуры. При более высоких давлениях устанавливается ламинарный режим по закону Пуазейля, когда объёмный расход определяется перепадом давлений и вязкостью газа. На практике это означает, что стабилизация выходного давления редуктором и поддержание стабильной температуры непосредственно повышают воспроизводимость утечки. Элементы КТР спроектированы с низким температурным коэффициентом и минимальным дрейфом; типичная расширенная неопределённость установления потока при k=2 составляет 10–15% с учётом влияния давления и температуры. Параметры подтверждаются в аккредитованной лаборатории Ликтест по ГОСТ ISO/IEC 17025-2019.

Область применения

КТР используются для проверки работоспособности и ежедневной верификации портативных течеискателей перед началом смены, при калибровке чувствительности стендов «обдува», а также для количественной оценки измеренного сигнала в эквиваленте утечки гелия. На производственных линиях течь-редуктор применяют как источник малых доз гелия для моделирования «наихудших условий» поиска утечек и для контроля корректности установки порогов срабатывания. В лабораторной практике КТР служит источником относительно больших потоков по сравнению с микротечами сверхвысокого вакуума и удобен для настройки систем, работающих при атмосферном давлении и вакуумно-щуповых методах. Для критичных задач герметичности рекомендуется регулярная поверка в лаборатории Ликтест, аккредитованной по ГОСТ ISO/IEC 17025-2019.

Диапазоны и типовые характеристики

Серия охватывает диапазон 1×10⁻⁵…1×10⁻³ Па·м³/с по гелию при температуре 20 °C и при рабочем давлении, установленном редуктором. Номинальный поток задаётся в процессе калибровки и фиксируется в паспорте с указанием условий измерений, расширенной неопределённости и коэффициентов пересчёта по давлению и температуре. Входное давление редуктора рассчитано на работу с баллоном гелия до 15–20 МПа в соответствии с паспортом редуктора, рабочее выходное давление задаётся плавно в пределах, необходимых для обеспечения требуемого расхода измерительного элемента. Для минимизации влияния примесей рекомендуется использовать гелий не ниже класса 5.0. Диапазоны и фактические значения потока подтверждаются протоколами аккредитованной лаборатории Ликтест.

Прослеживаемость и документирование

Каждая течь-редуктор поставляется с протоколом калибровки, выполненной поверенным эталоном расхода или методом сравнений с рабочим эталоном утечки в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест. В протоколе указываются номинальный поток при опорных условиях, расширенная неопределённость, температурный коэффициент, диапазон допустимого рабочего давления и дата следующей калибровки. Межкалибровочный интервал, как правило, составляет двенадцать месяцев при соблюдении регламентных условий эксплуатации. Наличие аккредитации по ГОСТ ISO/IEC 17025-2019 обеспечивает международно признаваемую прослеживаемость и корректность оценок неопределённости.

Особенности применения с портативными течеискателями

Перед проверкой течеискателя выполняют продувку и стабилизацию нулевой линии прибора. Редуктор устанавливается на баллон, выходное давление изначально минимизируется и затем плавно увеличивается до получения индикации, соответствующей порогу чувствительности, заявленному для испытаний. Щуп течеискателя прикладывается к выпускному соплу эталонной течи, регистрируется отклик и проверяется воспроизводимость сигнала. После подтверждения чувствительности настройки прибора сохраняются, и выполняется поиск утечек на изделии. Для контроля ложных срабатываний щуп выводится в зону «чистого» воздуха, что подтверждает селективность к гелию и корректность нулевой установки. Рекомендуется периодически сверять показания с протоколами калибровки, выданными лабораторией Ликтест.

Применение в манометрических методах

При поверке манометрических течеискателей течь КТР вводится в контролируемый объём через адаптер, создавая известный эквивалентный газовый приток. По измеренной скорости изменения давления рассчитывается чувствительность системы и выполняется сопоставление с требуемым классом герметичности. Такой подход удобен при аттестации стендов контроля герметичности емкостного или вакуумно-напорного типа, а также при периодической проверке их стабильности. Для подтверждения результатов может использоваться эталонное оборудование лаборатории Ликтест, аккредитованной по ГОСТ ISO/IEC 17025-2019.

Интеграция в технологический процесс

В составе технологических установок течь-редуктор может выступать в роли источника стабильных микропорций гелия для маркировки потока, для проверки герметичности теплообменников и запорной арматуры «на лету», а также для периодической самопроверки измерительных каналов без разборки оборудования. Конструкция позволяет вывести штуцер эталонной течи в технологический шкаф и управлять расходом поворотом рукоятки редуктора без доступа к баллону. Это упрощает внедрение эталонной течи в систему промышленного контроля и облегчает соблюдение требований внутренних регламентов и стандартов, подтверждаемых лабораторией Ликтест.

Эксплуатационные рекомендации

Стабильность показаний обеспечивается при эксплуатации в помещении с постоянной температурой, без сквозняков и локальных источников гелия. Перед началом смены рекомендуется кратковременная продувка гелия через измерительный элемент для удаления воздуха и остаточной влаги. При хранении сопло закрывается защитным колпачком, редуктор разгружается, вентиль баллона перекрывается. В целях безопасности необходимы надёжное крепление баллона, регулярный контроль исправности манометров и исключение попадания масел и влаги в газовый тракт. Все операции с редуктором должны выполняться обученным персоналом в соответствии с инструкциями по охране труда при работе с баллонами сжатых газов. Соблюдение этих рекомендаций позволяет сохранять характеристики, заявленные и подтверждённые лабораторией Ликтест по ГОСТ ISO/IEC 17025-2019.

Техническая информация для проектировщиков

Номинальный поток каждой конкретной течи указывается при опорных условиях 20 °C и 101,325 кПа; пересчёт на иную температуру выполняется по коэффициенту, приведённому в паспорте. Для ориентировочных оценок в молекулярной области используется зависимость массового расхода от среднего давления и обратной пропорциональности квадратному корню из абсолютной температуры. В ламинарной области применяется изотермическая модель Пуазейля, чувствительная к вязкости гелия. Граница между режимами определяется результатами калибровки, поэтому для метрологических расчётов следует опираться на паспортные значения и предоставленные коэффициенты пересчёта. При проектировании стендов рекомендуется закладывать межкалибровочные интервалы и процедуры сверки с данными аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест.

Комплект поставки и сервис

В стандартный комплект входит сборка «редуктор + эталонная течь», паспорт изделия, протокол калибровки, защитный колпачок сопла, руководство по эксплуатации и методические указания по проверке чувствительности течеискателей. По отдельному запросу доступны сменные измерительные элементы с другими номиналами потока, гибкие линии отбора, адаптеры под щуповые наконечники и переходники для подключения к манометрическим стендам. Предусмотрены услуги поверки и перекалибровки, ремонта редукторной части и восстановления измерительных элементов с подтверждением характеристик. Все сервисные операции, включая повторную калибровку, выполняются в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест с оформлением обновлённой документации.

Заключение

Leaklab БГ объединяет метрологически аттестованную гелиевую течь и надёжный редуктор, обеспечивая воспроизводимое формирование микропотоков гелия как для быстрой ежедневной проверки течеискателей, так и для количественной калибровки стендов контроля герметичности. Устройство устойчиво к внешним воздействиям, удобно в эксплуатации, соответствует действующим нормативным требованиям и закрывает задачу создания эталонной утечки в диапазоне 10⁻⁵…10⁻³ Па·м³/с при работе на атмосферном давлении и в вакуумно-щуповых схемах. Подтверждение характеристик и прослеживаемости, выполняемое аккредитованной по ГОСТ ISO/IEC 17025-2019 лабораторией Ликтест, делает Leaklab БГ надёжным инструментом для промышленной и лабораторной метрологии утечек.
