Калиброванная течь БГ.63.002.00.000

Контрольная капиллярная течь применяется для настройки течеискателей, поверки их чувствительности, а также для количественного определения утечек при проведении контроля герметичности. Аккредитованная по ГОСТ ISO/IEC 17025-2019 испытательная лаборатория «Ликтест» выполняет калибровку и поверку таких контрольных течей с оформлением протоколов установленного образца.

Принцип действия основан на прохождении контрольного газа через тонкий стеклянный капилляр с заранее заданными параметрами пропускной способности.

С конструктивной точки зрения контрольная течь представляет собой герметичный корпус‑резервуар для контрольного газа. В состав изделия входит заправочный клапан с заглушкой, предназначенный для заполнения течи газом. Кроме того, предусмотрен присоединительный патрубок диаметром 10 мм для подключения течи к испытываемой системе (исполнение 1) либо линейка (исполнение 2) для измерения скорости перемещения щупа течеискателя и оценки величины утечки.

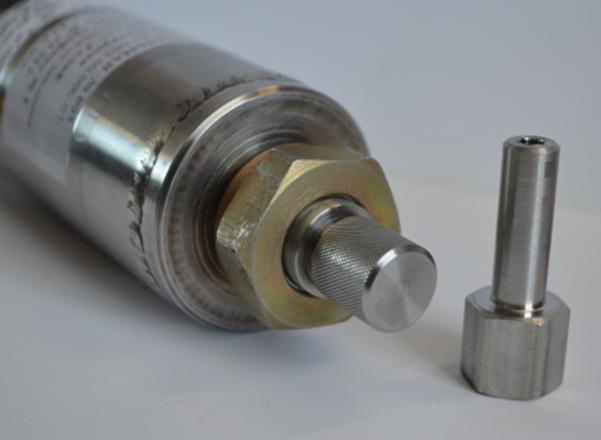

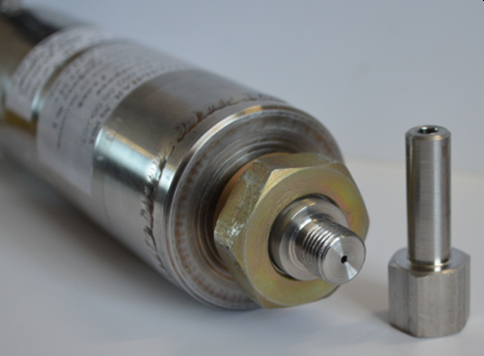

По запросу заказчика конфигурация присоединительного патрубка может быть изменена под конкретный тип течеискательной системы. Заправочный клапан оснащен штуцером с ниппельным соединением и резьбой М16×1,5, что обеспечивает удобство подключения и надежную герметичность.

Каждый тип контрольной течи обладает собственным набором характеристик и применяется для определенного диапазона задач.

1. Контрольная течь (исполнения 1 и 2):

   • Обозначения: Исполнение 1 — БГ.63.002.00.000-1, исполнение 2 — БГ.63.002.00.000-2.
   • Диапазон потока контрольного газа: Для исполнения 1 — от 1,33·10^–8 до 1,33·10^–5 м³·Па/с; для исполнения 2 — от 6,67·10^–8 до 1,33·10^–5 м³·Па/с.
   • Максимальные габаритные размеры: Исполнение 1 — 280×90×50 мм; исполнение 2 — 235×90×55 мм.
   • Межкалибровочный интервал: От 3 до 12 месяцев в зависимости от условий эксплуатации и требований метрологического контроля. Калибровка может проводиться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».

2. Течь с манометром (исполнения 1 и 2):

   • Обозначения: Исполнение 1 — БГ.63.002.00.000-3, исполнение 2 — БГ.63.002.00.000-4.
   • Диапазон потока: Одинаковый для обоих исполнений — от 1,33·10^–7 до 1,33·10^–4 м³·Па/с.
   • Максимальные габаритные размеры: Исполнение 1 — 280×90×110 мм; исполнение 2 — 235×90×110 мм.
   • Межкалибровочный интервал: От 12 до 24 месяцев. Для подтверждения стабильности потока рекомендуется периодическая поверка в лаборатории «Ликтест», аккредитованной по ГОСТ ISO/IEC 17025-2019.

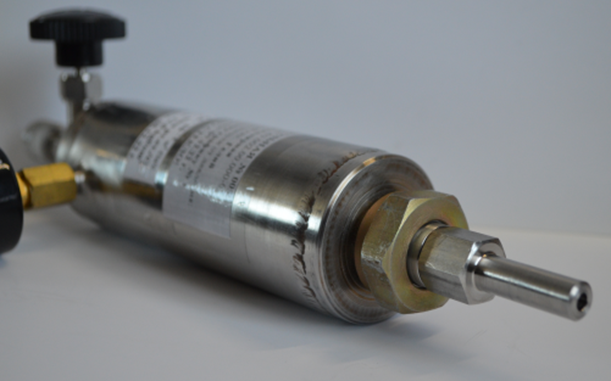

3. Течь с клапаном (исполнения 1 и 2):

   • Обозначения: Исполнение 1 — БГ.63.002.00.000-5, исполнение 2 — БГ.63.002.00.000-6.
   • Диапазон потока: Аналогичен течам с манометром — от 1,33·10^–7 до 1,33·10^–4 м³·Па/с.
   • Максимальные габаритные размеры: Исполнение 1 — 325×90×110 мм; исполнение 2 — 285×90×110 мм.
   • Межкалибровочный интервал: От 6 до 12 месяцев. Оптимальный интервал устанавливается по результатам калибровки в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».

Общие технические характеристики для всех типов течей:

• Контрольный газ: Допускается применение гелия, элегаза, азота, аргона и других химически неагрессивных газов, а также различных хладагентов, совместимых с материалами конструкции.
• Относительное отклонение потока: Не превышает ±30% от номинального значения при соблюдении регламентированных условий эксплуатации.
• Рабочее давление контрольного газа: В диапазоне от 0,1 до 1,0 МПа.

Благодаря разнообразию исполнений и диапазонов потока каждая модель контрольной капиллярной течи может быть адаптирована под конкретные условия эксплуатации и требования к точности измерений. Правильно подобранная течь в сочетании с регулярной калибровкой в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» обеспечивает надежный и воспроизводимый контроль герметичности в промышленных и лабораторных системах.
