Модификация течи имеет уточнённые параметры потока для контроля точности течеискателей. Конструкция устойчива к изменению температуры и хранения. Используется в регламентных измерениях.
Описание

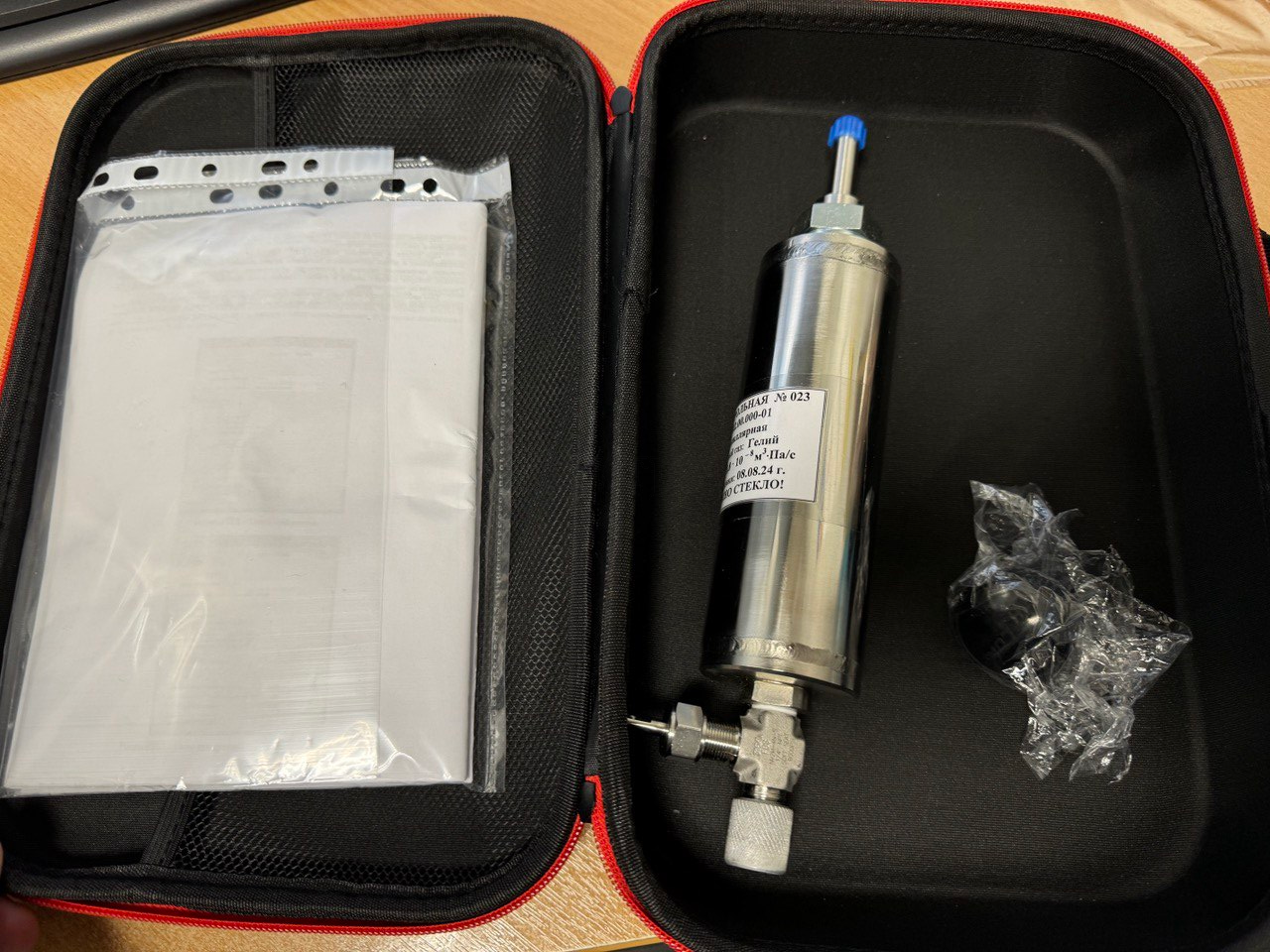

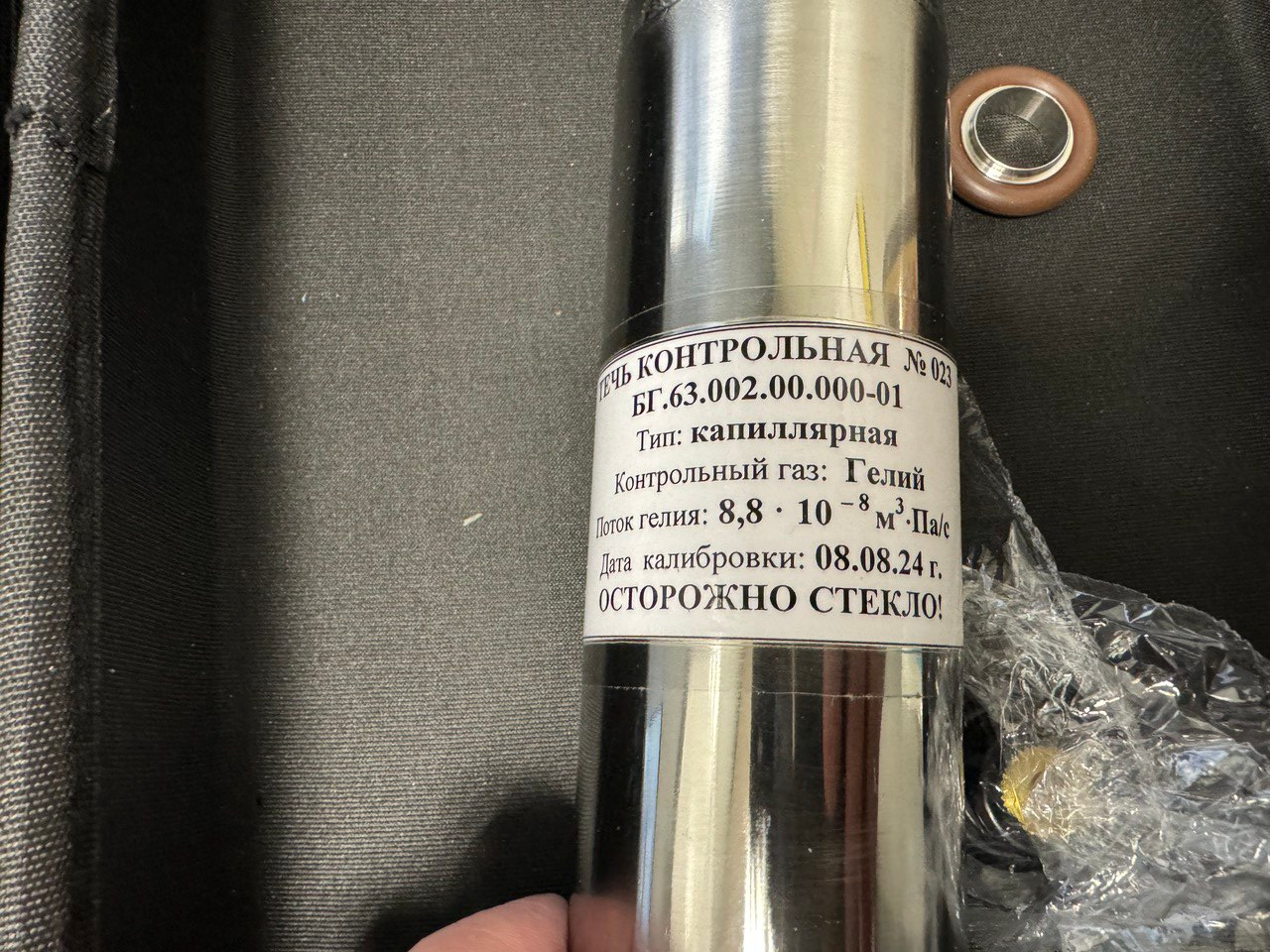

Контрольная капиллярная течь
Основные характеристики:
-
Диапазон потока контрольного газа:
- Модель БГ.63.002.00.000-1 обеспечивает диапазон потока контрольного газа от 1,33·10^–8 до 1,33·10^–5 м³·Па/с. Такой расширенный диапазон дает возможность применять контрольную течь для высокоточных измерений и настройки течеискателей, в том числе при необходимости регистрации и количественной оценки крайне малых утечек. Поверка и калибровка расхода могут выполняться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».
-
Максимальные габаритные размеры:
- Габаритные размеры устройства составляют 280×90×50 мм. Благодаря компактному исполнению контрольная капиллярная течь легко встраивается в различные испытательные стенды и технологические линии, не требуя значительного монтажного пространства.
-
Межкалибровочный интервал:
- Для модели БГ.63.002.00.000-1 межкалибровочный интервал установлен в пределах от 3 до 12 месяцев. В указанные сроки необходимо проводить поверку и калибровку, чтобы сохранять заявленную точность потока контрольного газа. Регулярная метрологическая проверка в лаборатории «Ликтест», аккредитованной по ГОСТ ISO/IEC 17025-2019, обеспечивает соответствие измерений требованиям нормативной документации.
-
Контрольный газ:
- Конструкцией предусмотрена работа с широким спектром неагрессивных газов: гелием, элегазом, азотом, аргоном, а также с различными хладагентами (R134a, R404a, R290, R600a и др.). Такая универсальность позволяет применять контрольную капиллярную течь в химической и нефтегазовой промышленности, на энергетических объектах, в системах охлаждения и кондиционирования, а также в лабораторных условиях.
-
Относительное отклонение потока:
- Относительное отклонение потока для данной модели составляет ±30%. Это типичный параметр для данного класса средств контроля утечек и обеспечивает предсказуемую точность при настройке и проверке течеискательной аппаратуры. Фактические значения отклонения могут быть подтверждены протоколами испытаний аккредитованной лаборатории «Ликтест» по ГОСТ ISO/IEC 17025-2019.
-
Рабочее давление контрольного газа:
- Устройство предназначено для работы при давлении контрольного газа от 0,1 до 1,0 МПа. Такой диапазон позволяет эксплуатировать модель как в условиях лабораторных испытаний, так и при натурных проверках и наладке оборудования на производственных площадках.
Конструктивные особенности:
-
Корпус:
- Корпус контрольной капиллярной течи выполняет функцию герметичного резервуара для контрольного газа и обеспечивает его стабильную подачу через капиллярный элемент. Конструкция рассчитана на длительную эксплуатацию без потери герметичности и отвечает требованиям, предъявляемым к эталонным средствам контроля утечек.
-
Заправочный клапан:
- Устройство оснащено заправочным клапаном с заглушкой, что упрощает процедуру заполнения резервуара контрольным газом и одновременно защищает от несанкционированного стравливания газа при хранении и транспортировке. Такая конструкция повышает надежность и безопасность эксплуатации.
-
Присоединительный патрубок:
- Присоединительный патрубок диаметром 10 мм предназначен для подключения течи к проверяемой системе или течеискателю. Он обеспечивает герметичное соединение и минимальные потери контрольного газа в процессе испытаний, что особенно важно при работе с малыми расходами.
Применение:
Модель БГ.63.002.00.000-1 используется как эталонная контрольная капиллярная течь для точной настройки, поверки и калибровки течеискательной аппаратуры, в том числе высокочувствительных течеискателей, применяемых для поиска сверхмалых утечек. Она востребована в отраслях, где критически важна герметичность трубопроводов, резервуаров, теплообменников и другого оборудования: в нефтегазовом секторе, химической и энергетической промышленности, при производстве и обслуживании холодильной и климатической техники.
Благодаря стабильным характеристикам потока и возможности калибровки в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» данная модель обеспечивает высокую степень доверия к результатам измерений. Это делает её оптимальным решением для ответственных применений, где даже незначительные утечки могут привести к аварийным ситуациям, экологическим рискам или финансовым потерям.
