Портативный гелиевый течеискатель PHD-4

Портативный гелиевый течеискатель Agilent PHD-4 – это современный высокочувствительный прибор, разработанный для быстрого и точного обнаружения гелиевых утечек с максимальным удобством для оператора. Течеискатель фиксирует утечки гелия при концентрациях до 2 частей на миллион (ppm) в полностью автоматическом режиме. Все данные об обнаруженных утечках в режиме реального времени выводятся на графический дисплей, что позволяет оперативно контролировать состояние системы и своевременно реагировать на любые изменения.

Важным преимуществом PHD-4 является встроенная звуковая индикация, частота и тон которой изменяются в зависимости от уровня зафиксированной концентрации гелия. Благодаря этому оператор может оценивать интенсивность утечки, не отвлекаясь на постоянное наблюдение за экраном. В прибор интегрирована функция самодиагностики, упрощающая запуск и повседневную эксплуатацию, а все основные операции выполняются с помощью программируемых клавиш на передней панели. Для комфортной работы в цеховых и полевых условиях течеискатель снабжен ремнями для переноски. Обнаружение утечек осуществляется через выносной зонд, соединенный с основным модулем.

Для подтверждения результатов контроля герметичности и метрологической прослеживаемости измерений возможно проведение дополнительных испытаний в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест». Лаборатория «Ликтест» выполняет поверку и верификацию измерительного оборудования, а также оказывает услуги по независимой оценке качества герметизации с оформлением официальных протоколов испытаний.

Описание основного модуля

Основной модуль PHD-4 управляется единой микропроцессорной платой, которая координирует работу всех узлов и систем прибора. В состав модуля входят:

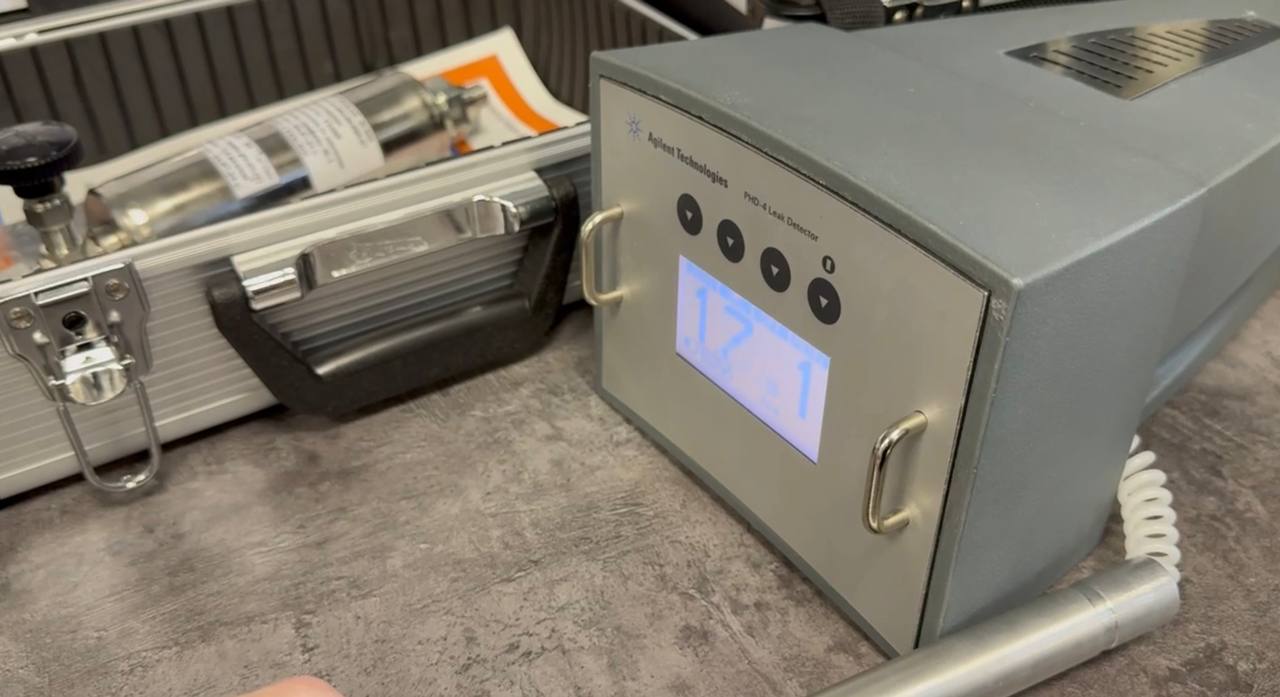

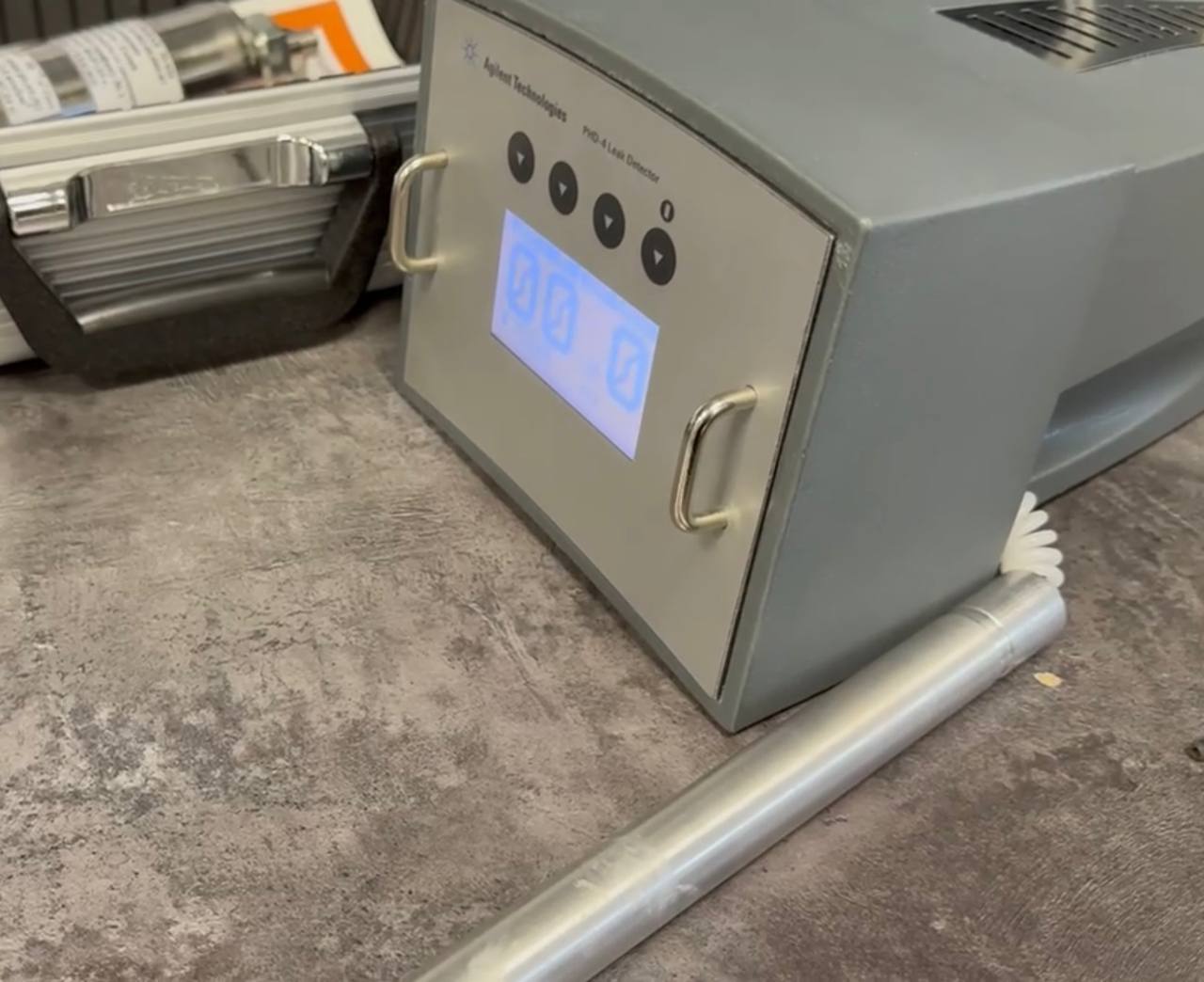

• Графический дисплей и клавиатура на передней панели: обеспечивают наглядное отображение параметров в реальном времени и удобный доступ ко всем функциям прибора.
• Печатная плата с цепями управления датчиком и измерения давления: отвечает за точный сбор, обработку и передачу измерительных сигналов, гарантируя стабильную и надежную работу течеискателя.
• Датчик гелия: регистрирует парциальное давление гелия в исследуемой среде и питается от встроенной высоковольтной платы.
• Пневматическая линия: включает мембранный насос для отбора газовой пробы, двухступенчатую систему фильтров и обратный клапан, защищающий датчик от загрязнений и продлевающий срок его службы.

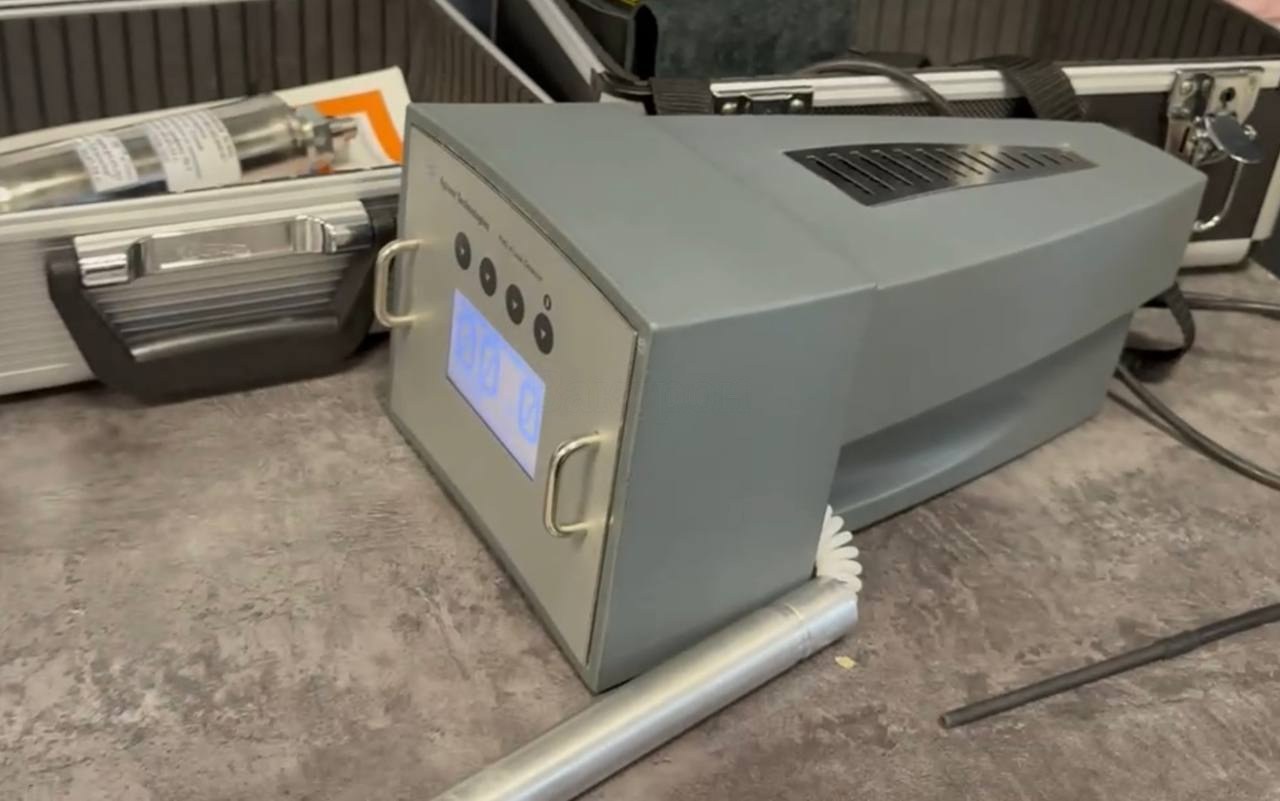

• Зонд: соединен с основным модулем посредством спиральной трубки, растягивающейся до 1,5 метра, что обеспечивает удобный доступ к труднодоступным участкам контролируемого оборудования.

Базовая конфигурация включает:

• Основной модуль
• Блок питания – зарядное устройство для аккумуляторной батареи
• Ремень для переноски
• Комплект кабелей
• 15-контактный разъем
• Набор из 3 стекловолоконных фильтров
• Компакт-диск с руководством пользователя

Технические характеристики

• Предел обнаружения гелия: 2 ppm (части на миллион)
• Минимальная регистрируемая величина утечки: 5 × 10⁻⁷ Па·м³/сек
• Время отклика: менее 2 секунд
• Время предварительного теста (прогрева): около 3 минут после включения
• Блок питания: 12 В постоянного тока, 1,2 А, питание от сети 110–240 В, 50–60 Гц
• Время автономной работы от аккумулятора: до 4 часов без подзарядки
• Максимальный дрейф показаний: до 10 ppm за каждые 10 минут
• Условия эксплуатации: температура окружающей среды от +5°C до +35°C, относительная влажность до 90%
• Масса прибора: 2,6 кг

Agilent PHD-4 оптимально подходит для применения в исследовательских и производственных лабораториях, на промышленных объектах и в полевых условиях, где требуется высокоточный, оперативный и документируемый контроль герметичности. При необходимости результаты измерений могут быть подтверждены испытаниями в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что особенно важно для критически важных объектов и ответственных технологических процессов.
