Приборы серии HELIOT 900 обеспечивают стабильный анализ гелия в диапазоне технологических утечек. Система ионно-молекулярной фильтрации снижает фон и повышает чувствительность. Конструкция адаптирована для сервисных и производственных применений.
Описание
Назначение
Масс-спектрометрические гелиевые течеискатели HELIOT 900 (далее – течеискатели) предназначены для количественного измерения потоков гелия при проведении неразрушающего контроля герметичности, а также для локализации мест утечек в различных системах и изделиях, конструктивно допускающих откачку внутреннего объёма, его заполнение гелием либо газовой смесью, содержащей гелий. Проверка и калибровка таких течеискателей может выполняться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест».
Описание
Течеискатель представляет собой высокочувствительный магнитный масс-спектрометр, настроенный на регистрацию потока пробного газа – гелия. Величина натекания (утечки) определяется по потоку гелия, проникающего в контролируемый объём при вакуумных испытаниях, либо выходящего из него при создании избыточного давления.
В корпусе течеискателя размещены: масс-спектрометрический анализатор, сконфигурированный на регистрацию ионов гелия как пробного газа, полностью собранная вакуумная система и высоковакуумный насос. Присоединение испытуемого объекта к вакуумной системе осуществляется через присоединительный фланец (испытательный порт), расположенный на верхней панели корпуса. Молекулы газа, поступающие в масс-спектрометр, ионизируются в ионном источнике. Образовавшиеся положительные ионы ускоряются и отклоняются в магнитном поле по окружности, радиус которой определяется их относительной атомной массой. При выборе гелия в качестве тестового газа (режим по умолчанию) через масс-фильтр проходят только ионы гелия и попадают на ионный коллектор, где регистрируется поток ионов в виде электрического сигнала.

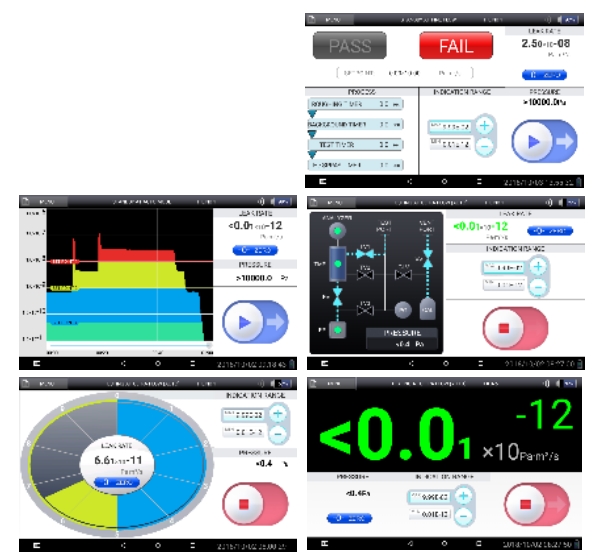

Управление функционированием течеискателя и цифровой контроль результатов измерений осуществляются через панель управления (планшетный компьютер).
В течеискателях реализованы режимы измерений по входу течеискателя: «Высокая чувствительность», «Средняя чувствительность» и «Низкая чувствительность». Переключение между режимами может выполняться как автоматически, так и вручную. Дополнительно предусмотрен режим поиска течей с использованием щупа.
Линейка течеискателей включает 5 модификаций, различающихся компоновкой, массой, габаритными размерами и скоростью форвакуумной откачки насосов, входящих в вакуумную систему течеискателя.
Модификации 901W1 и 901D2 оснащены встроенным форвакуумным насосом: соответственно пластинчато-роторным и спиральным безмасляным. Эти модификации могут комплектоваться передвижной тележкой. Вариант 904W2 дополнительно включает внешний пластинчато-роторный форвакуумный насос и тележку. Модификации 904D3 и 904D4 комплектуются внешним спиральным безмасляным форвакуумным насосом и тележкой.
Пломбирование корпуса течеискателя конструкцией не предусмотрено.

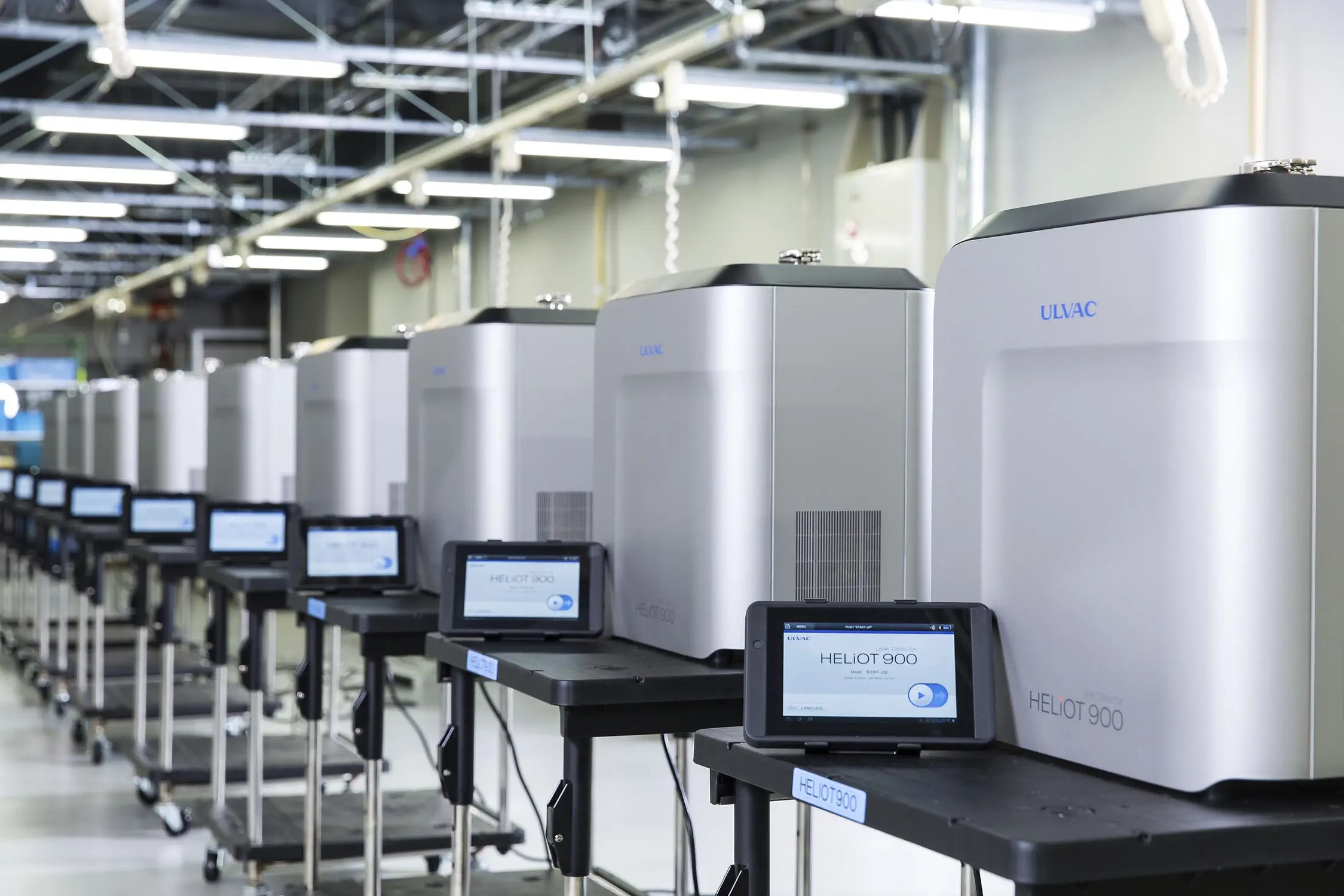

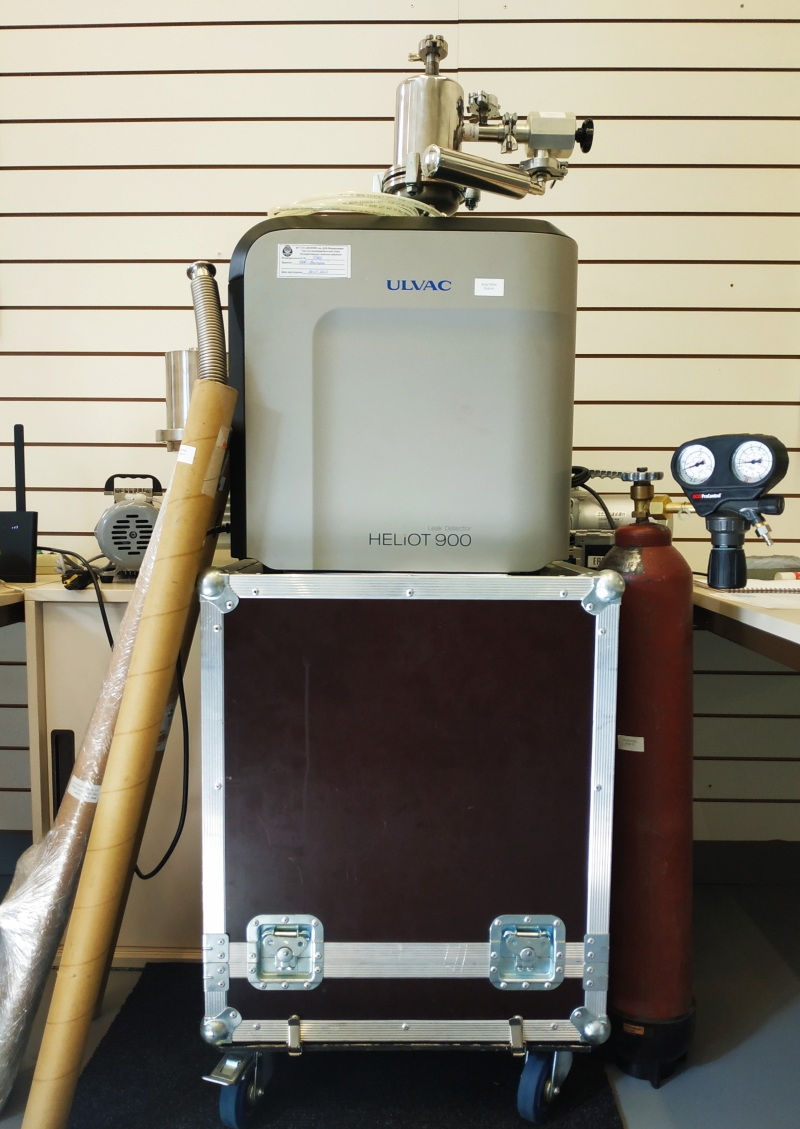

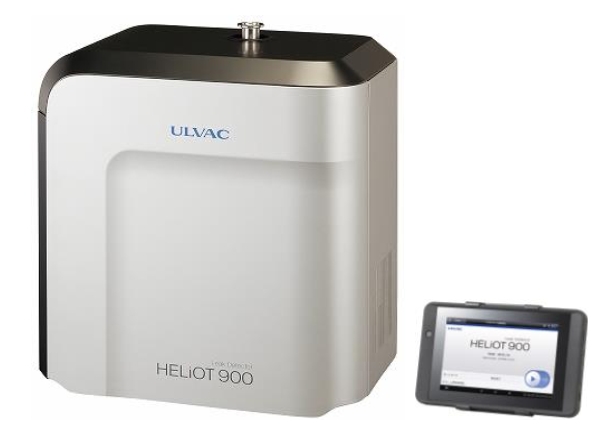

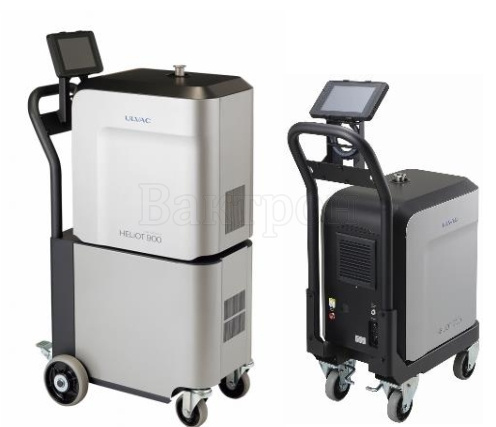

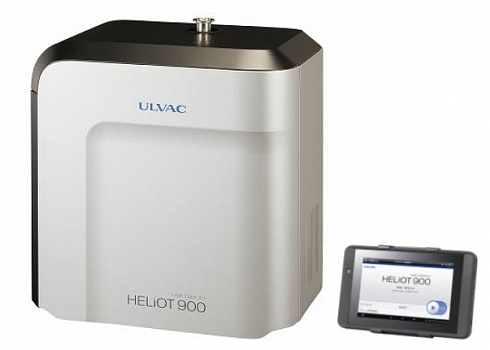

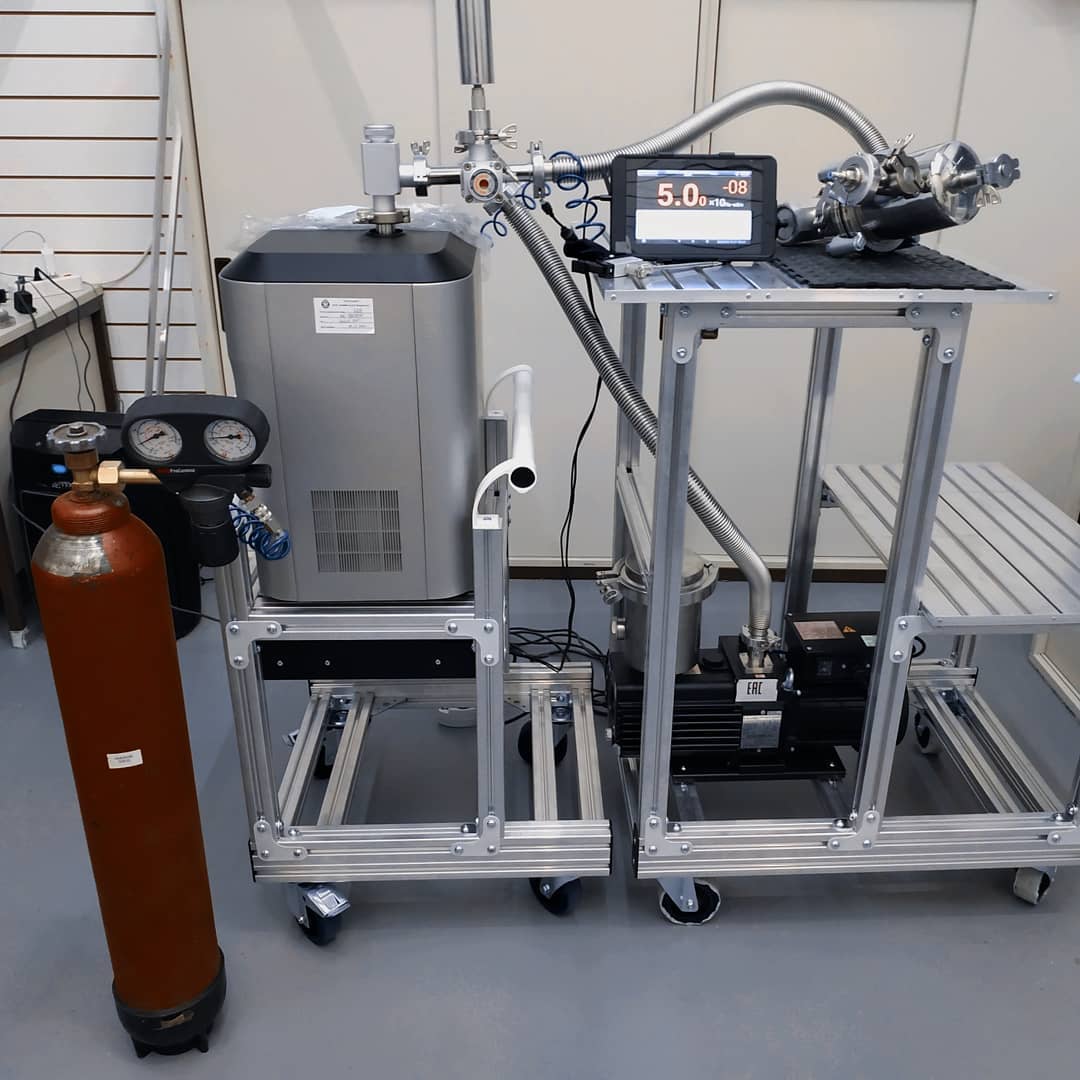

Внешний вид течеискателей и расположение знака поверки показаны на рисунках 1–2.
Место нанесения знака поверки
Программное обеспечение
Течеискатели оснащены встроенным программным обеспечением (ПО), состоящим из двух частей: ПО течеискателя и ПО планшета.
ПО, интегрированное в течеискатель, разработано изготовителем специально для автоматизированного управления вакуумной системой течеискателя (работой форвакуумных и высоковакуумных насосов, клапанов) и масс-спектрометрическим анализатором (установка чувствительности, настройка на пик гелия); проведения автоматической самодиагностики состояния течеискателя; приема и обработки измерительной информации от модуля масс-спектрометрического анализатора; формирования выходных сигналов и передачи их на планшет. ПО, установленное на планшете, обеспечивает обработку, визуализацию поступающих с течеискателя данных и задание пользовательских параметров работы.
Идентификационные характеристики встроенного и автономного ПО приведены в таблице 1.
Информация о версиях ПО отображается на экране планшета при включении течеискателя в формате: «SOFTWARE версия ПО течеискателя - версия ПО планшета».
Влияние встроенного ПО течеискателей учтено при нормировании их метрологических характеристик. Уровень защиты программного обеспечения от умышленных и случайных изменений соответствует уровню «средний» по Р 50.2.077-2014. Проверку корректности работы ПО и метрологических характеристик удобно выполнять в независимой аккредитованной лаборатории «Ликтест», действующей по требованиям ГОСТ ISO/IEC 17025-2019.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) ПО |
Значение |
|
|
Идентификационное наименование ПО |
HELIOT 900 |
|
|
Номер версии (идентификационный номер) ПО |
течеискателя |
планшета |
|
не ниже 1.00 |
не ниже 037 |
|
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|||
|
901W1 |
901D2 | 904W2 |
904D3 |
904D4 |
|
|
Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с* |
от 5.10-13 до 1.10-2 |
|||
|
Диапазон показаний потока газа в вакууме при работе способом щупа, Па^м3/с |
от 5.10-9 до 1.10-2 |
|||
|
Пределы допускаемой относительной погрешности измерений, % от измеряемой величины (где Qнпи - значение нижнего предела измерений, Qизм - значение измеренного потока, Па^м3/с): - в режиме «Высокая чувствительность» - в режиме «Средняя чувствительность» - в режиме «Низкая чувствительность» |
±(0,15 + Qнпи/Qизм)•100 ±50 погрешность не нормируется |
|||
|
* Производная единица величины потока газа в вакууме, Па^м3/с, установлена в соответствии с п. 5.2.1 ГОСТ 8.417-2002 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа. |
||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
||||
|
901W1 |
901D2 |
904W2 |
904D3 |
904D4 |
|
|
Время установления выходного сигнала, мин, не более |
3 |
||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
||||
|
Скорость форвакуумной откачки, м3/ч (л/мин) |
1,8(30) |
5,4(90) |
8,1(135) |
15(250) |
30(500) |
|
Скорость высоковакуумной откачки, м3/ч (л/мин) |
111,6(1860) |
||||
|

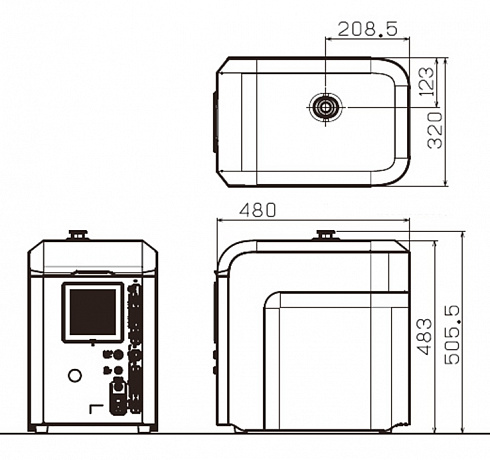

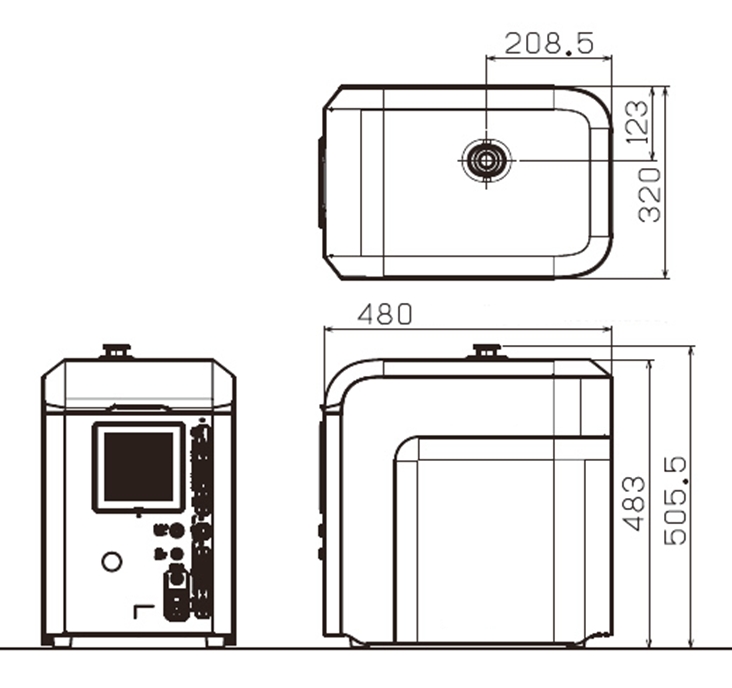

Габаритные размеры, мм, не более: - высота - ширина - длина |
480 320 505 |
660 444 991 |
|||
|
