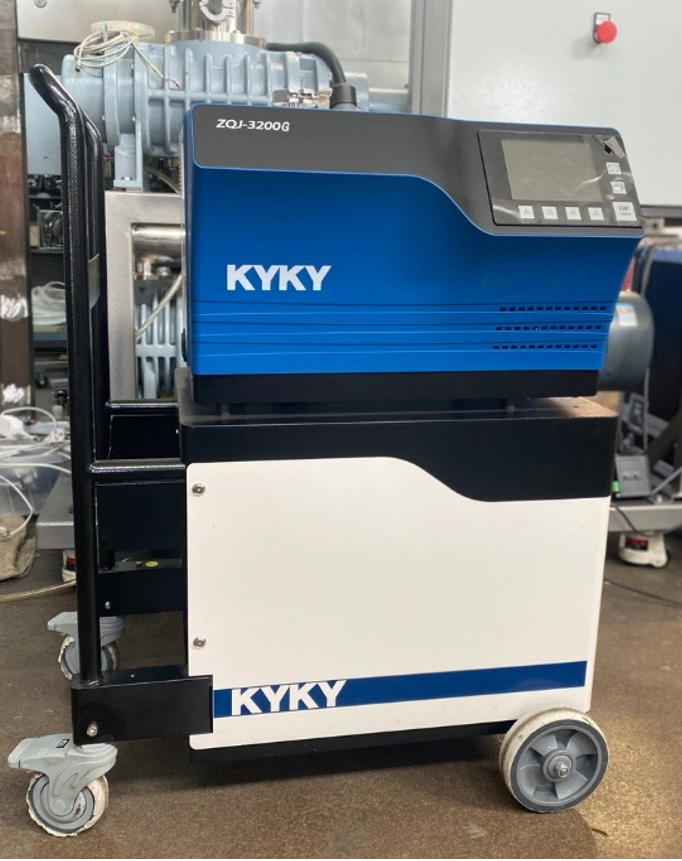

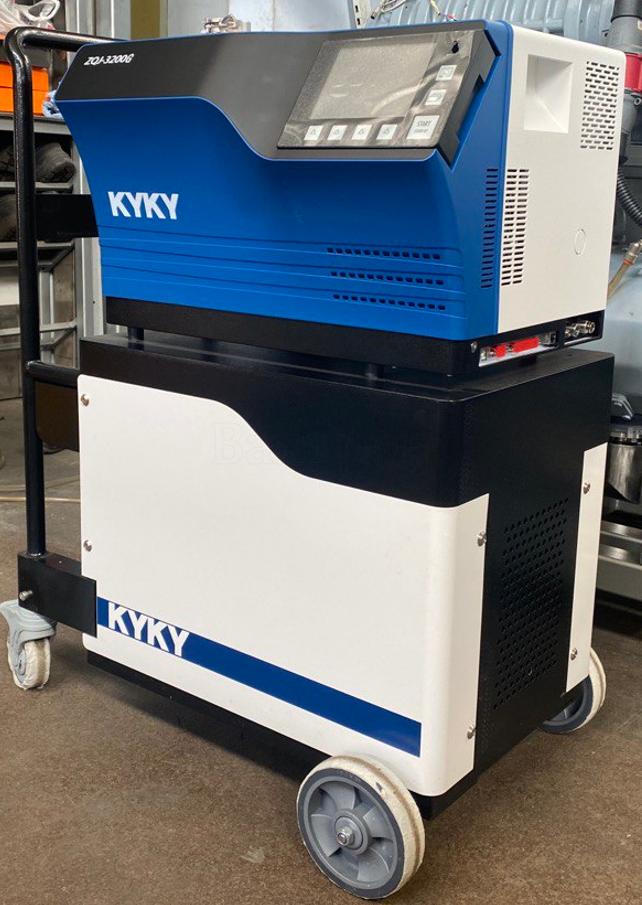

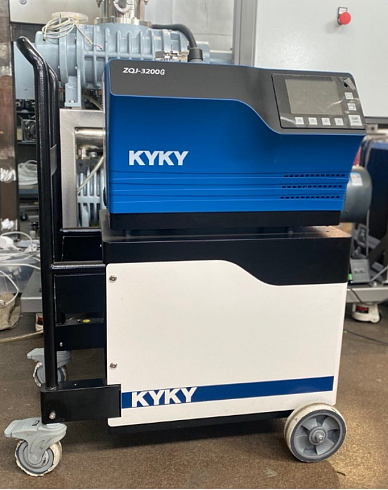

Безмасляный масс-спектрометрический гелиевый ZQJ-Vactron исполнение ZQJ-Vactron-3200G

Надежность и соответствие стандартам
ZQJ-Vactron сочетает в себе высокий уровень технологичности и эксплуатационной надежности. Прибор включен в государственный реестр средств измерений и может поставляться с выполненной первичной поверкой. Испытания и поверка могут проводиться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что дополнительно подтверждает достоверность результатов.

Турбомолекулярный насос
Устройство оснащено турбомолекулярным насосом Pfeiffer Vacuum SplitFlow, который обеспечивает проведение испытаний при давлении от 2500 Па. Это один из лучших показателей в своем классе оборудования и позволяет уверенно применять течеискатель в ответственных технологических процессах.

Форвакуумный насос
Форвакуумный насос ULVAC с магнитной муфтой и встроенным клапаном обратного потока полностью исключает вероятность попадания масла в контролируемый объект. Такая конструкция повышает чистоту процесса испытаний и снижает риски брака.

Контроль и защитные функции

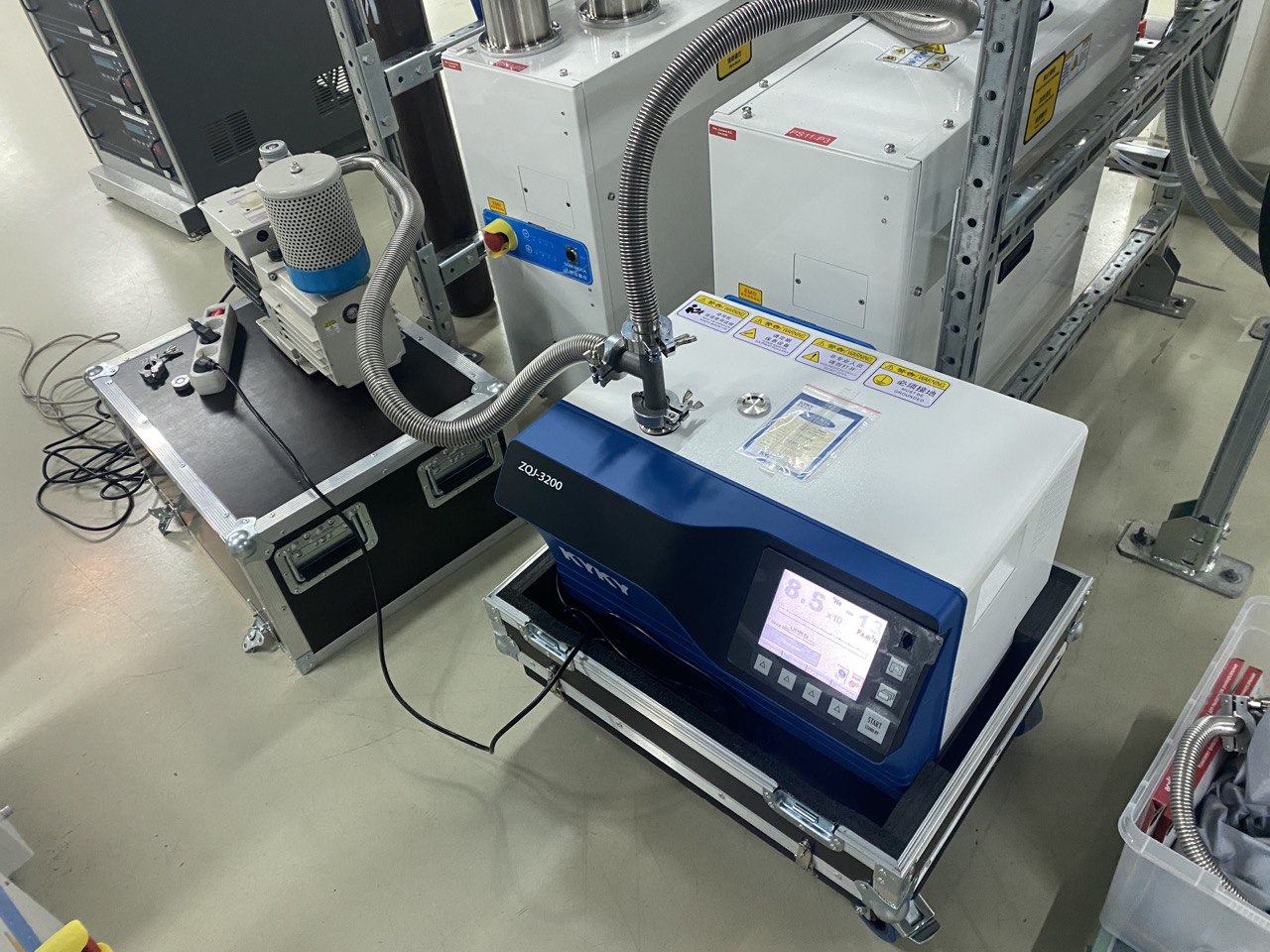

Течеискатель укомплектован датчиками высокого вакуума и датчиком Пирани, что обеспечивает точный мониторинг параметров процесса. Ударопрочный корпус с защитным кофром делает прибор удобным как для стационарного использования в лаборатории, так и для выездных работ на площадке заказчика, упрощая транспортировку и обслуживание. Для поверки и периодического контроля параметров возможно использование услуг лаборатории «Ликтест», аккредитованной по ГОСТ ISO/IEC 17025-2019.

Обучение и сервисное сопровождение
Компания организует обучение персонала основам вакуумной техники и методам течеискания. При приобретении течеискателя обучение одного специалиста предоставляется без дополнительной оплаты. Срок изготовления ZQJ-Vactron составляет 1,5–2 месяца, после чего оборудование оперативно доставляется заказчику. Обеспечивается гарантийное обслуживание, постгарантийный сервис и наличие доступных запасных частей на территории России. Для подтверждения точности измерений возможно проведение калибровки и поверки в лаборатории «Ликтест» (ГОСТ ISO/IEC 17025-2019).

Стенды и дополнительное оборудование
Испытательные стенды и вспомогательное оборудование, собираемые в Санкт-Петербурге, соответствуют действующим российским стандартам и обеспечивают высокую скорость поставок и сервисной поддержки.

Отсутствие риска загрязнения
Безмасляные течеискатели полностью исключают использование масла в рабочих контурах, что устраняет риск загрязнения контролируемых изделий масляными парами. Это критически важно при контроле компонентов, для которых даже следовые количества масла недопустимы, например, при производстве полупроводников, микроэлектроники и печатных плат.

Источник ионов и система защиты анализатора
Течеискатель оснащен источником ионов с иридиевыми катодами, что увеличивает ресурс работы до 5–7 лет и предотвращает перегрев при резком росте давления. Конструкция вакуумного тракта защищает анализатор от загрязнений и обеспечивает устойчиво низкий фоновый уровень гелия, что особенно важно для высокочувствительных измерений, проводимых в том числе в условиях аккредитованных лабораторий, таких как «Ликтест» (ГОСТ ISO/IEC 17025-2019).

Интерфейсы и интеграция в производственные линии
Современные интерфейсы связи позволяют легко интегрировать прибор в автоматизированные линии контроля герметичности. Это обеспечивает эффективную работу на высокотехнологичных производствах и удобство включения течеискателя в существующие системы управления.

Метрологические характеристики течеискателя

• Диапазон измерений потока газа в вакууме по входу течеискателя, Па·м³/с:
  • в режиме «Вакуумный метод» – «Нормальный»: от 1·10⁻¹² до 1·10⁻¹
  • в режиме «Вакуумный метод» – «Массивная течь»: от 1·10⁻⁹ до 1·10⁻¹
• Диапазон показаний потока газа в вакууме в режиме «Метод щупа», Па·м³/с: от 5·10⁻⁹ до 1·10⁻²
• Пределы допускаемой относительной погрешности измерений потока газа в вакууме по входу течеискателя, %:
  • в режиме «Вакуумный метод» – «Нормальный»: ±(0,15 + Qнпи²/Qизм³)·100
  • при работе в режиме «Вакуумный метод» – «Массивная течь»: ±50

Основные технические характеристики течеискателя

• Габаритные размеры, мм (длина; высота; ширина): 733×528×935
• Параметры электрического питания:
  • напряжение переменного тока, В: 220±22
  • частота переменного тока, Гц: 50±1
• Условия эксплуатации:
  • диапазон рабочих температур окружающего воздуха, °С: от +10 до +35
  • относительная влажность воздуха, %, не более: 80
  • атмосферное давление, кПа: от 84 до 106,7
• Средняя наработка на отказ, ч: 15000
• Средний срок службы, лет: 12
• Примечание: габаритные размеры течеискателя указаны без учета габаритов транспортировочной тележки.

Эксплуатационные характеристики течеискателя

• Минимальный достоверно регистрируемый поток гелия в вакуумном режиме: не более 5∙10⁻¹³ Па∙м³/с
• Минимальный индицируемый поток гелия в режиме щупа: не более 5∙10⁻¹⁰ Па∙м³/с
• Максимальное давление начала испытаний в вакуумном режиме: не менее 2500 Па
• Время отклика в вакуумном режиме до достижения 63% сигнала течи: менее 2 секунд
• Время выхода на рабочий режим: не более 3 минут
• Быстрота откачки форвакуумного насоса: не менее 250 л/мин
• Масса течеискателя: не более 109 кг
• Возможность работы с контрольными газами: H₂, He-3, He-4
• Диапазон рабочих температур и относительная влажность: от +5 до +40 °С, менее 80%
• Встроенный датчик давления Пирани: присутствует
• Ионизационный датчик давления ячейки анализатора: присутствует
• Электропитание: однофазное, 220 В ± 10%; 50 Гц
• Сепарация гелия от газовой смеси против направления откачки турбомолекулярного насоса: реализована
• Интерфейсы связи, управления и передачи информации:
• Интерфейс RS-232 D-Sub 9-пиновый
• Интерфейс ввода/вывода I/O D-Sub 37-пиновый
• Функция защиты анализатора от «отравления» гелием: предусмотрена
• Автоматическая архивация результатов измерений и мониторинг потока гелия в режиме реального времени: предусмотрены
• Функция прочистки внутренней системы течеискателя от избыточного гелиевого фона: предусмотрена
• Основной интерфейс управления: сенсорный экран (тач-скрин)
• Наличие декларации соответствия техническому регламенту Таможенного союза по ЭМС и НВО: зарегистрирована на организацию Поставщика
• Допуск к пуско-наладочным работам: аттестованный специалист по неразрушающему контролю методом ПВТ (течеискание)
• Метрологические требования: поставляемый гелиевый течеискатель должен быть включен в реестр средств измерений. На момент поставки должна быть выполнена первичная поверка, подтвержденная свидетельством или выпиской из системы АРШИН с печатью поставщика. Для последующей поверки и калибровки может использоваться аккредитованная по ГОСТ ISO/IEC 17025-2019 лаборатория «Ликтест».
• Требования к системе отображения сигнала: прибор обязан обеспечивать одновременную индикацию графика изменения потока течи и давления вакуума на одном экране, что необходимо для контроля по внутренней методике заказчика. Оператор должен иметь возможность сохранять записи на встроенную флеш-память.
• Требования к экрану и организации рабочего места: прибор должен иметь съемный экран с магнитным креплением, который может устанавливаться как на панели течеискателя, так и отдельно на рабочем столе. Экран должен подключаться на расстояние до 2 м с помощью внешнего кабеля, чтобы оператор мог управлять системой и процессом испытаний, находясь за своим рабочим местом.
• Рекомендуемая комплектация включает следующие элементы. В состав поставки входит масс-спектрометрический гелиевый течеискатель модели ZQJ-Vactron в исполнении ZQJ-Vactron-3200G. Для обдува контролируемых зон гелием предусмотрен комплект КОГ в количестве одного экземпляра. Также в базовый комплект входит один щуп для течеискателя, предназначенный для локального поиска утечек.
