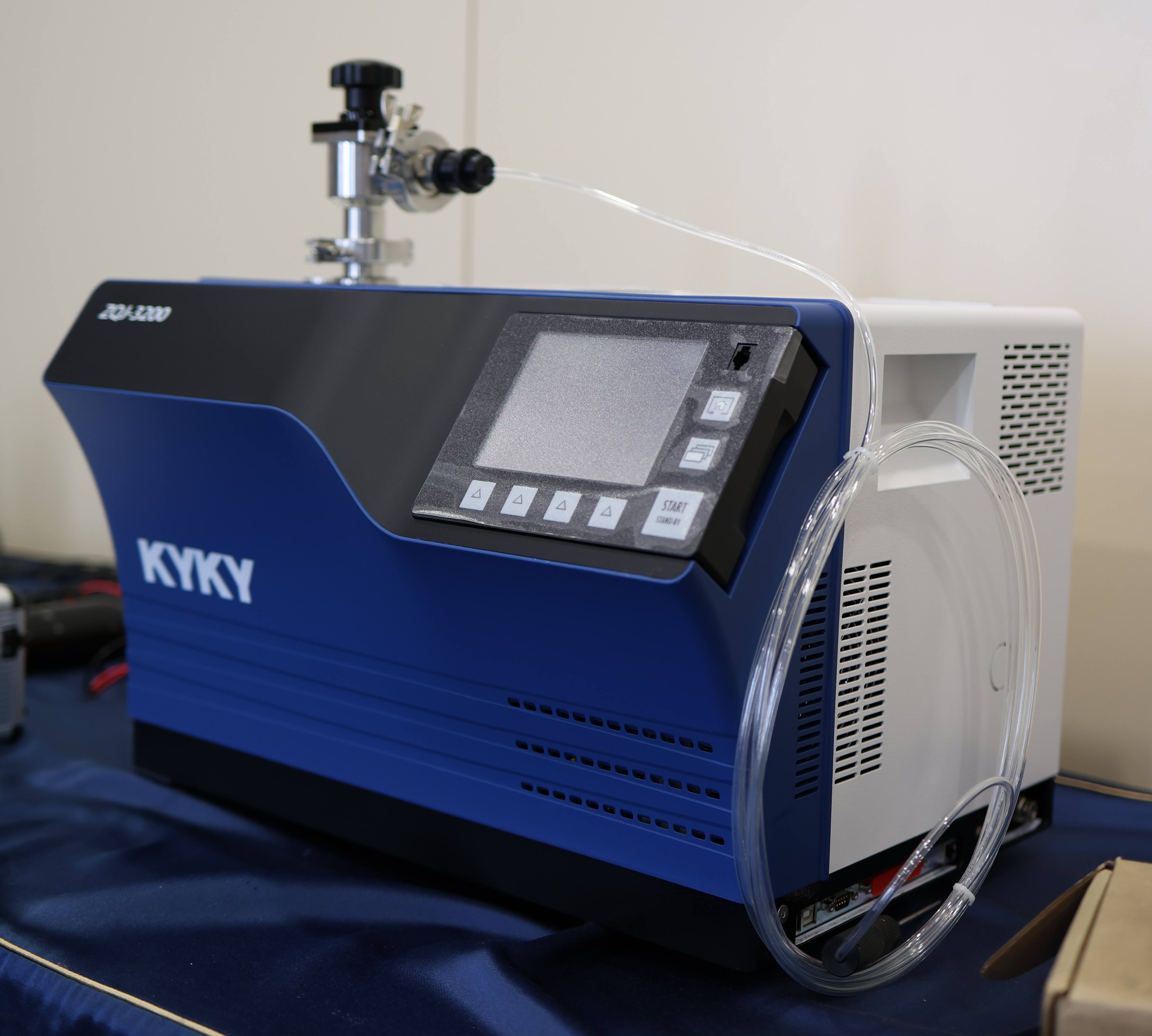

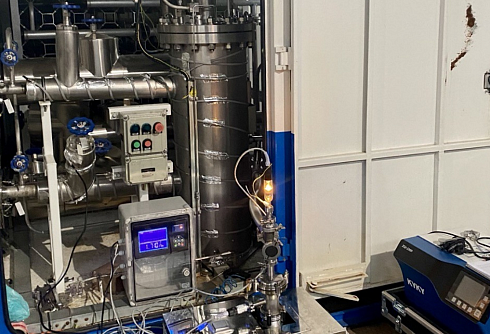

Течеискатель масс-спектрометрический гелиевый ZQJ-Vactron исполнение ZQJ-Vactron-3200

Надежность и соответствие стандартам
ZQJ-Vactron сочетает в себе высокий уровень технологичности и устойчивую надежность. Течеискатель включен в Государственный реестр средств измерений и может поставляться с проведенной первичной поверкой. Испытания и калибровка прибора могут выполняться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест, что подтверждает прослеживаемость и достоверность результатов.

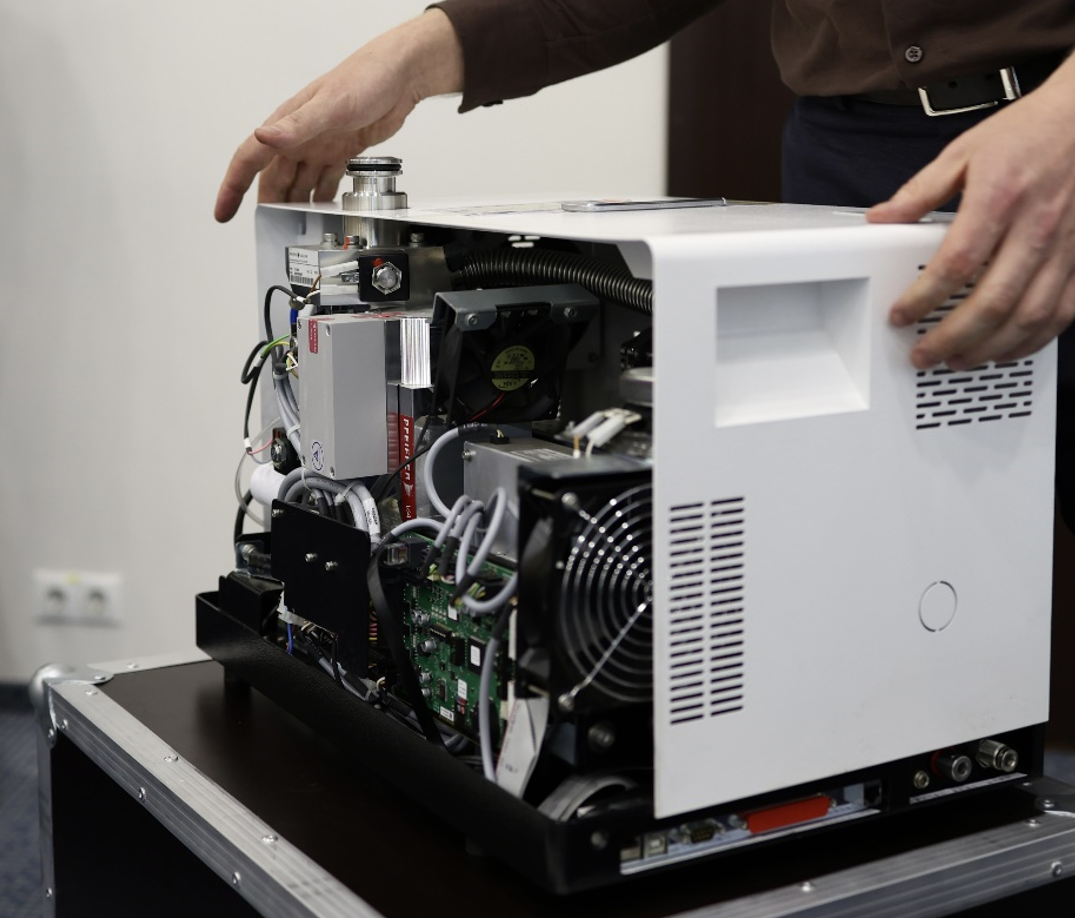

Турбомолекулярный насос
Установка оснащена турбомолекулярным насосом Pfeiffer Vacuum SplitFlow, который обеспечивает проведение испытаний при давлении от 2500 Па. Такой диапазон стартового давления является одним из лучших показателей в своем классе течеискателей.

Форвакуумный насос
В составе системы используется форвакуумный насос ULVAC с магнитной муфтой и клапаном обратного потока, полностью исключающими вероятность попадания масла в контролируемый объект и вакуумную магистраль.

Контроль параметров и защита

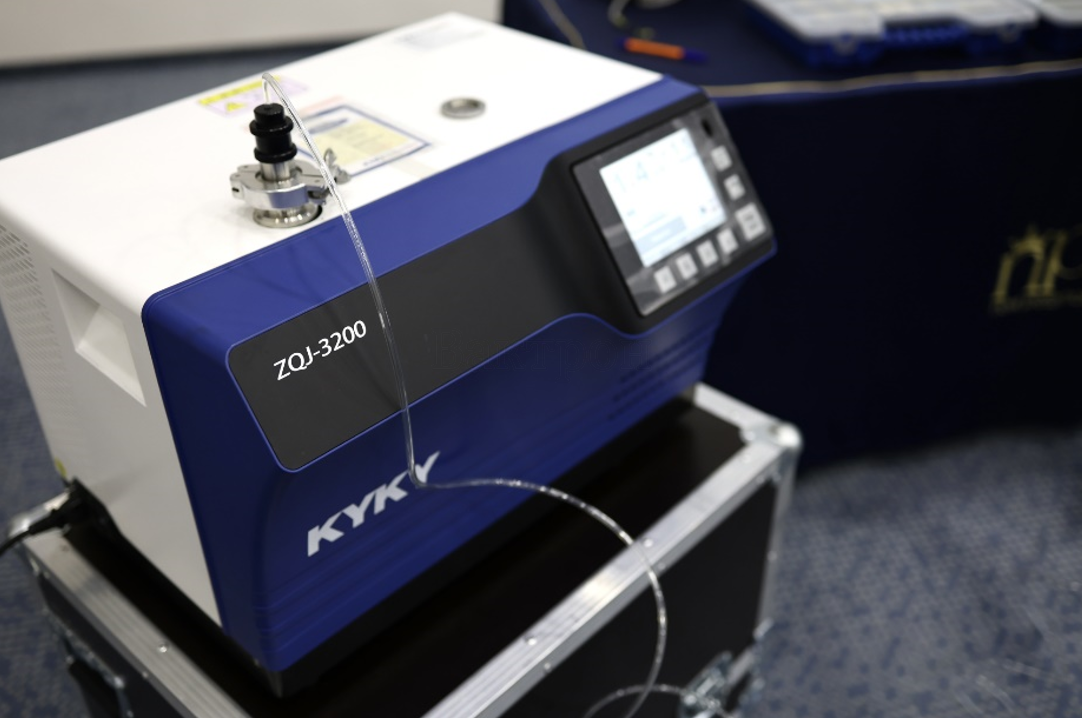

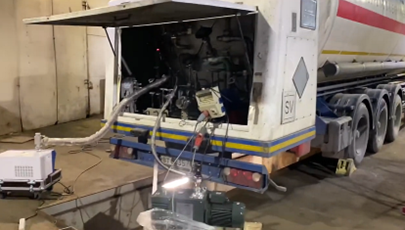

Течеискатель оборудован датчиками высокого вакуума и Пирани, что обеспечивает точное отслеживание параметров процесса. Прочный корпус и защитный транспортировочный кофр позволяют эффективно применять ZQJ-Vactron как в лабораторных условиях, так и на выездных работах, упрощая перевозку и обслуживание. Для регулярной поверки и периодического контроля характеристик может использоваться аккредитованная по ГОСТ ISO/IEC 17025-2019 испытательная лаборатория Ликтест.

Обучение и сервисная поддержка
Компания Ликлаб проводит обучение специалистов по вакуумной технике и методам течеискания. При приобретении течеискателя обучение одного сотрудника предоставляется без дополнительной оплаты. Срок изготовления ZQJ-Vactron составляет 1,5–2 месяца, после чего прибор оперативно поставляется с гарантийной поддержкой и доступом к складу оригинальных запасных частей в России. Для подтверждения метрологических характеристик и калибровки может быть задействована лаборатория Ликтест, аккредитованная по ГОСТ ISO/IEC 17025-2019.

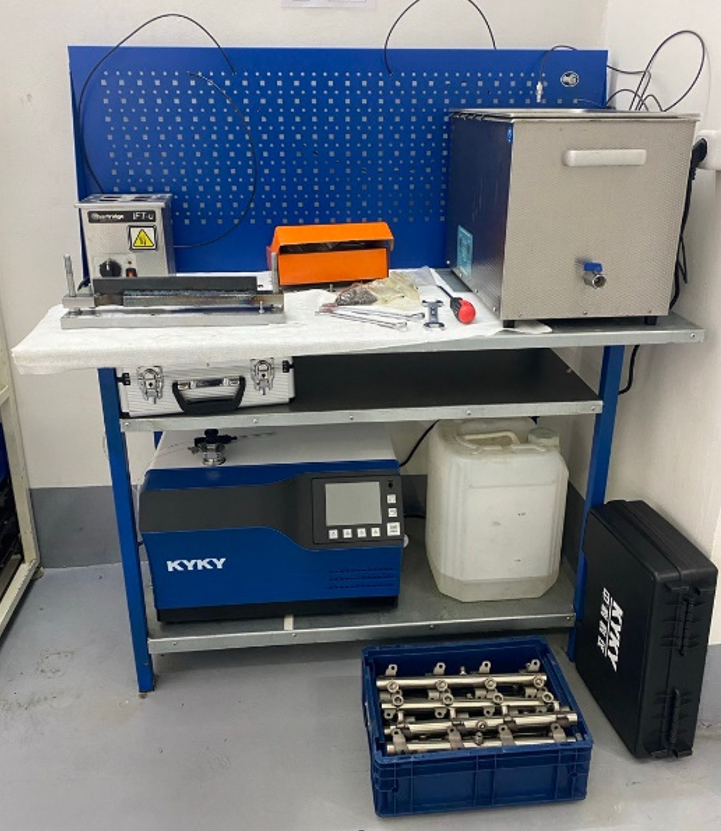

Стенды и дополнительное оборудование
Испытательные стенды и вспомогательное оборудование, собираемые в Санкт-Петербурге, соответствуют действующим российским стандартам и обеспечивают высокую скорость поставок по всей стране.

Оптимальная модификация
Конфигурация течеискателя с форвакуумным насосом ULVAC GHD-031B является наиболее рациональным решением для подавляющего большинства задач контроля герметичности. Для откачки значительных объемов воздуха рекомендуется подключение внешнего форвакуумного насоса. По запросу Ликлаб предлагает комплектации с безмасляными насосами, что особенно актуально для чистых и высокоточных производств.

Источник ионов и система защиты
Течеискатель оснащен источником ионов с иридиевыми катодами, что увеличивает ресурс работы до 5–7 лет и предотвращает перегрев при резком росте давления. Конструктивное исполнение вакуумной системы защищает анализатор от загрязнения и обеспечивает стабильно низкий фоновый уровень гелия, что критически важно для высокочувствительных измерений и последующей поверки в лаборатории Ликтест по ГОСТ ISO/IEC 17025-2019.

Интерфейсы и интеграция в производство
Современные интерфейсы связи позволяют легко интегрировать ZQJ-Vactron в автоматизированные линии контроля герметичности, обеспечивая стабильную и воспроизводимую работу на промышленных объектах.

Метрологические характеристики течеискателя

• Диапазон измерений потока газа в вакууме по входу течеискателя, Па·м³/с:
  • в режиме «Вакуумный метод» – «Нормальный»: от 1·10⁻¹² до 1·10⁻¹
  • в режиме «Вакуумный метод» – «Массивная течь»: от 1·10⁻⁹ до 1·10⁻¹
• Диапазон показаний потока газа в вакууме в режиме «Метод щупа», Па·м³/с: от 5·10⁻⁹ до 1·10⁻²
• Пределы допускаемой относительной погрешности измерений потока газа в вакууме по входу течеискателя, %:
  • в режиме «Вакуумный метод» – «Нормальный»: ±(0,15 + Qнпи²/Qизм³)·100
  • при работе в режиме «Вакуумный метод» – «Массивная течь»: ±50

Основные технические характеристики течеискателя

• Габаритные размеры, мм (длина; высота; ширина): 545; 380; 430
• Параметры электрического питания:
  • напряжение переменного тока, В: 220±22
  • частота переменного тока, Гц: 50±1
• Условия эксплуатации:
  • диапазон рабочих температур окружающего воздуха, °С: от +10 до +35
  • относительная влажность воздуха, %, не более: 80
  • атмосферное давление, кПа: от 84 до 106,7
• Средняя наработка на отказ, ч: 15000
• Средний срок службы, лет: 12
• Примечание: габаритные размеры течеискателя указаны без учета размеров транспортировочной тележки.

Эксплуатационные характеристики течеискателя

• Минимальный достоверный регистрируемый поток гелия в вакуумном режиме: не более 5∙10⁻¹³ Па∙м³/с
• Минимальный индицируемый поток гелия в режиме щупа: не более 5∙10⁻¹⁰ Па∙м³/с
• Максимальное давление начала испытаний в вакуумном режиме: не менее 2500 Па
• Время отклика в вакуумном режиме до достижения 63% сигнала течи: менее 2 секунд
• Время готовности к работе: не более 3 минут
• Быстрота откачки форвакуумного насоса: не менее 30 л/мин (модель ULVAC GHD-031B)
• Масса течеискателя: не более 55 кг
• Возможность работы с контрольными газами: H₂, He-3, He-4
• Диапазон рабочих температур и относительная влажность: от +5 до +40 °С, менее 80%
• Встроенный датчик давления Пирани: присутствует
• Ионизационный датчик давления ячейки анализатора: присутствует
• Электропитание: однофазное, 220 В ± 10%; 50 Гц
• Сепарация гелия от смеси газов против направления откачки турбомолекулярного насоса: реализована
• Интерфейсы связи, управления и передачи информации:
• Интерфейс RS-232 D-Sub 9-пиновый
• Интерфейс ввода/вывода I/O D-Sub 37-пиновый
• Функция защиты от отравления анализатора гелием: присутствует
• Автоматическое архивирование результатов измерений и онлайн-мониторинг потока гелия: предусмотрены
• Функция прочистки внутренней системы течеискателя от избыточного фонового гелия: реализована
• Основной интерфейс управления: сенсорный экран (тач-скрин)
• Наличие декларации соответствия техническому регламенту Таможенного Союза по ЭМС и НВО: зарегистрирована на компанию Поставщика
• Допускаемый к пуско-наладочным работам персонал: аттестованный специалист по неразрушающему контролю методом ПВТ (течеискание)
• Метрологические требования: поставляемый гелиевый течеискатель должен быть включен в Государственный реестр средств измерений. На момент отгрузки прибора должна быть выполнена первичная поверка, подтвержденная свидетельством или выпиской из системы АРШИН с печатью поставщика. Для последующей периодической поверки и калибровки может использоваться аккредитованная по ГОСТ ISO/IEC 17025-2019 лаборатория Ликтест.
• Требования по реализации системы форвакуумной откачки: в приборе должен быть установлен насос с магнитной муфтой и клапаном обратного потока. Применение форвакуумного насоса с механическим уплотнением внутри корпуса течеискателя не допускается, чтобы исключить утечки масла и обеспечить защиту электронных компонентов.
• Требования к системе отображения сигнала: течеискатель должен обеспечивать одновременную индикацию графика изменения потока течи и вакуумного давления на одном экране, что необходимо для контроля по внутренним методикам заказчика. Оператор должен иметь возможность сохранять записи на встроенную флеш-память.
• Требования к экрану и организации рабочего места: прибор должен быть оснащен съемным экраном с магнитным креплением, который может устанавливаться как на панель течеискателя, так и отдельно на рабочий стол. Экран должен подключаться выносным кабелем длиной до 2 м, позволяя оператору управлять системой и процессом испытаний непосредственно с рабочего места.
• Рекомендуемая конфигурация включает следующие компоненты. В базовый комплект входит масс-спектрометрический гелиевый течеискатель модели ZQJ-Vactron в исполнении ZQJ-Vactron-3200. Для проведения обдува гелием предусмотрен комплект КОГ в количестве одного экземпляра. В состав поставки также входит один щуп для течеискателя. Для удобной и безопасной транспортировки, а также защиты оборудования предусмотрен специализированный транспортировочный кофр.
