Щуп обеспечивает подачу пробного газа к конкретной зоне контроля. Геометрия наконечника снижает влияние внешнего фона. Применяется при локализации утечек.
Описание
Основные особенности:
- Эффективный поиск утечек в труднодоступных зонах за счет гибкой конструкции щупа и сменной игольчатой насадки.
- Минимальное время отклика на появление течи благодаря оптимизированной компоновке внутреннего объема.
- Высокая механическая прочность и ресурс: щуп устойчив к механическим повреждениям, загрязнениям и стабильно работает в тяжелых условиях эксплуатации.
- Эффективная фильтрация: встроенные дисковые фильтрующие элементы защищают от засоров, в комплект входит запас сменных фильтров.
- Удобная и быстрая замена фильтров без применения специального инструмента, что обеспечивает длительную бесперебойную работу.
Для подтверждения работоспособности и метрологических характеристик подобного оборудования рекомендуется проводить испытания и поверку в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест», что обеспечивает соответствие измерений требованиям действующих стандартов.
Технические характеристики:
- Номинальный расход газа через щуп (по воздуху): 20 см³/мин (возможны исполнения с расходом до 100 см³/мин, а также от 0.5 см³/мин для специализированных задач).
- Длина трубчатой части: от 4 до 30 м (по запросу изготавливаются щупы нестандартной длины до 35 м).
- Тип присоединения: ISOKF16, ISOKF25, резьбовое соединение М5 (по согласованию доступны другие варианты подключения).
- Длина гибкой рабочей части (карандаша): 130 мм.
- Погонный внутренний объем трубчатой части: 0.79 см³/м.
Конструкция:

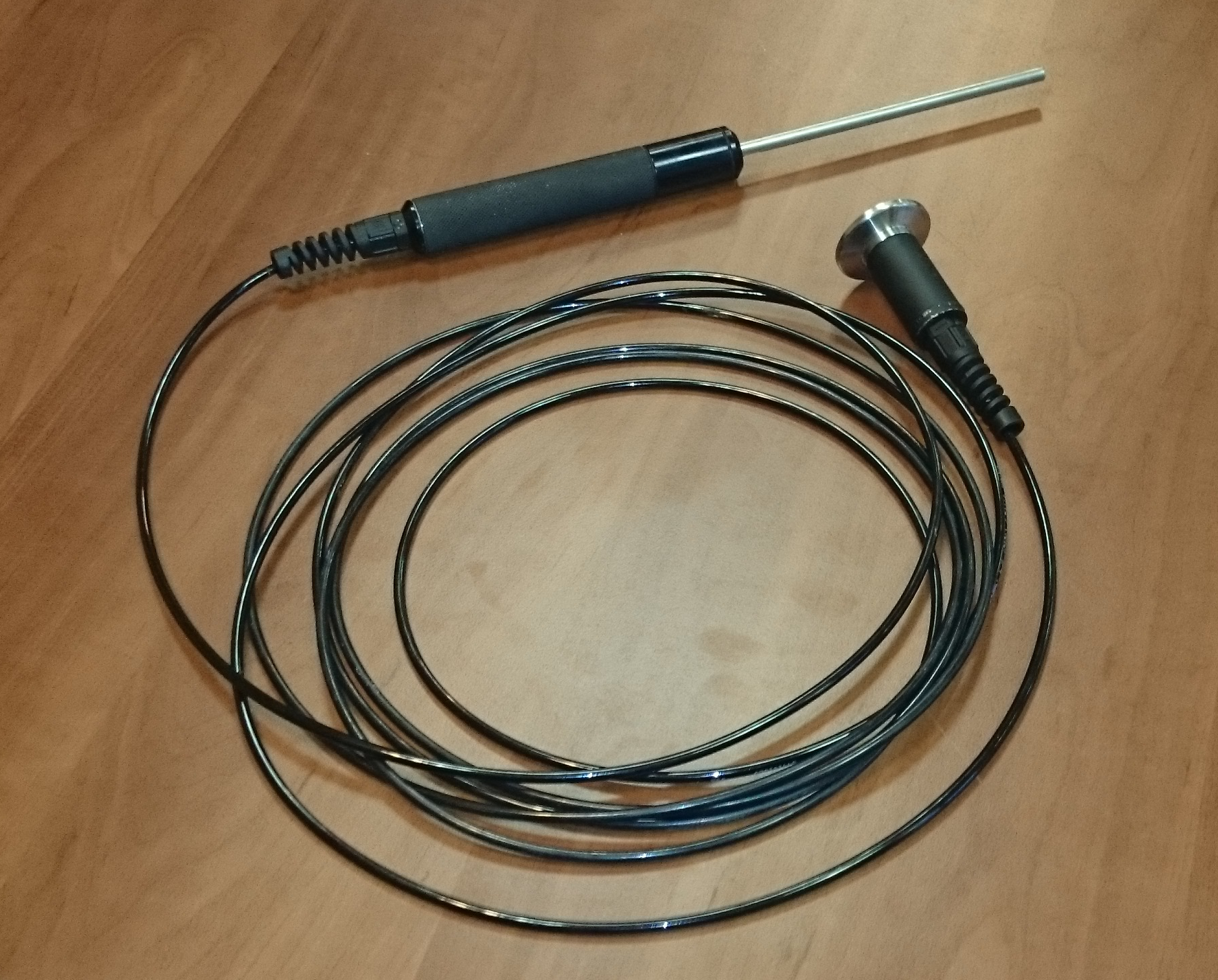

Щуп представляет собой гибкий корпус-карандаш с металлическим защелкивающимся наконечником. Внутри наконечника установлены сменные фильтрующие элементы (до трех штук для эксплуатации в сильно загрязненной среде). Металлокерамический ограничитель расхода стабилизирует заданный поток газа, а сменная игольчатая насадка обеспечивает высокую точность обнаружения мелких утечек в узких и труднодоступных местах.
Для контроля чувствительности и корректности работы щупа возможно проведение испытаний и калибровки в лаборатории «Ликтест», аккредитованной в соответствии с ГОСТ ISO/IEC 17025-2019, что особенно важно при использовании оборудования в составе аттестованных методик и сертифицированных систем контроля герметичности.
Комплектация:
- Щуп с присоединительным фитингом.
- Сменная игольчатая насадка для локализации мелких утечек с защитным колпачком.
Стандартные щупы поддерживаются на складе, а изготовление изделий по индивидуальным или нестандартным параметрам занимает ориентировочно до двух недель. Для обеспечения непрерывности измерений и контроля утечек в загрязненной среде целесообразно заранее заказать резервный щуп.
По результатам приемо-сдаточных испытаний и периодических проверок в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» пользователь получает документально подтвержденные характеристики щупа, что повышает доверие к результатам контроля герметичности на производстве.
