Комплект для обдува гелием КОГ

Комплект предназначен для обдува контролируемого изделия гелием при проведении контроля герметичности масс-спектрометрическим методом. Оборудование используется при испытаниях на герметичность в соответствии с требованиями ГОСТ Р 50.05.01-2018, ГОСТ 33257-2015, ОСТ 5.0170-81, ПНАЭ Г-7-019-89, а также других действующих отраслевых нормативных документов. Испытания могут выполняться в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории Ликтест.

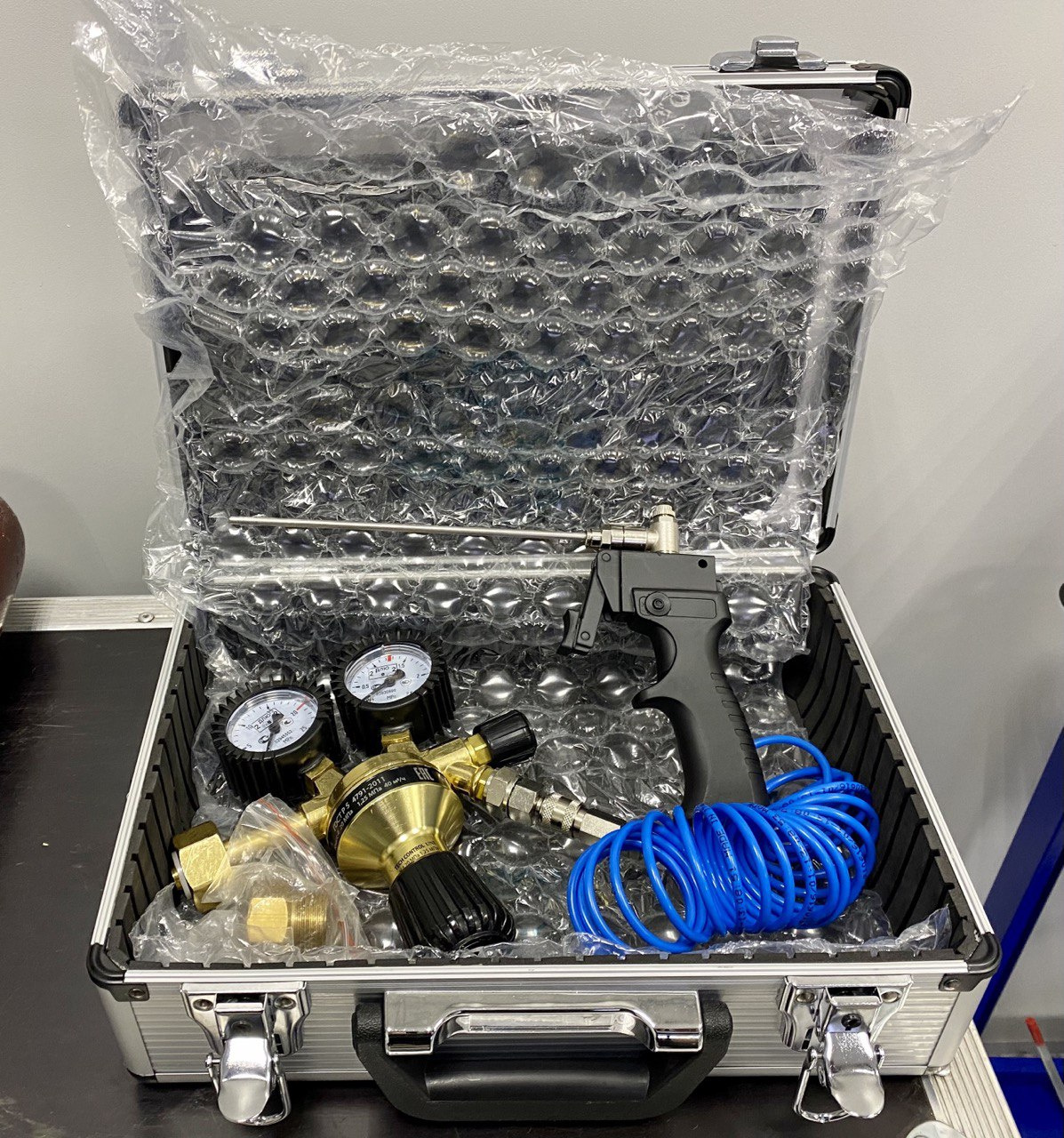

Комплект для обдува гелием включает: обдувочный пистолет с ручной регулировкой расхода газа, гелиевый редуктор с адаптером под быстросъёмное цанговое соединение, витую пневмотрубку для подачи гелия, жесткий кейс для транспортировки и хранения комплекта, заключение о герметичности изделия, технический паспорт. По запросу испытания и оформление заключений могут выполняться лабораторией Ликтест, аккредитованной по ГОСТ ISO/IEC 17025-2019.

Комплект для обдува прошёл проверку на отсутствие утечек гелия в диапазоне чувствительности применяемого масс-спектрометрического течеискателя, что подтверждается протоколами испытаний, выполняемых в лаборатории Ликтест, аккредитованной по ГОСТ ISO/IEC 17025-2019.

Порядок работы с комплектом

1)    Установить гелиевый редуктор на баллон с гелием, строго соблюдая требования техники безопасности и инструкции по охране труда при выполнении работ, связанных с безопасной эксплуатацией, хранением и транспортировкой газовых баллонов.

2)    Убедиться, что нижний регулировочный вентиль редуктора полностью закрыт (свободно вращается без нагрузки), а выходной кран редуктора также закрыт. Открыть вентиль баллона. На левом манометре редуктора должно отобразиться давление, соответствующее давлению в баллоне.

3)    Подсоединить быстросъёмный штуцер пистолета-обдувателя к выходному патрубку редуктора на баллоне. Открыть выходной кран редуктора. Плавно вращая нижний регулировочный вентиль редуктора, установить минимальное рабочее давление порядка 1 атм. по правому манометру редуктора. Проводить обдув контролируемого объекта гелием, нажимая на спусковой крючок обдувочного пистолета. По завершении работ необходимо: перекрыть выходной кран редуктора, закрыть нижний вентиль редуктора (до свободного вращения), затем закрыть вентиль баллона. После этого отсоединить быстросъёмный штуцер пистолета-обдувателя от редуктора.

Реализация способа обдува

Суть метода обдува заключается в следующем: изделие, подлежащее контролю герметичности, подключают к течеискателю и вакуумируют до давления, при котором обеспечивается полное открытие входного клапана течеискателя. После достижения требуемого вакуума наружную поверхность изделия поэтапно обдувают струёй гелия. При наличии сквозной течи гелий проникает во внутренний объём изделия и регистрируется масс-спектрометрическим течеискателем. Контроль герметичности рекомендуется выполнять в следующей последовательности:

• подготовленное изделие вакуумируется до давления 7–8 Па [(5–6) •10 -2 мм рт. ст.];
• при открытом на изделие входном клапане течеискателя отключается система вспомогательной откачки и выполняется обдув гелием наружной поверхности изделия;
• обдув рекомендуется начинать с участков подсоединения системы вспомогательной откачки к течеискателю; далее последовательно обдувается всё изделие, начиная с верхних зон с постепенным переходом к нижним участкам;
• на начальной стадии испытаний целесообразно задать более мощную струю гелия, позволяющую охватывать значительную площадь поверхности за один проход. После фиксации сигнала о наличии течи интенсивность струи уменьшают до уровня, при котором поток гелия едва ощущается при поднесении сопла пистолета к губам, и затем локализуют точное место сквозного дефекта;
• рекомендуемая скорость перемещения обдувателя по контролируемой поверхности составляет 0,10–0,15 м/мин; при контроле изделий большого объёма или значительной протяжённости, учитывая инерционность сигнала течеискателя, скорость обдува следует уменьшить;
• при наличии крупных сквозных дефектов, не позволяющих достичь требуемого уровня вакуума в изделии для полного открытия входного клапана течеискателя при отключённой вспомогательной откачке, поиск таких дефектов выполняют при работающей системе вспомогательной откачки. После выявления и устранения крупных течей проводят повторный контроль для обнаружения малых утечек с низкой величиной натекания.

Метод обдува допускается применять и для контроля незамкнутых элементов конструкций. В этом случае используют вакуумные камеры-присоски, которые устанавливаются или фиксируются на контролируемой поверхности с противоположной стороны относительно зоны обдува. Такие схемы испытаний также могут быть реализованы в лаборатории Ликтест, аккредитованной по ГОСТ ISO/IEC 17025-2019, с оформлением протоколов и заключений установленного образца.
