Подготовка технологоических карт и инструкций контроля герметичности
Назначение и цели. Услуга по разработке технологических карт и инструкций на выполнение контроля герметичности предназначена для предприятий, эксплуатирующих и модернизирующих оборудование химически и взрывопожароопасных производств, технологические трубопроводы, резервуары, криогенное и холодильное оборудование, вакуумные системы, компрессорные и насосные агрегаты. Цель — формализация безопасной и воспроизводимой процедуры течеискания с обеспечением прослеживаемости результатов к государственным эталонам и соблюдением действующей нормативной документации.
Подготовка технологической карты. Выполняется анализ исходных данных объекта контроля с учётом конструктивных особенностей, рабочих сред, диапазонов давлений и температур, категорий взрывозащиты и допусков к ремонту. Уточняются технологические связи и узлы, где проведение ПВТ/гелиевого течеискания требует локальных заглушек, переходников, вакуумной арматуры или разграничения зон ответственности. Результатом является структурированное описание объекта и условий работ с идентификацией оснастки, требованиями к чистоте и дегазации, порядком вентиляции и инертирования, а также перечнем СИЗ и допустимых газовых сред для продувки и маркировки.
Инструкция на выполнение контроля. Документ разрабатывается в увязке с картой и задаёт алгоритм действий персонала. Фиксируются выбранные методы: контроль проникающими веществами с применением масс-спектрометрических течеискателей гелия во вакуумном и «нюхательном» режимах, при необходимости дополняемые манометрическими, люминесцентными или газоиндикаторными методиками на локальных участках. Определяются типы течеискателей, классы чувствительности, предельные значения показателя утечки (критерии годности), требования к фону гелия, допустимая скорость обзора, конфигурация вакуумной схемы. Устанавливается порядок предварительной проверки работоспособности через калиброванную меру потока «Гелит», документирование показаний и периодичность контроля нуля и чувствительности в ходе смены.
Метрологическое обеспечение и прослеживаемость. Предусматривается поверка/калибровка средств измерений с указанием межповерочных интервалов, регистрацией сертификатов и аттестатов, а также расчёт и декларирование погрешности и неопределённости. В карте закрепляются процедуры прослеживаемости к государственным эталонам, учёта поправок на температуру, давление и расход, требования к герметичности вакуумной магистрали и критериальная база для решения «годен/не годен». Для надзорных объектов обеспечивается прямая связь критериев с ФНП и отраслевыми стандартами.
Нормативная база. Применяются ГОСТ ISO/IEC 17025-2019 (управление записями, компетентность), ГОСТ Р 59286-2020 (методы течеискания), ГОСТ 28517-90 (масс-спектрометрический метод), ГОСТ Р 51780-2001 (выбор методов и средств испытаний на герметичность), ГОСТ 26182-84 (люминесцентное течеискание), ГОСТ 32569-2013 (технологические трубопроводы), а также ФНП по оборудованию под избыточным давлением и профильные руководства по безопасности. В тексте указываются конкретные пункты и редакции, правила актуализации версий и замены документов при их обновлении.
Требования к персоналу и безопасность. Включаются квалификационные уровни специалистов по контролю герметичности, требования к допускам для взрывоопасных зон, порядок целевого и предсменного инструктажа, компетенции по работе с инертными газами и вакуумной техникой. В части охраны труда и промышленной безопасности формализуются разрешения на огневые/газоопасные работы, мероприятия по вентиляции, контролю атмосферы, электростатике, заземлению, действия при обнаружении утечки опасных сред, последовательность локализации и маркировки дефектов.
Производственная часть: вакуумный метод. Описываются режимы откачки, уровни предвакуумного давления, условия стабилизации фона, допуски по скорости падения давления, порядок ввода пробного газа, критерии идентификации сигнала и оформление результатов.
Производственная часть: «нюхательный» метод. Фиксируются рабочие давления, допустимый расход пробного газа, скорость обзора, минимальные радиусы доступа, требования к герметизации боковых утечек и способы экранирования соседних источников сигнала. Для обоих методов предусматривается протоколирование времени экспозиции, показаний прибора и координат дефектов с привязкой к КД/ТД.
Документационное обеспечение. Включаются формы журнала предварительных проверок СИ, чек-листы готовности, шаблон Плана контроля с привязкой к узлам, Протокол течеискания с выделением критических соединений, Акт локализации и устранения дефекта, Заключение по результатам течеискания. Формы соответствуют ISO/IEC 17025 в части идентификации образца, трассировки измерений и управления несоответствующей продукцией, обеспечивая однозначное чтение при аудитах.

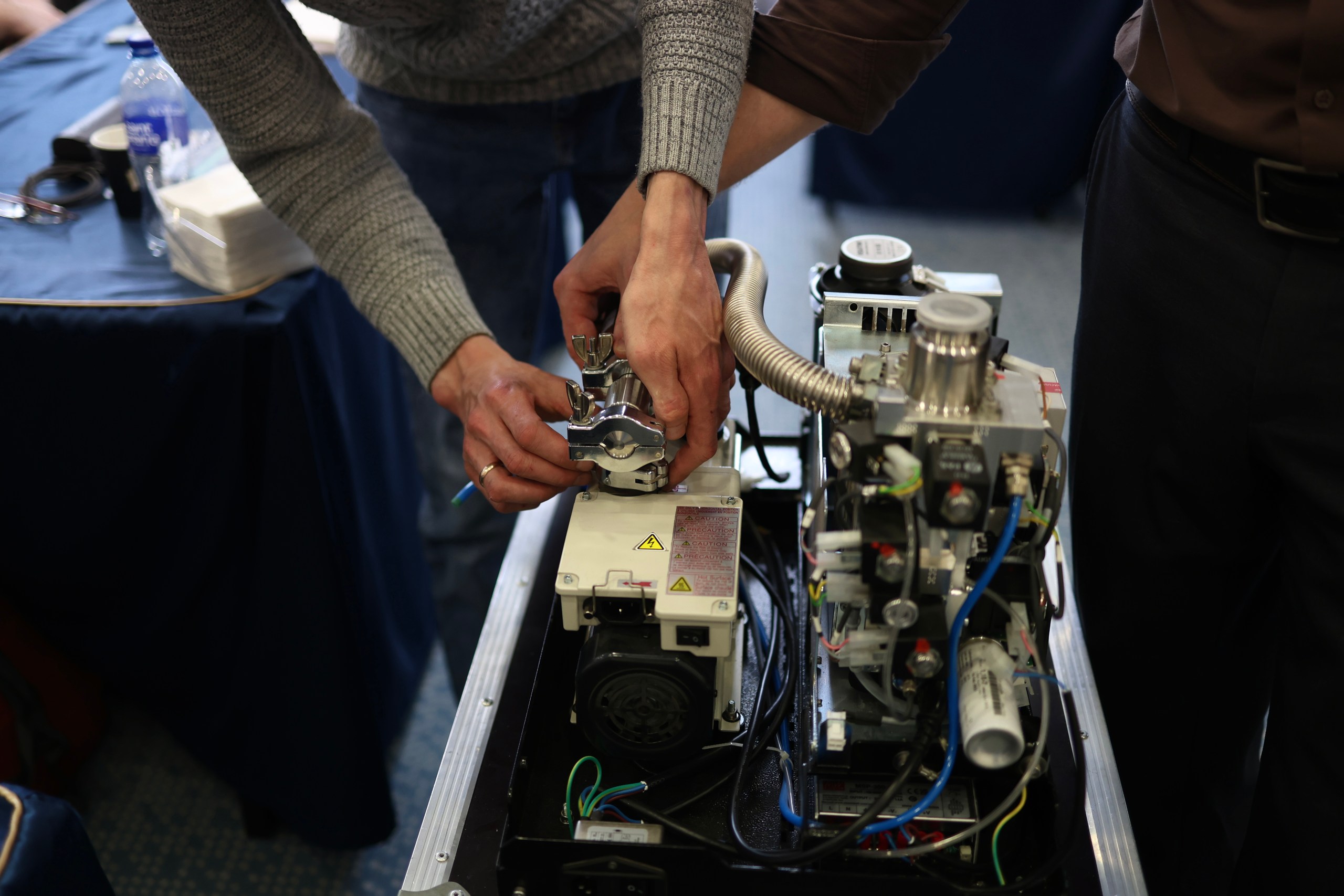

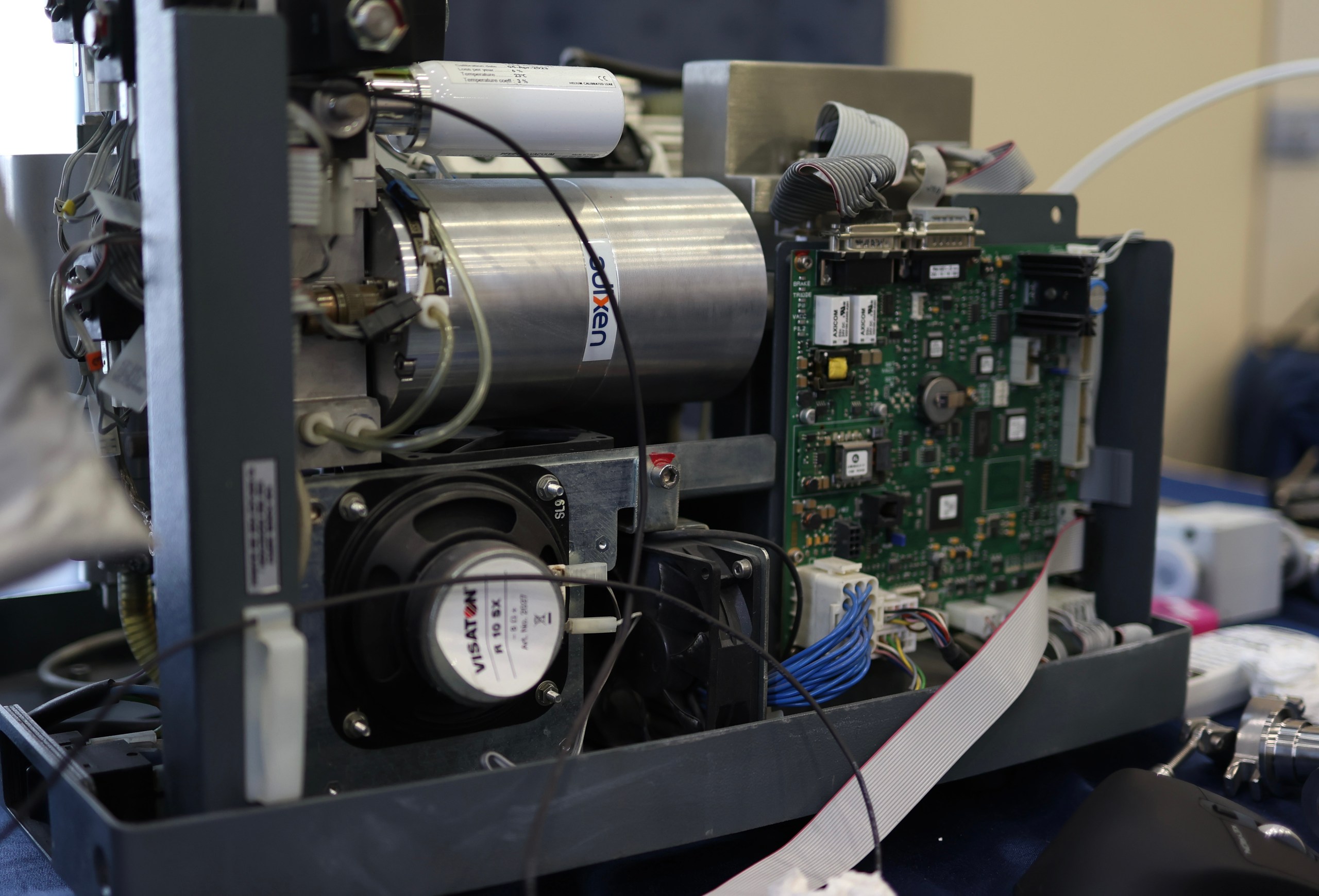

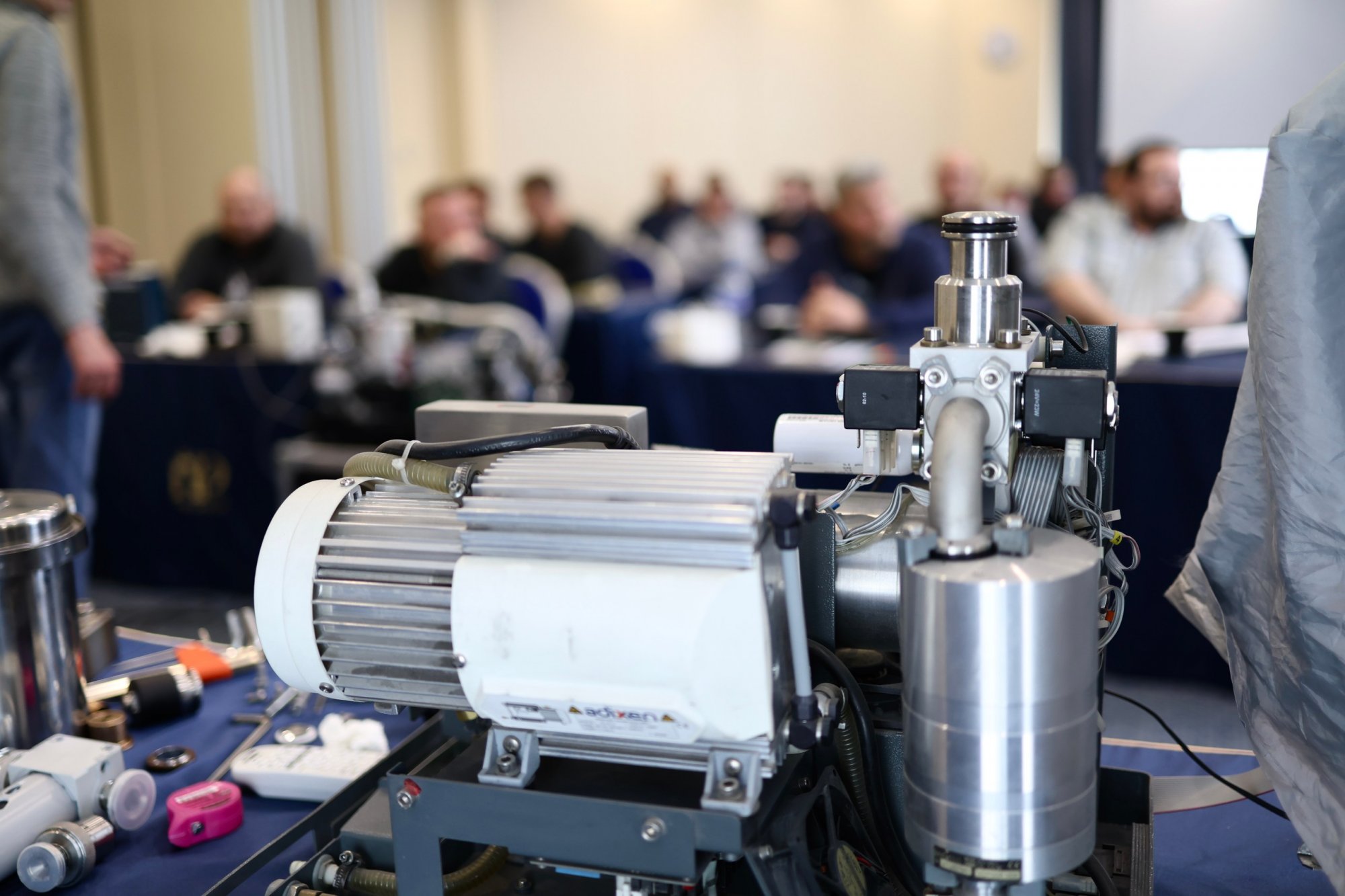

Порядок внедрения и обучение. Предусмотрены согласование с техническими службами заказчика, верификация на пилотном участке, корректировка критериев по результатам опытной эксплуатации, допуск персонала и ввод в действие с регистрацией в фонде НТД. По запросу проводится обучение эксплуатационного персонала с демонстрацией настройки течеискателя, интерпретации сигналов в сложной газовой среде и правил безопасного обращения с баллонным гелием.
Результат для заказчика и оформление работ. Услуга обеспечивает нормативную корректность, промышленную безопасность и воспроизводимость результатов, снижает риск ошибочных заключений, облегчает взаимодействие с надзором и формирует единые практики на всех площадках. Для запуска работ достаточно направить исходные данные по объекту и перечень применимых НТД; итоговые материалы предоставляются в машиночитаемом и печатном видах с регистрацией версий и перечнем ссылочных стандартов.
Назначение и область применения
Настоящая инструкция устанавливает порядок проведения испытаний на герметичность модулей с применением масс-спектрометрического течеискания гелием, а также манометрического контроля и интегральной проверки с использованием герметичного чехла. Методика ориентирована на оперативный производственный контроль, ремонтный контроль и приемосдаточные испытания. Работы выполняются с соблюдением требований ГОСТ Р 50.05.01-2018, ГОСТ 28210-89, ОСТ 26-291-94, ISO 20485 и внутренней нормативной документации предприятия.
Термины, обозначения и критерии приемки
Единица измерения потока натекания: Па·м3/с. Допускается дублирование в mbar·l/s (1 Па·м3/с ≈ 10 mbar·l/s). Предельное значение недопустимого натекания для изделий по данной инструкции: не более 1×10−7 Па·м3/с локально и интегрально. При превышении порога производится локализация дефекта и передача изделия на ремонт.
Требования к персоналу и ответственности
Работы выполняет аттестованный специалист по течеисканию под руководством руководителя отдела контроля герметичности. Специалист обязан обеспечить прослеживаемость измерений, корректность калибровки, соблюдение последовательности операций и оформление результатов. Ответственный за выпуск изделия подтверждает соответствие критериям приемки и полноту записей в сопроводительной документации.
Средства измерений и вспомогательное оборудование
Состав применяемых средств контроля герметичности приведен в таблице.
| N п/п | Наименование, тип | Изготовитель | Модификация | Заводской номер |
|---|---|---|---|---|
| 1 | Течеискатель масс-спектрометрический гелиевый ZQJ-Vactron | KYKY Technology Co., LTD | ZQJ-Vactron-3200 | ВС09013074 |
| 2 | Течеискатель масс-спектрометрический гелиевый VEECO MS-40 | VEECO | MS-40UECE | 2012-02-1170-40UECE |
| 3 | Портативный гелиевый течеискатель «Гелийком» | Лаборатория Leaklab | Гелийком | 317 |
| 4 | Манометрический течеискатель МВ-17 | Лаборатория Leaklab | МВ-17 | 0807 |
Поверенная (или калиброванная) гелиевая течь применяется для настройки и проверки чувствительности течеискателя перед проведением ПВТ.
| Наименование, тип | Серийный номер | Поток течи, Па·м3/с | Класс герметичности | Предел относительной погрешности от показания |
|---|---|---|---|---|
| Мера потока (течь гелиевая) «Гелит 2» | 365 | 3,38×10−10 | I | ±20% (±11,36% фактически) |
| Мера потока (течь гелиевая) «Гелит 1» | 2383 | 5,72×10−9 | II | ±15% (±8,16% фактически) |
| Мера потока (течь гелиевая) «Гелит 1» | 2365 | 5,32×10−9 | II | ±15% (±8,21% фактически) |
Подготовка к испытаниям
Печь TWS-800 на стороне заказчика переводится в режим сушки. Модули подсушиваются в течение 1 часа. Течеискатель включается и проходит автоматическую калибровку по инструкции по эксплуатации при закрытом ручном клапане. Модули извлекаются из печи по одному. Допускается нахождение последнего модуля в печи до 2,5 часов. Не допускается пролеживание извлеченного из печи модуля более 3 минут без подсоединения к вакууму.
Порядок проведения испытаний
- Установить на штуцер модуля шланг для заполнения изделия газом из комплекта стенда. Штуцер рассчитан на установку на медный штенгель диаметром 3 мм круглого сечения. Присоединить другой конец шланга к порту быстроразъемного соединения стенда.
- Включить режим «Вакуумирование» и откачивать модуль 15–25 минут. Давление по поверенному вакуумметру после указанного времени должно быть не выше 1330 Па (13,3 гПа), что соответствует требованиям ОСТ 180051-81 и технологической инструкции МКШУ 25221.00001 (вакуум ниже −99,56 кПа по относительной шкале). При недостижении давления проверить герметичность фитингов и наличие грубых течей визуально.
- Остановить вакуумирование. Вакуум сохраняется в изделии, защитный клапан отсечет насос от избыточного давления пробного газа.
- Перевести ручку в положение «Подача гелия». Система заполняет модуль гелием до 0,4–0,5 атм абс за 1–2 с. Вернуть ручку в нейтраль при достижении заданного давления по мановакуумметру стенда.
- Перевести ручку в положение «Подача азота». Система доводит общее давление до 1,4–1,5 атм абс за 1–2 с. Вернуть ручку в нейтраль при достижении установленного давления пробной смеси.
- Открыть ручной клапан течеискателя и включить «Режим работы щупа». Выполнить сканирование сварных швов и поверхности изделия со скоростью 10–15 см/мин. Недопустимы течи свыше 1×10−7 Па·м3/с. При обнаружении течи локализовать её щупом, промаркировать место дефекта и передать изделие на ремонт.
- Для интегральной проверки поместить изделие при атмосферном давлении в герметичный чехол и через 5 минут измерить интегральное натекание гелия в объеме чехла щупом течеискателя. Недопустимы течи свыше 1×10−7 Па·м3/с. При превышении порога — локализация дефекта и направление на ремонт.
- Выполнить два механических обжима на штенгеле болторезами. Откусить не обжатую часть штенгеля пассатижами. Произвести опайку штенгеля припоем по сборочному чертежу, очистить от остатков флюса бязью без спирта и растворителей.
- Проверить герметичность места опайки щупом течеискателя. Недопустимы течи свыше 1×10−7 Па·м3/с. При наличии течи — повторная опайка до достижения герметичности. Герметизация выполняется оперативно, не позднее 10 мин после заправки смесью газов. Допускается поддержание инертной среды в диапазоне 1,0–1,4 атм абс.
- Повторить операции для всей партии модулей, соблюдая ограничения по времени после извлечения из печи.
- Уложить модули в тару, выполнить отметку о выполнении операции и передать изделие на следующую операцию согласно МК.
Дополнительные указания по контролю герметичности
Для обеспечения достоверности результатов каждую смену выполняется проверка чувствительности течеискателя по поверенной гелиевой мере. Рекомендуется фиксировать чувствительность в журнале с указанием температуры окружающей среды, остаточного давления при вакуумировании и используемой доли гелия в пробной смеси. При работе щупом выдерживается постоянная скорость и расстояние от сопла до поверхности. На участках с повышенным фоновым гелием следует использовать вытяжную вентиляцию либо временное экранирование, а также режимы с усреднением сигнала. При интегральной проверке объем чехла, время выдержки и фоновое значение перед началом испытания фиксируются в протоколе.
Время и трудозатраты
| № | Должность | Продолжительность, чел-час |
|---|---|---|
| 1 | Руководитель отдела контроля герметичности, аттестованный специалист по течеисканию. Квалификационное удостоверение № 0030-3851. | 16 |
Оформление результатов
По итогам испытаний оформляется протокол (или заключение по результатам течеискания) с указанием примененных методик, средств измерений, серийных номеров, дат калибровки мер, режимов испытаний, параметров вакуумирования и значений обнаруженных натеканий. Протокол включает схему локализации дефектов (при наличии), сведения о выполненном ремонте и повторной проверке герметичности, а также решение о годности изделия.
Требования безопасности
Работы с гелием и азотом проводятся при исправной арматуре, манометрах и редукторах. Запрещается превышать установленное абсолютное давление 1,5 атм при заправке. При работе с нагретыми модулями используются термостойкие СИЗ. Паяльные работы выполняются с локальной вытяжкой. Использование спиртов и растворителей при очистке штенгеля не допускается.
